games202

渲染的过程：开始是3D模型，最后是一张图

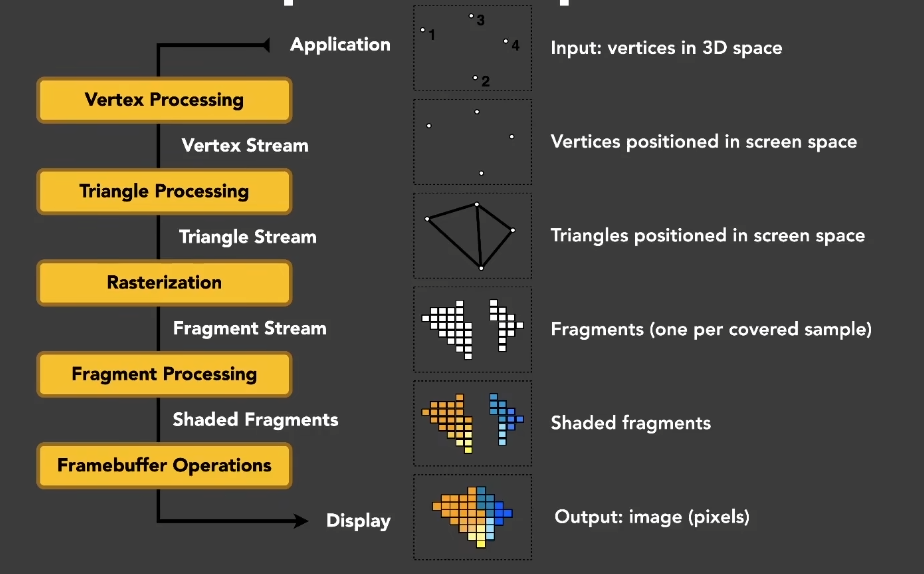

中间过程：渲染管线(渲染流水线)
- 物体在空间中被表示成点和它的连接关系
- 任何的点都会经过顶点的处理和变换(MVP)，最后成为屏幕上的点
- 经过一系列的变换后，它们的连接关系并没有发生改变，仍然会表示那么些三角形，只不过这些三角形被投影到屏幕上去了
- 三角形被投影到屏幕上去了，下一步做光栅化(“光栅化”最早的词就是”画”)，就是把原本连续表示的三角形给连起来，把它离散化成屏幕空间上的一堆像素(fragments)
- 在打散成像素的过程中，会涉及到一些遮挡的处理
- 确定了可见的fragment后，就可以对它们进行着色，就是去计算它们应该长什么样(Bling-Phong)
- 先判断片段的顺序，考虑遮挡，还是先做着色，有不同的处理方法，有细微的差别，影响不大

OpenGL

OpenGL是什么
- 是一系列的API，在CPU端执行的，它负责调动GPU
- 因此，用什么语言都没有关系，我们更关心GPU怎么执行，而不是CPU怎么让GPU执行
- 特点：跨平台
- 确定：版本碎小；C风格的代码，没有面向对象一说，对编程人员来说不方便；若干年前不好Debug
怎么用OpenGL
- 类比：把整个的渲染过程理解成画一幅油画的过程
  - a.把物体放好
  - b.把画架放好
  - c.放置画布
  - d.在画布上画东西
  - e.(放上另一个画布继续画)
  - f.(用以前的画做参考)

A.放置物体/模型
- 什么物体
- 怎样摆放
Vertex buffer object(VBO)
- User specifies an object’s vertices, normals, texture coords and send then to GPU as a Vertex buffer object(VBO)
- VBO就是GPU中的一块区域，这块区域用来存储我们的模型
- Very similar to .obj files
Use OpenGL functions to obtain matrices
- e.g., glTranslate, glMultMatrix, etc.
- No need to write anything on your own

B.放置画架
- 视图变换
- Create/use a framebuffer (类比OpenGL里的画架)
Set camera by simply calling, e.g., void gluPerspective(GLdouble fovy, GLdouble aspect, GLdouble zNear, GLdouble zFar)
- OpenGL让一切都得到简化，只需要规定相机的一些属性(e.g.,可视角度fovy、长宽比aspect、近平面zNear、远平面zFar)

C.固定画布
- 对场景渲染一次，相当于坐在画架前画，但是可以画很多幅不同的画
- 即用一个framebuffer，可以指定这个framebuffer它可以输出很多不同的纹理(shading, depth, etc.)
- 渲染一次(one pass)场景，可以得到很多不同的东西，由fragment shader告诉你最后要写到哪一个纹理上去
E.可以用同一个画架画多幅画，只需要换一块画布
- 只要指定一个framebuffer，可以一下渲染出很多不同的纹理

D.在画布上画画
- 顶点/片元着色器
对每一个顶点进行操作
- 写顶点着色器着色
- MVP映射、插值后，送给片元着色器
- OpenGL把一个三角形打成一堆像素
对每一个片元进行操作
- 写片段着色器着色

F.Multiple passes
- Use your own previous paintings for reference

总结

我们更需要关心的是写顶点/片元着色器，其他更多的都是可封装的
OpenGL做什么事情：就是告诉GPU该做什么，而且可以告诉GPU去做多次不同的任务
OpenGL在渲染之前，一定要先告诉清楚信息给GPU
为了让场景能够渲染，要做的事情(in each pass):
- 定义要渲染的物体、场景，定义物体、场景的MVP矩阵，相机关系等
- 要选什么framebuffer(画架)，framebuffer的输出是几个纹理
- 告诉GPU怎么渲染(顶点/片元着色器)
- 当所有东西都告诉GPU后，再拿去渲染

其他

垂直同步、双重缓冲、三重缓冲：先把渲染的结果存到一个纹理或一个缓冲区里去，当渲染好后，确保没问题，再拿到屏幕上显示

OpenGL Shading Language(GLSL)

The Rendering Equation

一套正确的用来描述光线传播的方法/等式

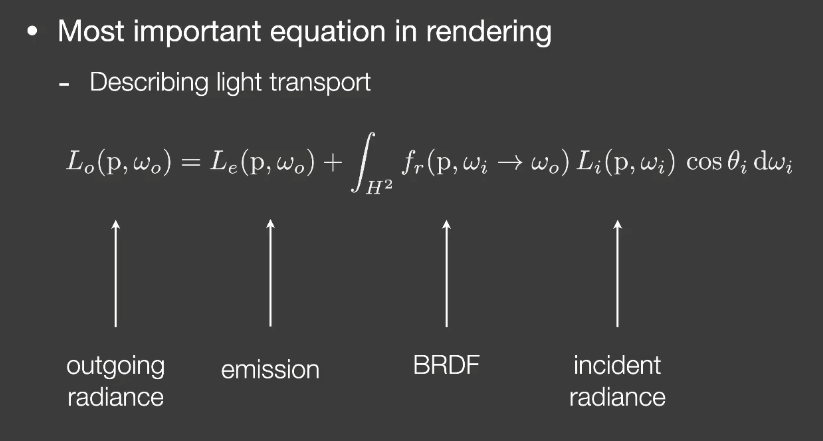

你看到的任何一个点p，观测方向O，是它本身发出来的radiance，加上所有其他打到这一点的radiance乘以BRDF乘以cos角度，把这些光收集起来

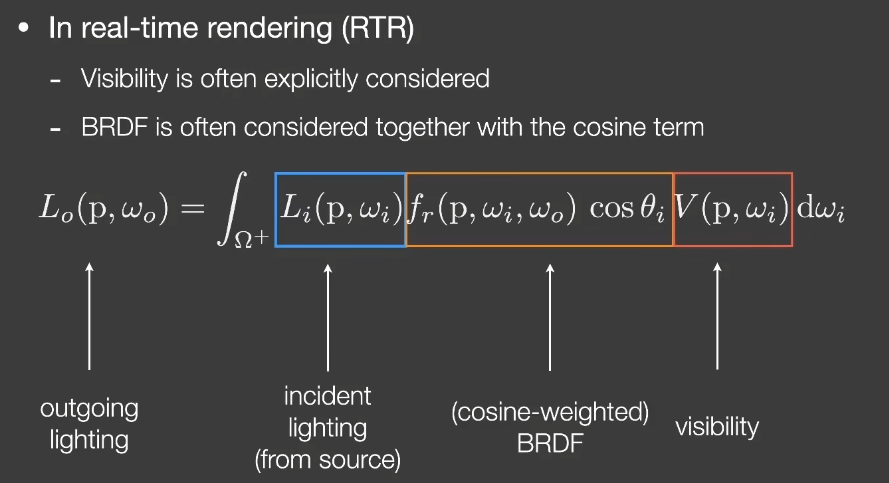

在实时渲染(RTR)中，说的BRDF有可能指BRDF，也有可能指cosine-weighted BRDF
人们会考虑当前这个shading point，它是否能看到四面八方的光照，会不会引入visibility的概念

Calculus

放在下节

Lecture 3 Real-Time Shadows 1

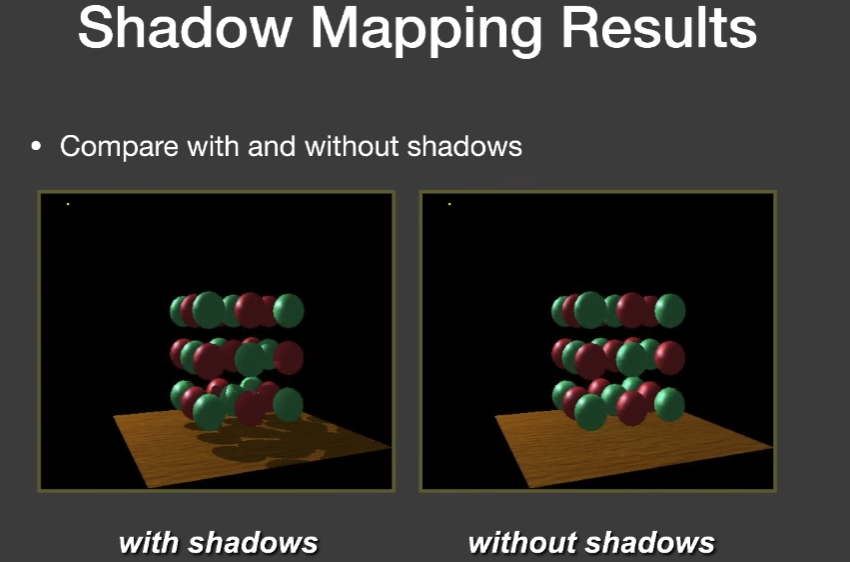

Shadow Mapping

A 2-Pass Algorithm

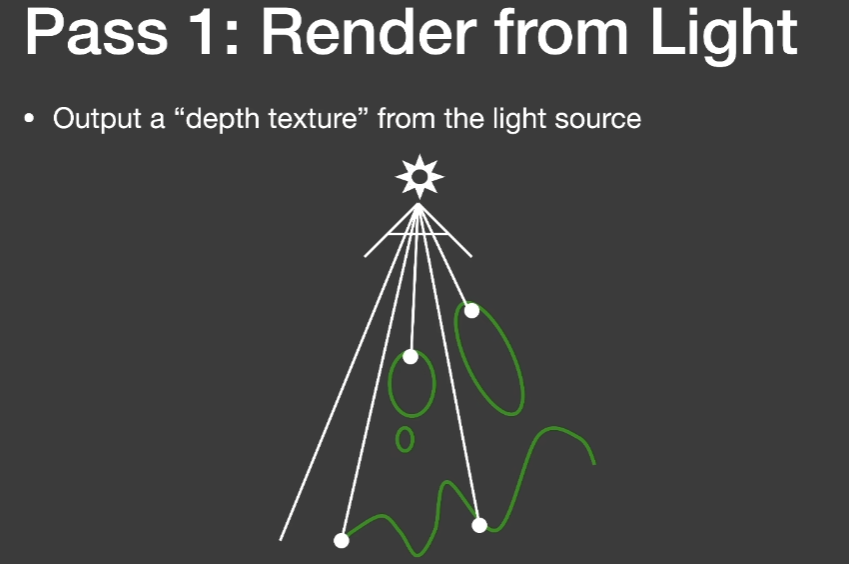

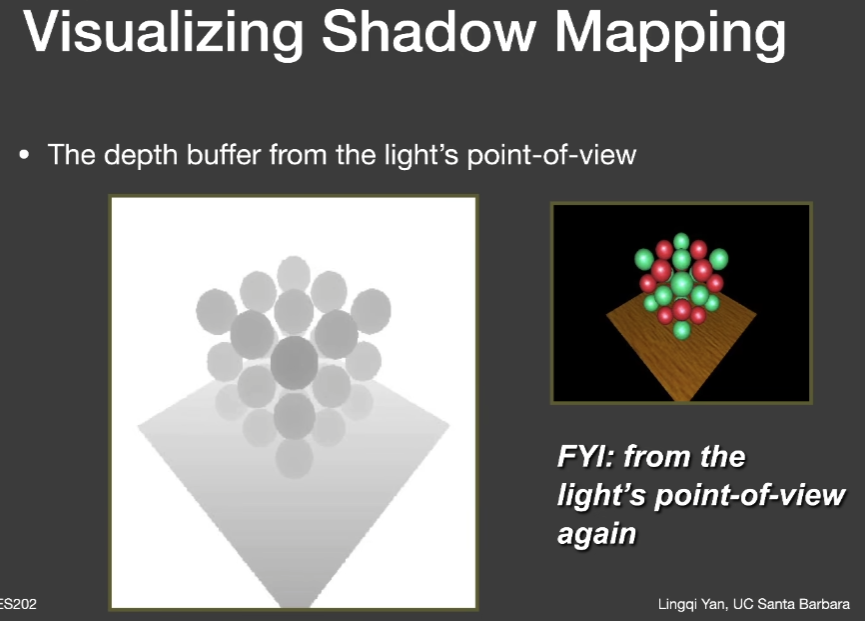

- 第一遍(Pass)渲染场景，会认为从light看向场景，并输出一个该light所能看到的最近的深度

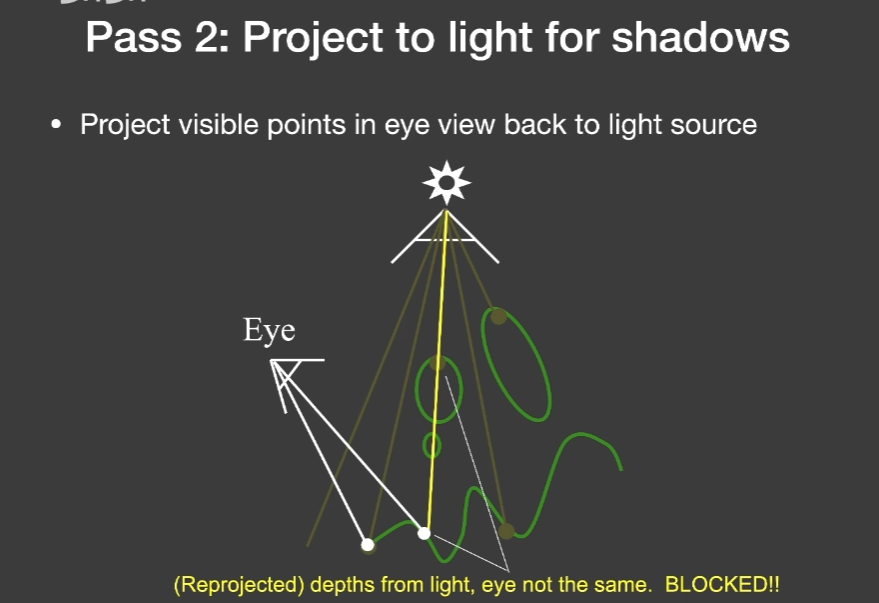

- 有了这张ShadowMap之后，可以拿到后面去用。也就是第二遍Pass，从相机出发，真正地渲染场景，配合SM，可以去检测相机所看到的任何一点是否在阴影里
An image-space algorithm
- 好处：SM生成了就可以作为场景中的几何表示，为了得到阴影只需要SM，不需要实际的场景的几何
- 坏处：会出现自遮挡、走样现象
Well known shadow rendering technique
- 家喻户晓的算法
- 最早的时候在离线渲染也是非常有用的生成阴影的方法

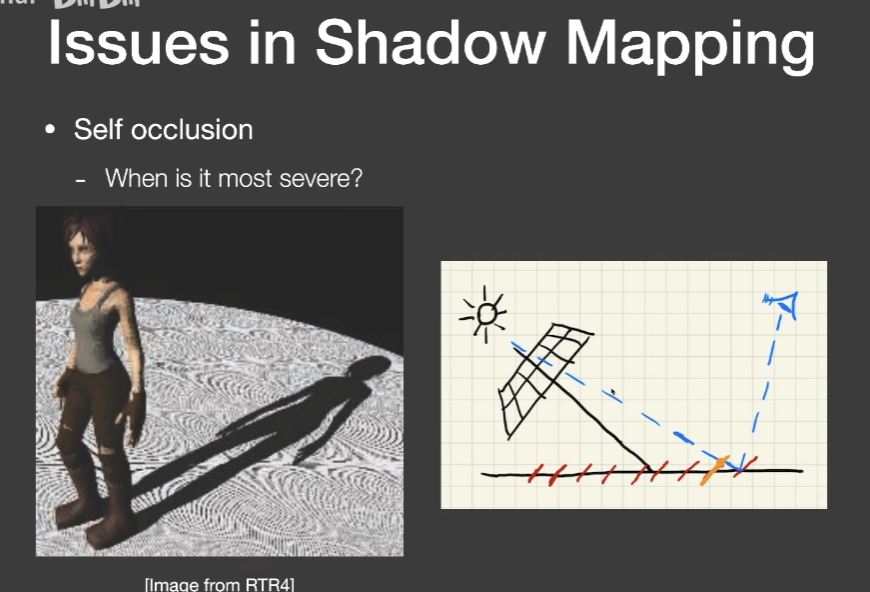

由于数值精度造成的地板纹路
ShadowMap有精度，每个像素要记录它所看到的最浅深度，也就是说一个像素内是一个常数，一个像素对应的地板上的一块区域在ShadowMap看来是与成像平面平行的，所以会出现自遮挡现象
只有光线垂直照射平面的时候，不会出现自遮挡现象

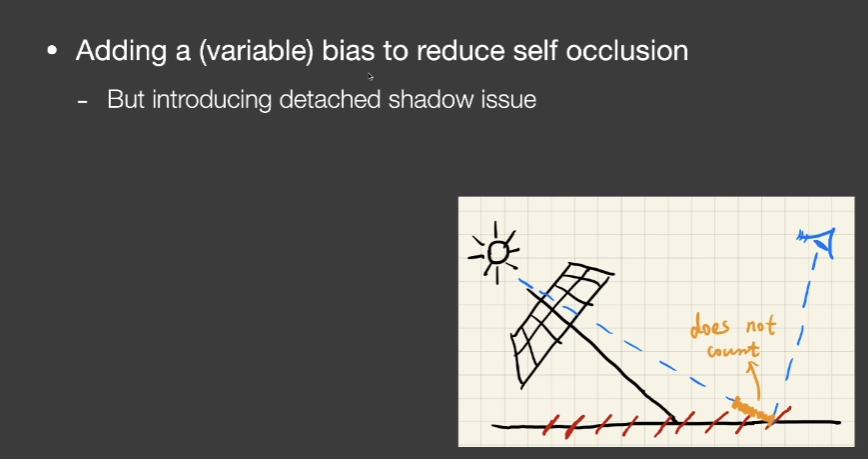

可以加上一小段bias去降低自遮挡情况，光源与地板垂直时bias小，夹角越大bias越大

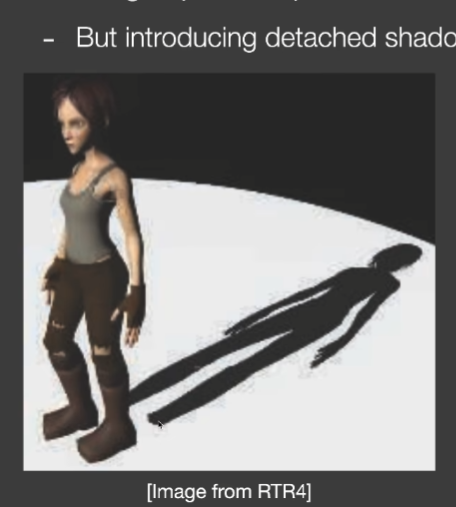

bias过大可能会造成丢失阴影的问题

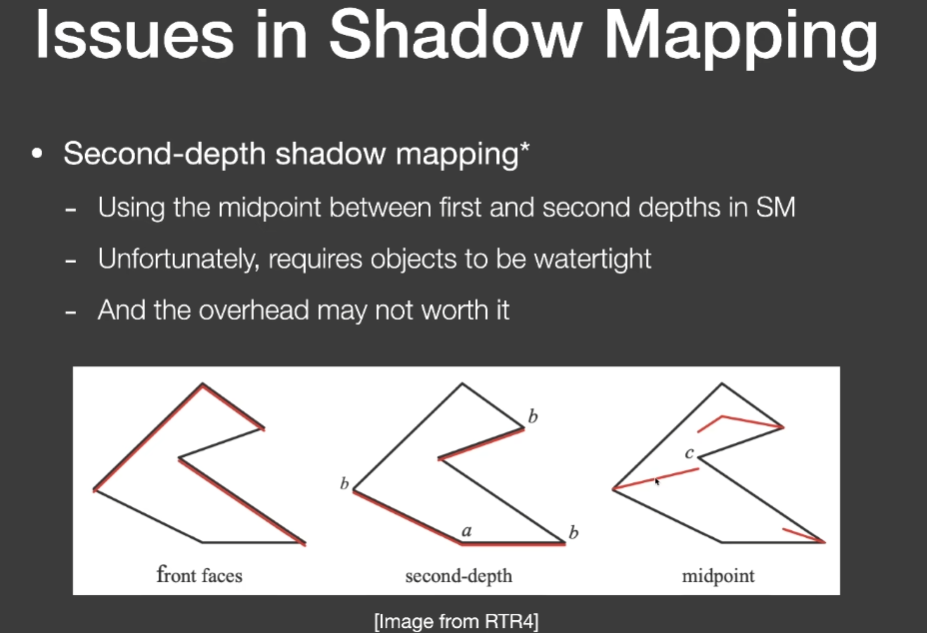

一个解决思路
实际上没人使用，要求物体是个水密性物体

实时渲染不相信复杂度

The math behind shadow mapping

从微积分开始，有很多不等式
在RTR中，我们关心的是”近似相等”，更希望把这些不等式拿来当约等式用，特别是建立在一系列条件下

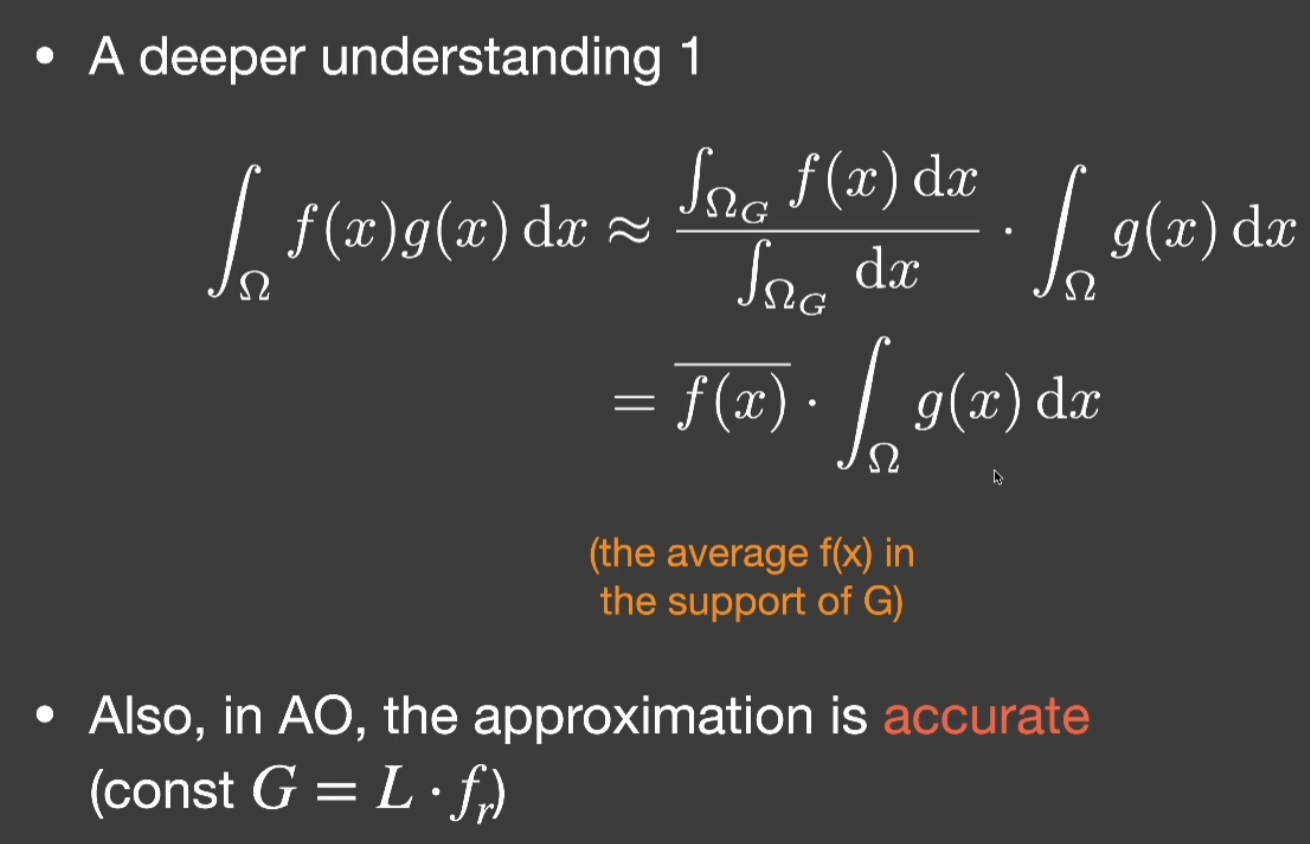

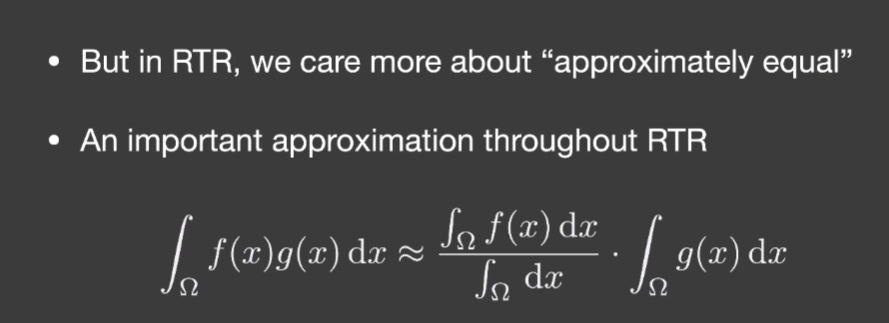

一条贯穿RTR不同子领域的约等式
想把两个函数乘积积分起来，可以拆出来
分母表示归一化常数
积分域(support)越小越准确、g(x)足够光滑越准确

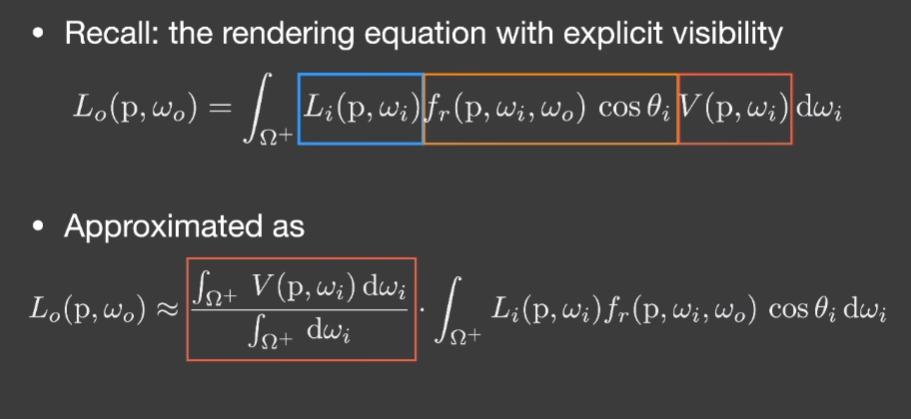

人们更愿意把visibility项单独拆出来写
用刚才的公式可以立刻推导出，把V单独拿出来，右边没有visibility，就是shading
对于点光源/方向光源来说，这么拆分是准的

Percentage closer soft shadows (PCSS)

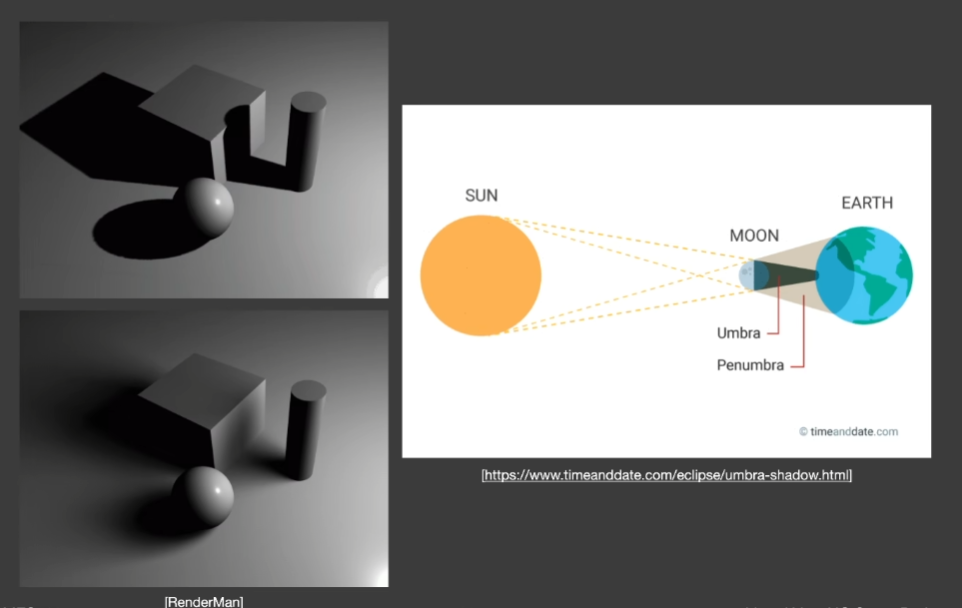

ShadowMapping产生的是硬阴影，而生活中更多会遇到软阴影

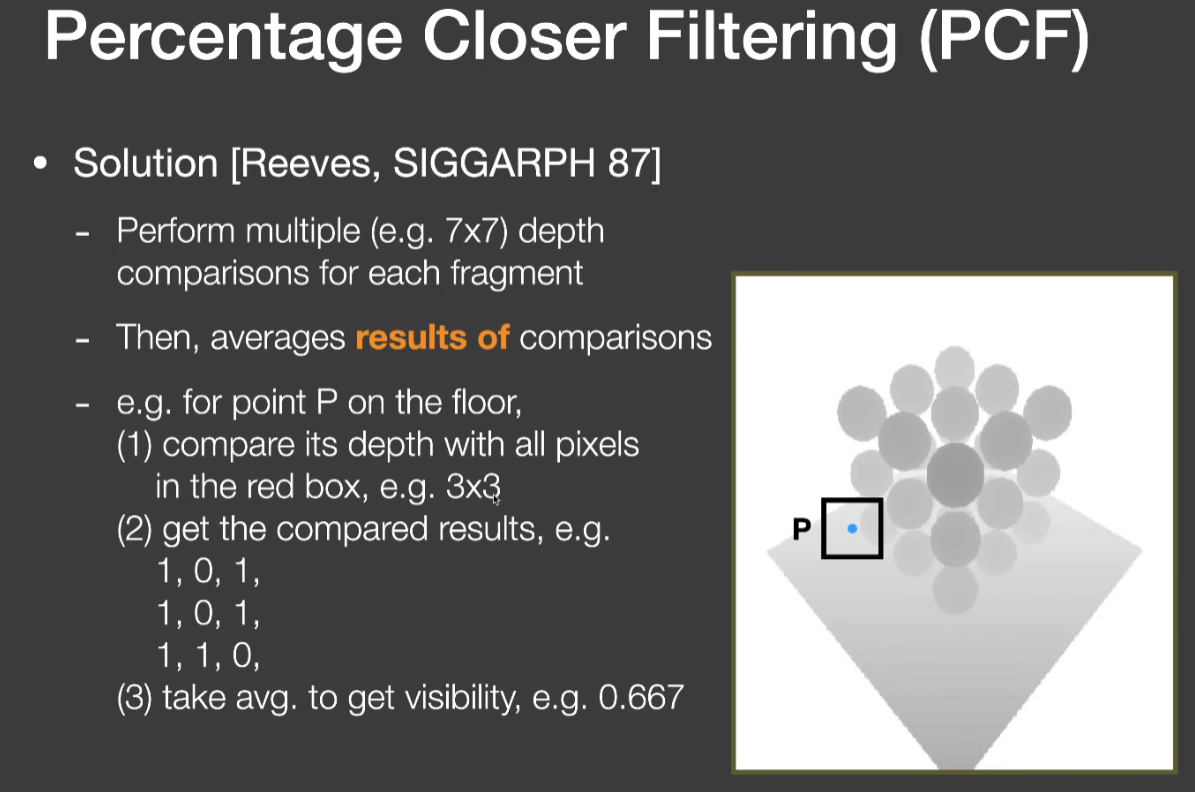

Percentage Closer Filtering (PCF)是一个工具，最早研发出来用于做抗锯齿，后来人们发现还能被用于做软阴影
PCF做的是，把任何一个点连向光源看是否在阴影里，是的话标注成0，不是标注成1，对这一系列结果做一个Filtering，实际上是求平均
它的Filtering不是指在最后的图上做，不是对ShadowMap进行filter，而是在做阴影判断的时候
它平均的是任意一个ShadowPoint做了很多次阴影的比较的结果

filter区域的大小会决定阴影的软硬
所以PCF可以用来做软阴影效果
但是要给它多大的filter size呢，是不是各个不同的位置上都要给它相同大小的filter呢。答案是：不是

人们发现离阴影投射物(遮挡物)近的地方，比较硬，反之较软

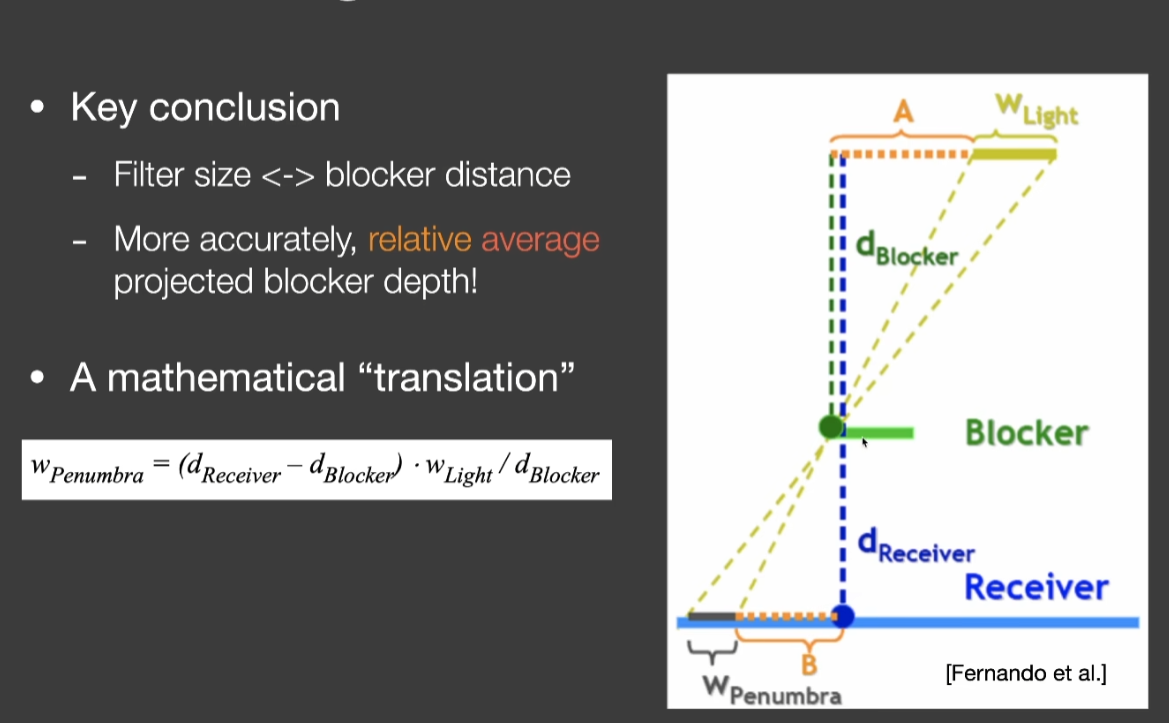

因此定义一个距离叫做blocker distance
准确的说，叫做：相对的、平均的、投射的遮挡物的深度

该filter多大，就取决于light的size和blocker的距离
对于面光源，无法生成ShadowMap，一般认为它是一个位于面光源中心的点光源

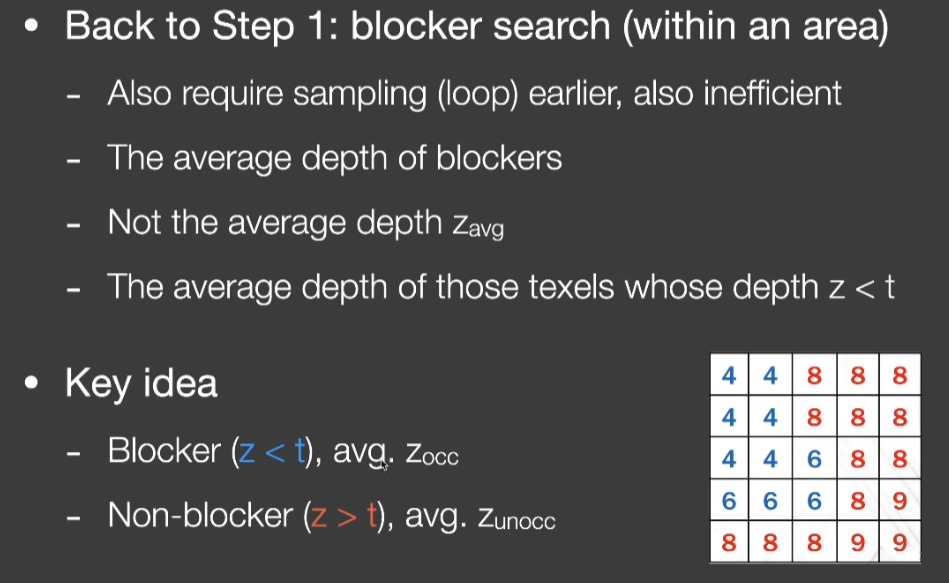

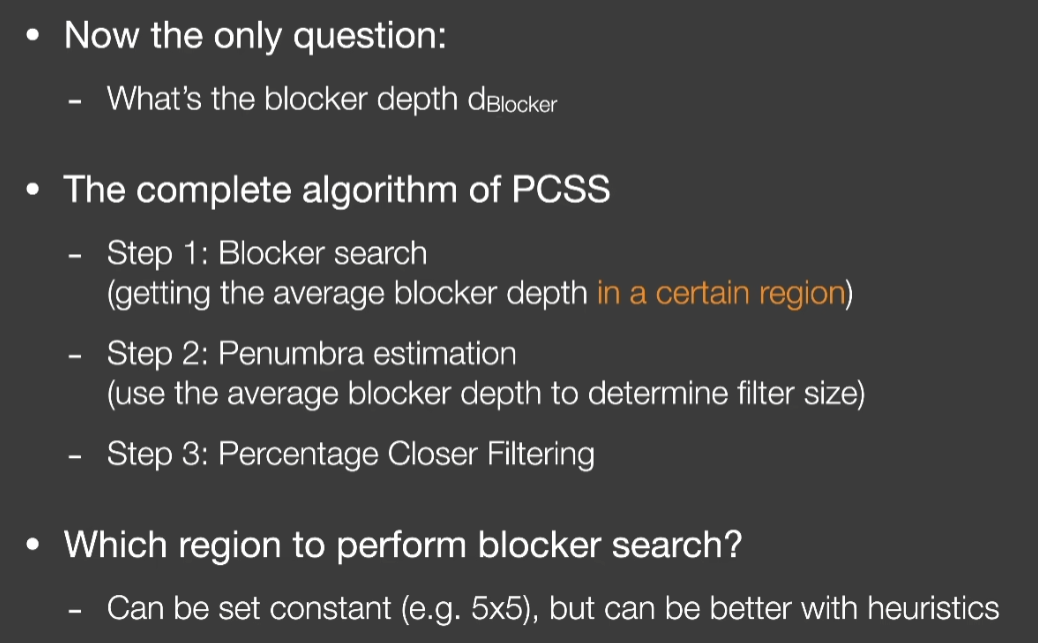

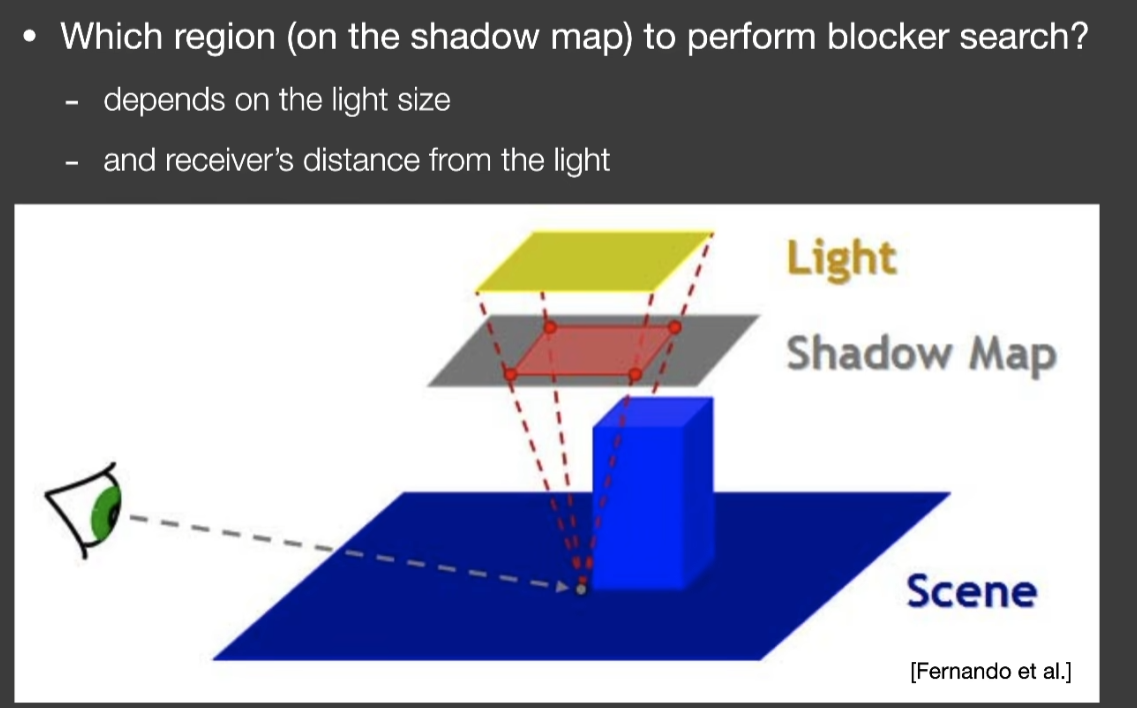

而第一步的Blocker search又要取多大的范围呢，一般认为有两种方法
- 取某一固定大小的区域
- 另一个更好的方法，对于shading point，想要去找Shadow Map里面的某一块区域在第一步用来做Blocker search，要去红色区域里去估计能挡住shading point的点的平均深度，红色区域取多大，我们认为把light当点光源，放在Light中心，看向物体，认为ShadowMap是在某一位置，比如近平面，就看shading point连向light来看覆盖了ShadowMap多大区域

总结：
在任何一个Shading Point，通过上述方式，可以找到在Shadow Map上某一片区域，应该去找哪些像素可能遮挡这个点，这样的像素就被视为Blocker，把它们深度平均起来，如果遇到像素不能遮挡它，就不管它，因为它不是Blocker，记录下Blocker的平均深度后，用公式得到对应阴影应该去fliter多大的信息，之后问题转化成PCF
开销是很恐怖的，在做Block search时，要对范围里的纹理进行访问，完成后在PCF里面还得做PCF对该范围的纹理进行访问。工业界给出了一些方法，在下节中说明
用PCF去做软阴影，叫做PCSS

Lecture 4 Real-Time Shadows 2

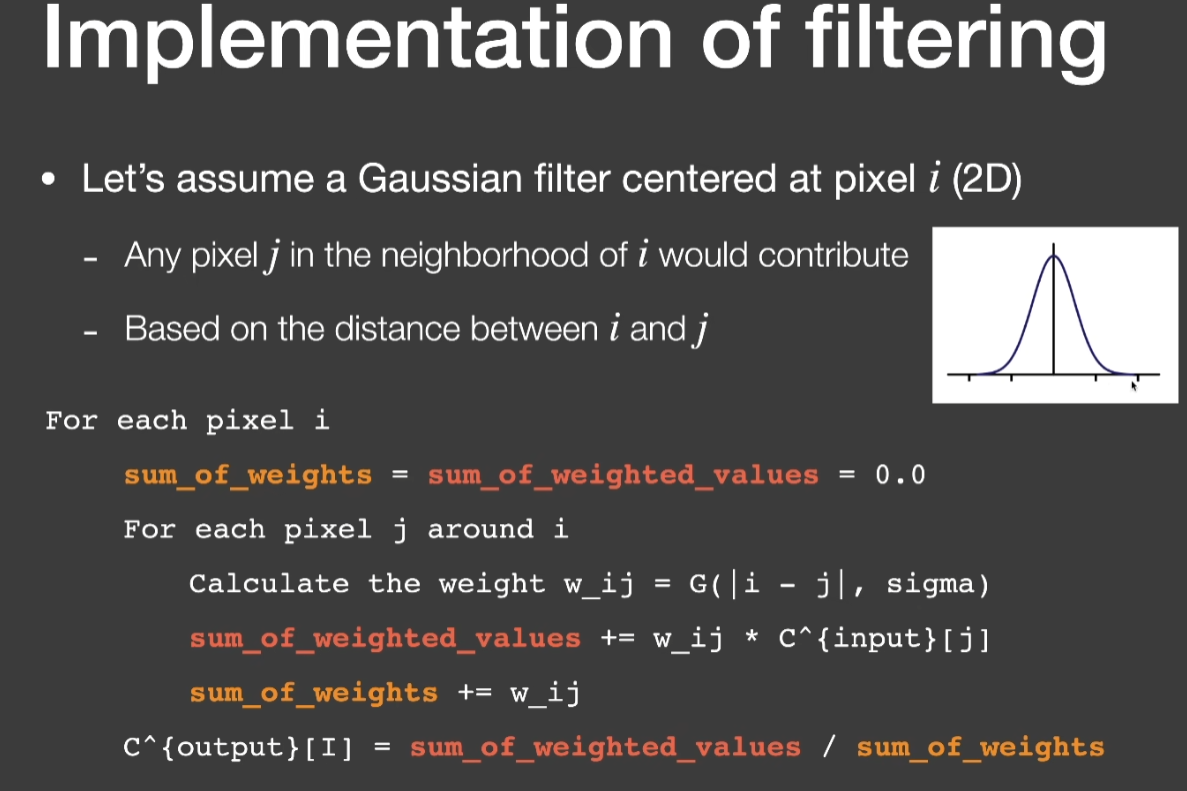

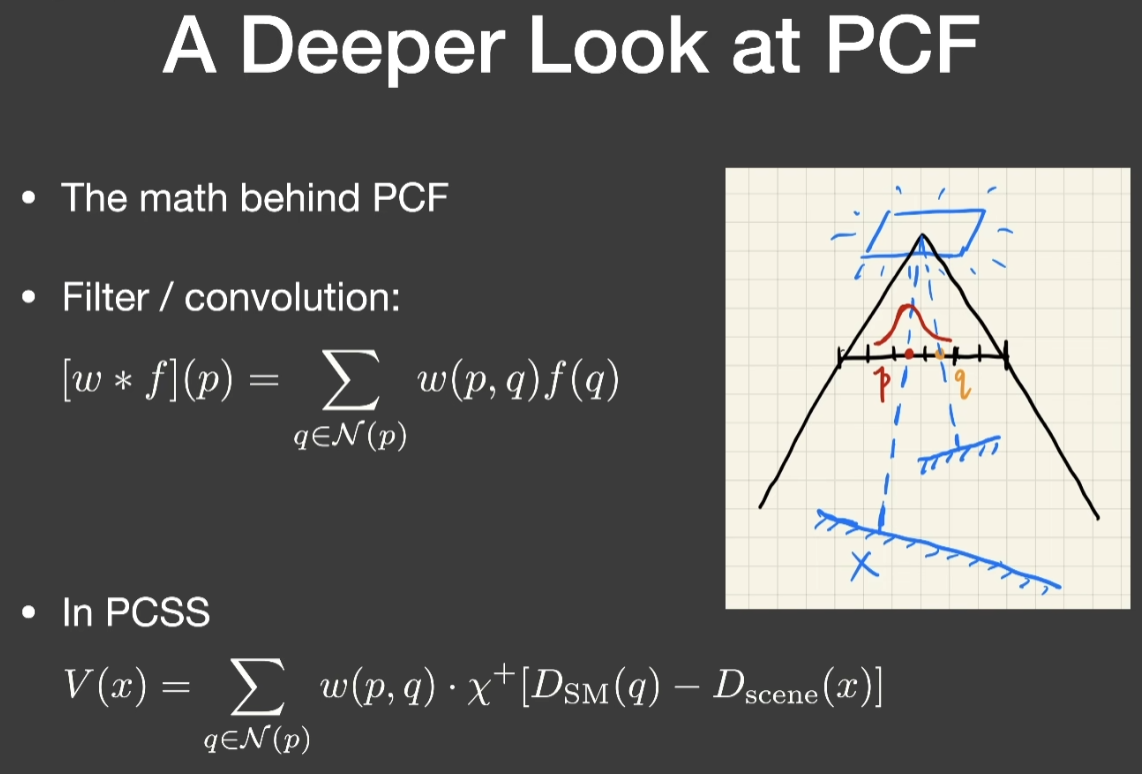

实际上做的是，对任意一个像素p，都取周围的一圈领域，邻域中取点q，所有的点q都考虑进来，把所有的点q根据和点p的距离做一个加权，最后重新写回点p
fliter实际上就是加权平均，convolution(卷积)
在PCSS里，做的是点x在Shadow Map上对应点p，附近的任意一个点q是否能遮挡住点x

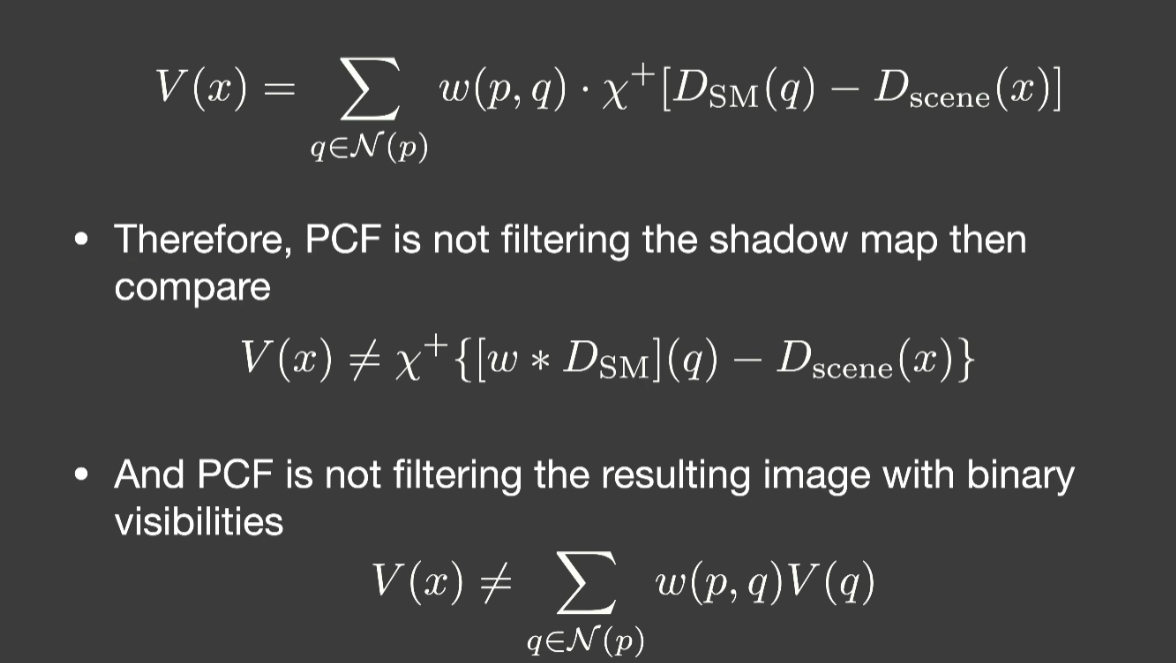

在公式中，只有两项，左边是权；右边是值，阴影比较的结果，点q如果挡到的话visibility是0，挡不到是1。Χ是个符号函数，在微积分里就是个阶梯函数，当它的变量大于0时，Χ的函数值就是1，变量小于0，函数值为0，这正是阴影比较的结果

公式有误，应该是在x的邻域中取一个y

从公式可以看出，它并不是在filter Shadow Map，对SM进行模糊后，最后得到的值还是非0即1
也不是在图像上做filter，在一个有锯齿的硬阴影上做模糊，试图去解决抗锯齿的问题，这种做法是在图像空间上来做

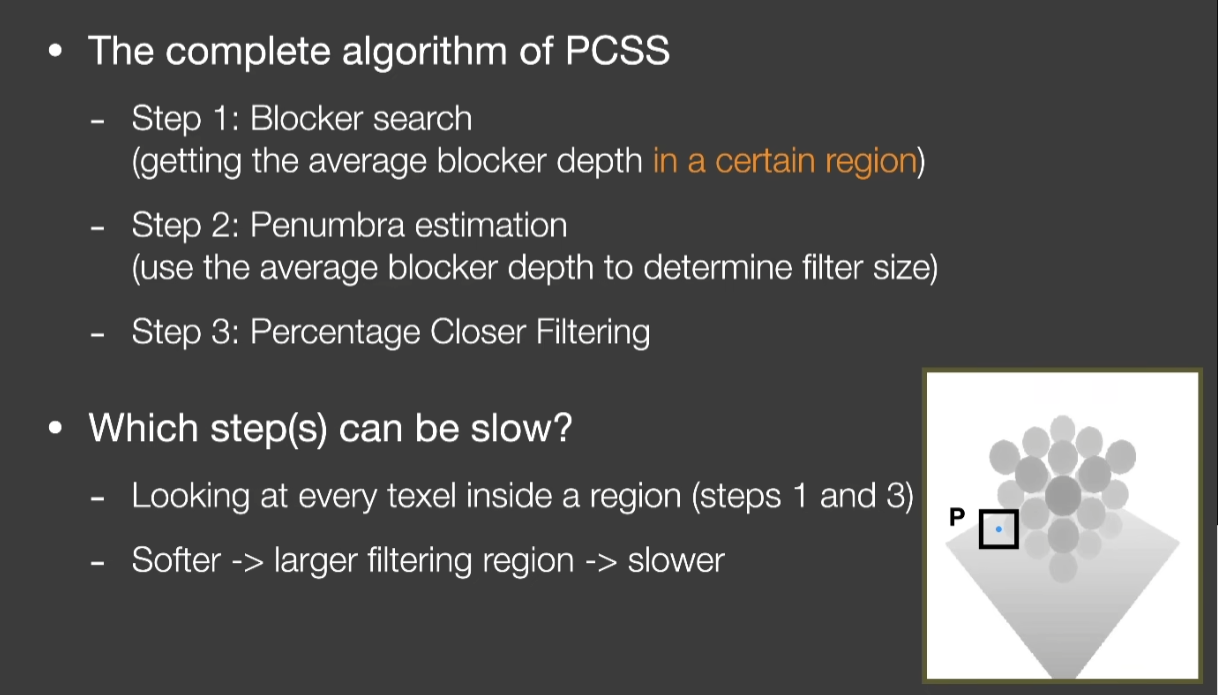

在第一步和第三步中，都要做在某一区域内，里面所有的纹素和某个深度相比

Variance Soft Shadow Mapping

针对PCSS中的第一步和第三步慢的问题
从第三步PCF中考虑，在Shadow Map上记录的一块区域内，把里面深度都拿到，看有百分之多少的纹素的深度要比Shading Point要浅
而我们不想把每个纹素都看一遍，为了避免这个过程，使用VSSM解决

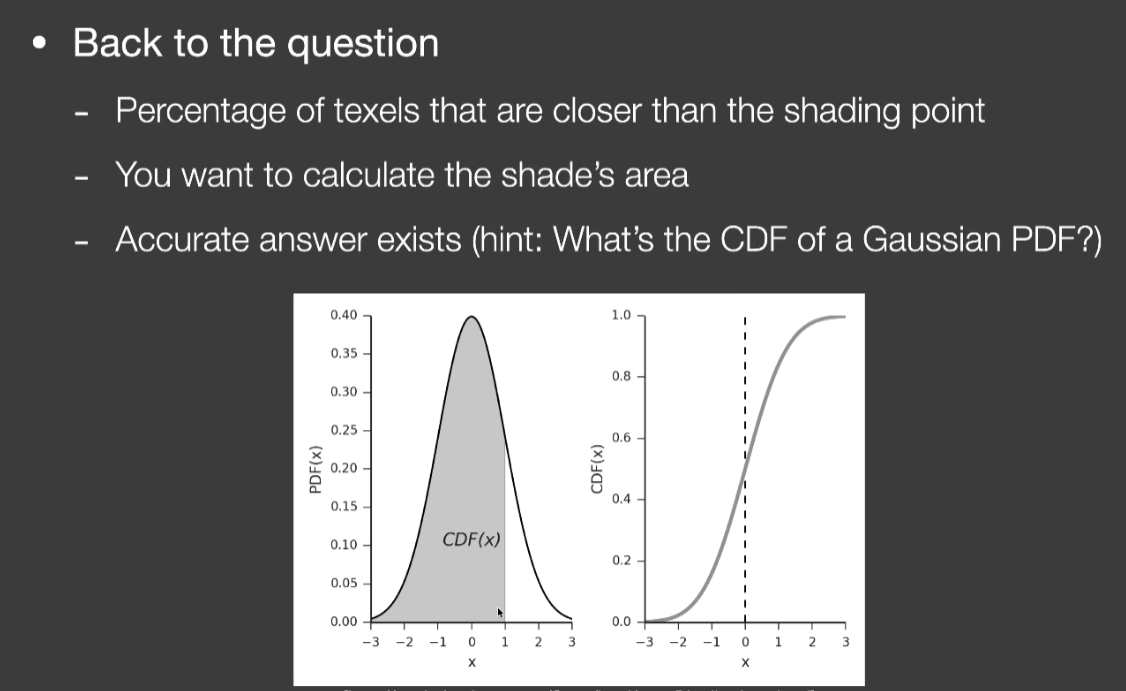

近似的认为是正态分布，只需均值和方差

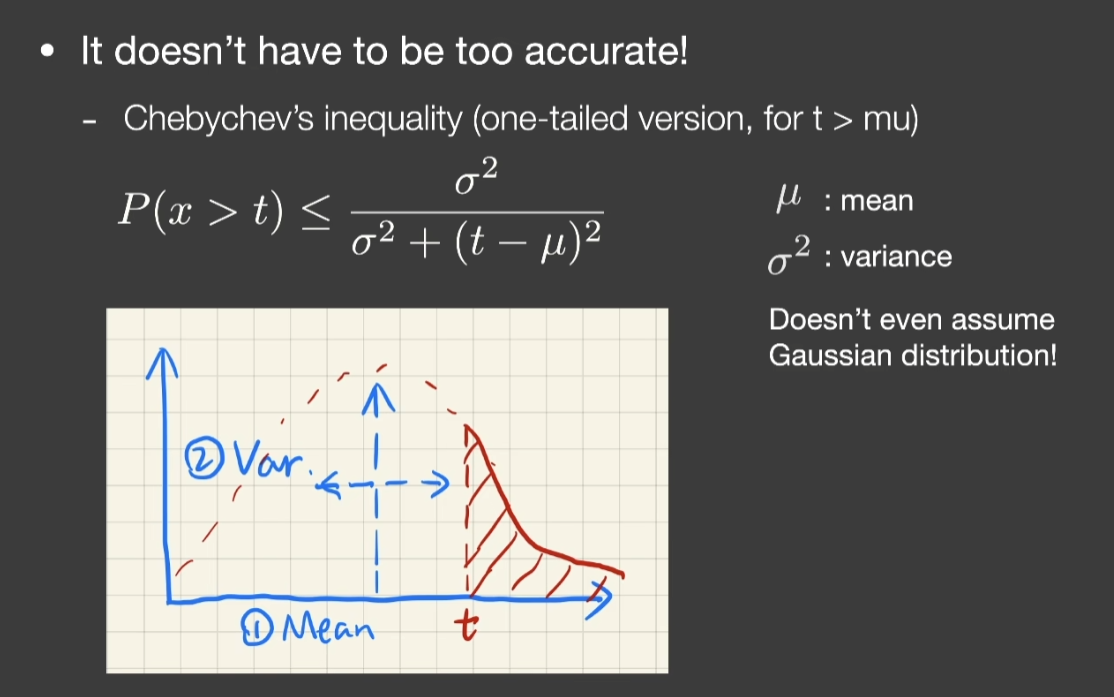

切比雪夫不等式，不需要知道是什么分布，只需均值和方差，就能得到近似面积
有个限制，t必须在均值的右边

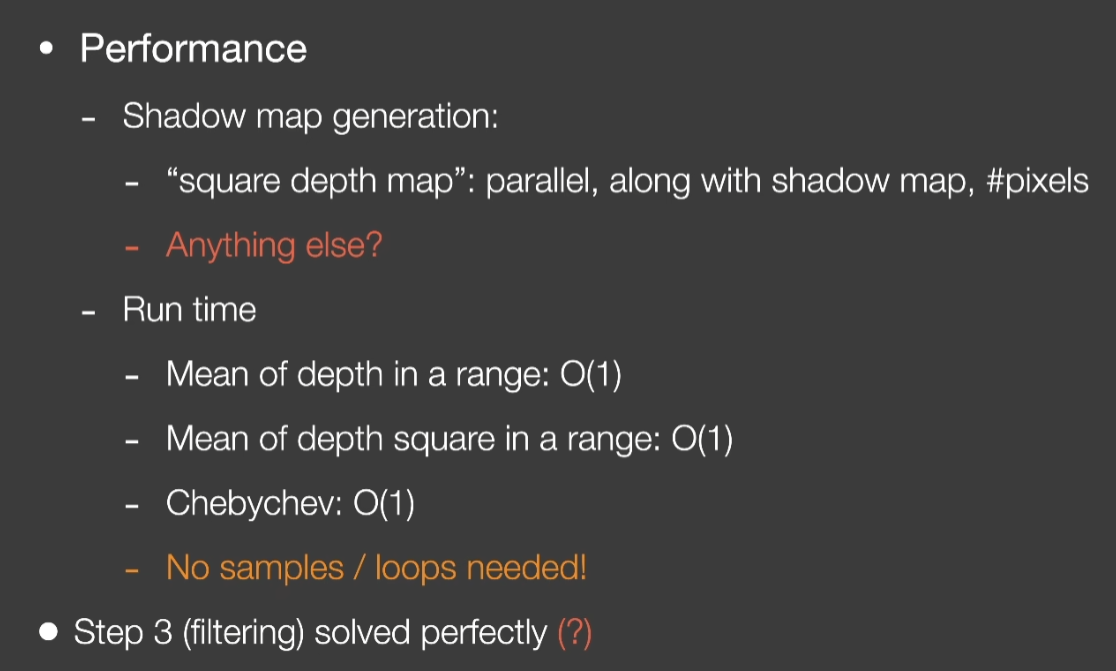

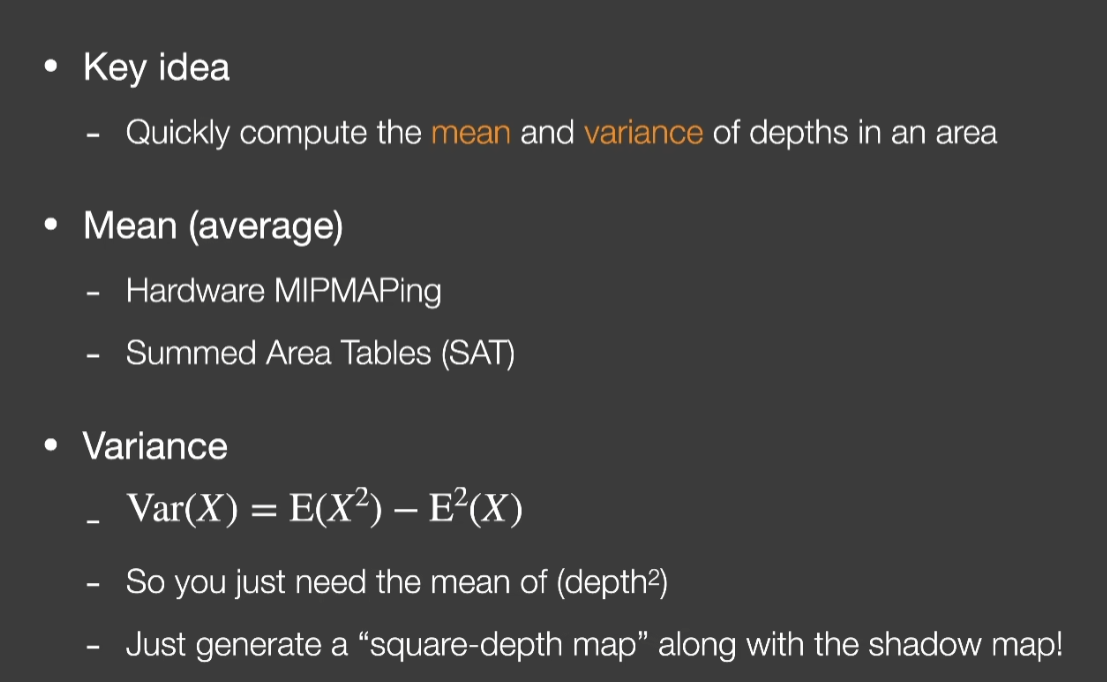

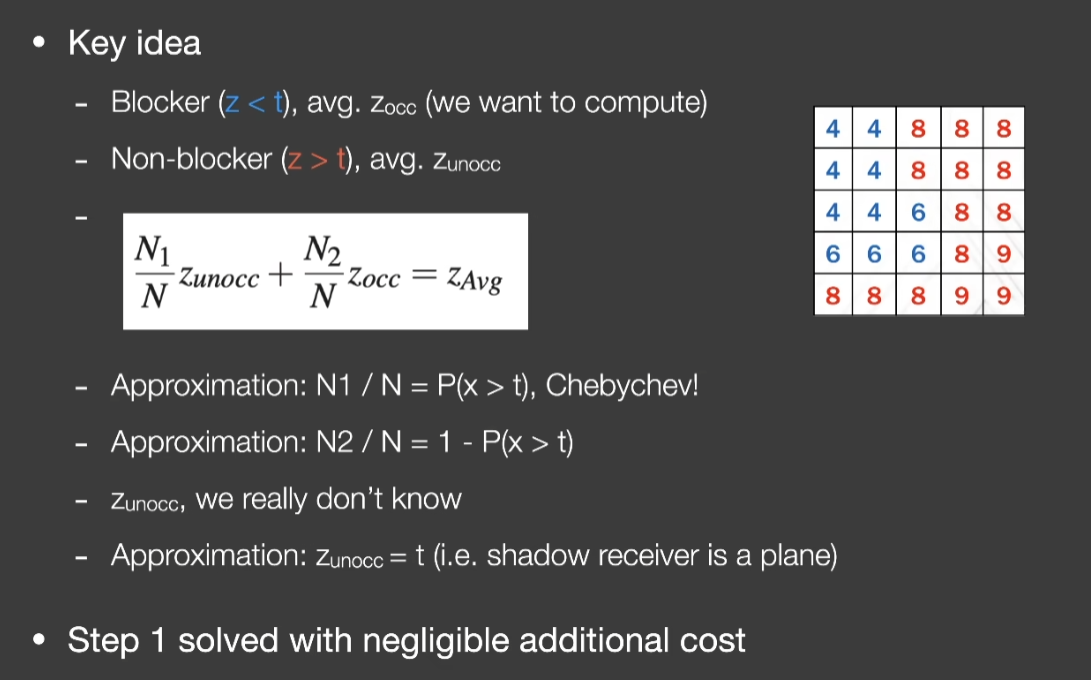

用VSSM提升PCSS第三步PCF的fliter质量，需要再生成Depth map的同时，还要生成它平方的map

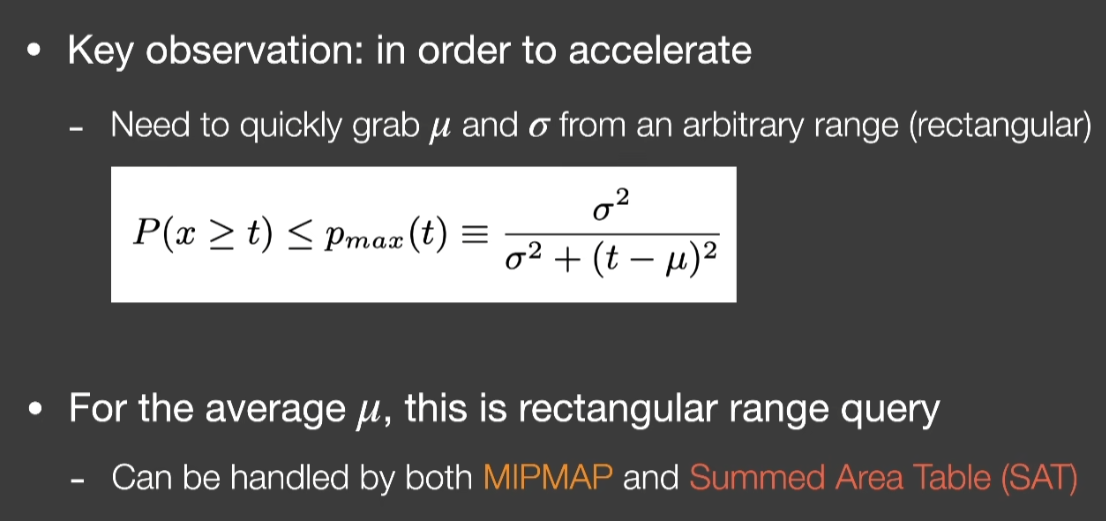

MIPMAP and Summed-Area Variance Shadow Maps

如何对一张图上的任何一块区域快速获取平均值，并且保证这块区域一定是一张矩形

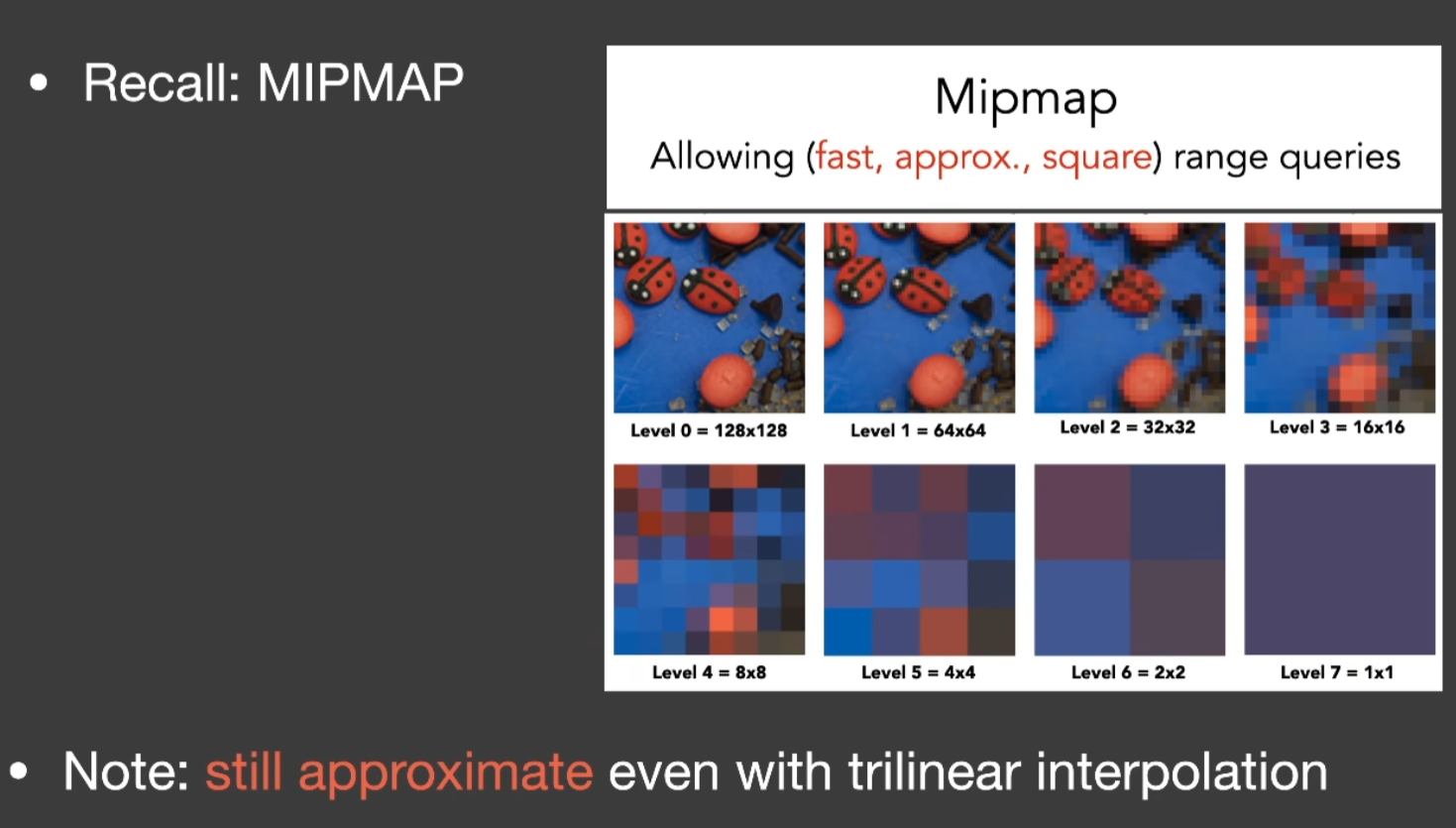

最简单的办法是Mipmap，快速的、近似的、方形的范围查询，但不准

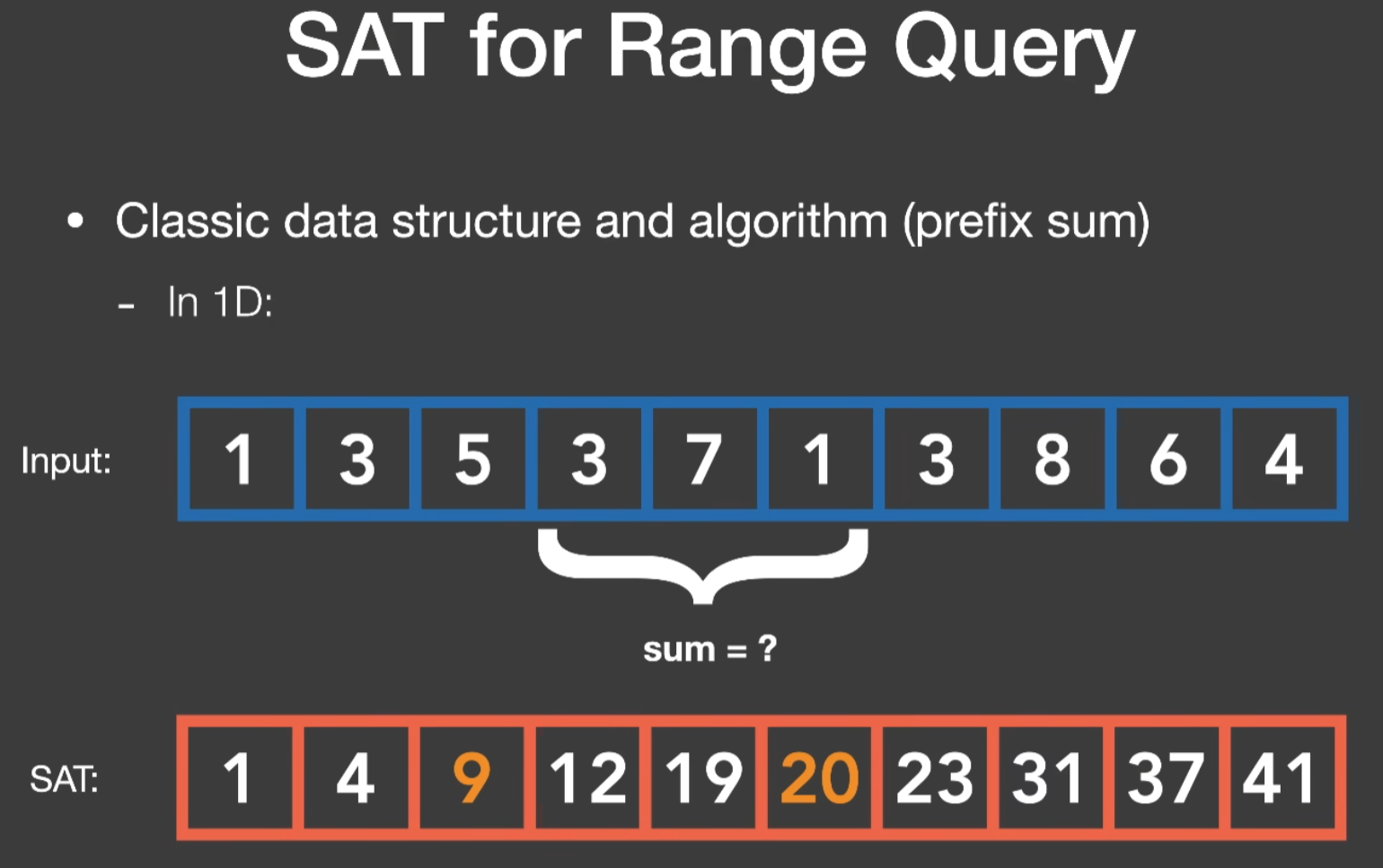

一个100%准确的方法，引入Summed-Area Table数据结构，跟算法中的前缀和概念紧密结合
范围内求平均和范围内求和是同一个概念

二维的情况下

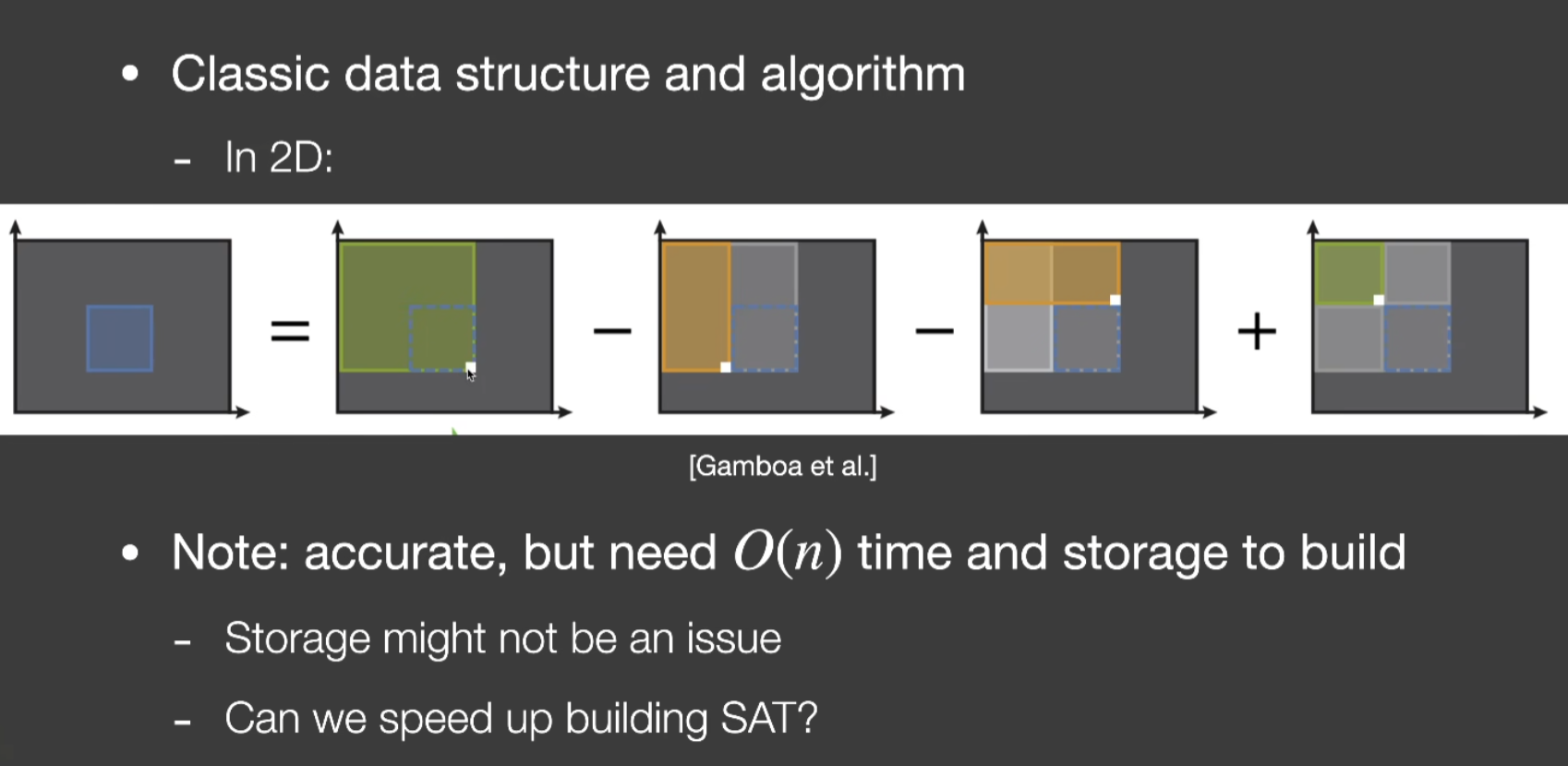

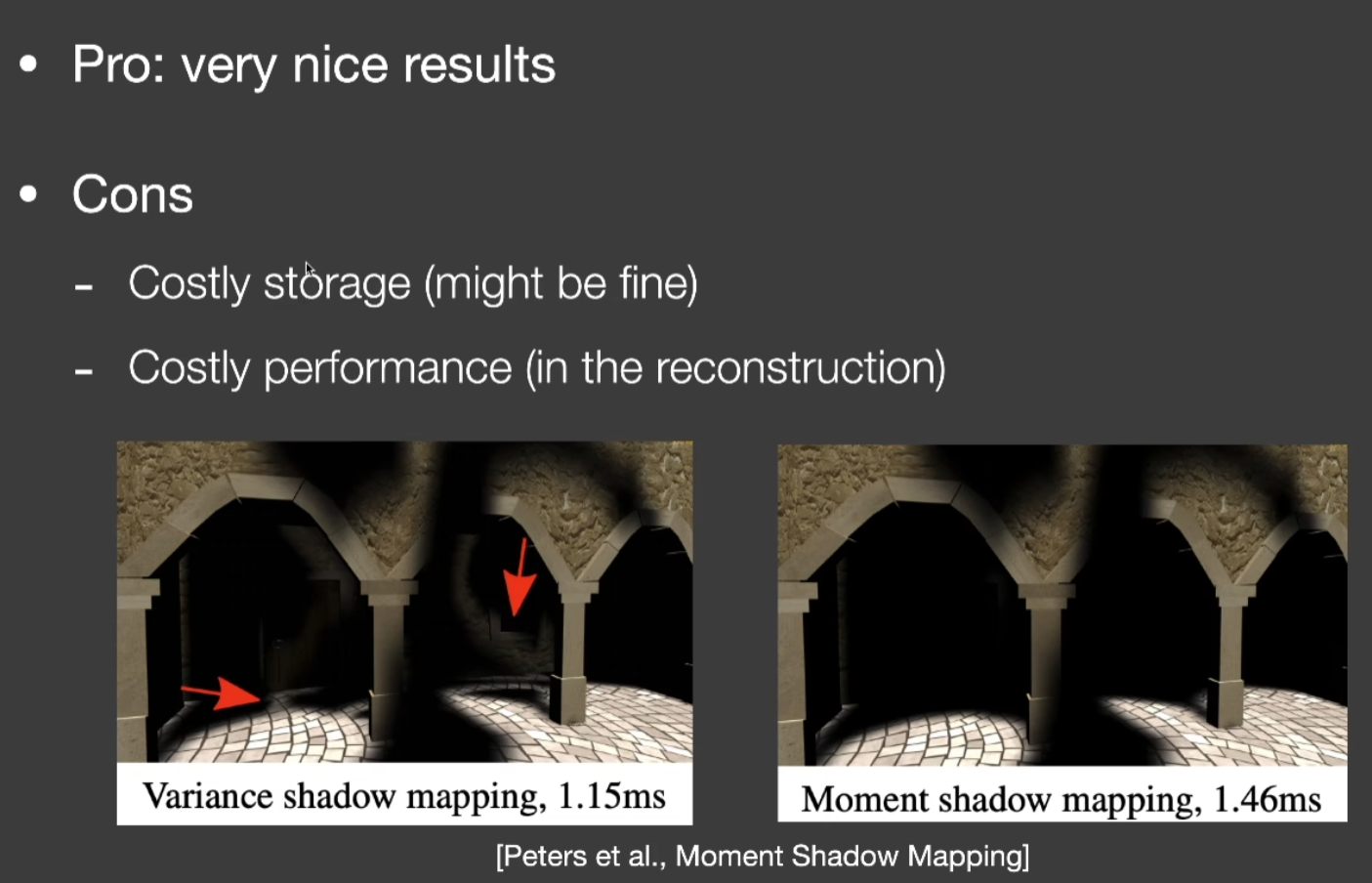

Moment shadow mapping

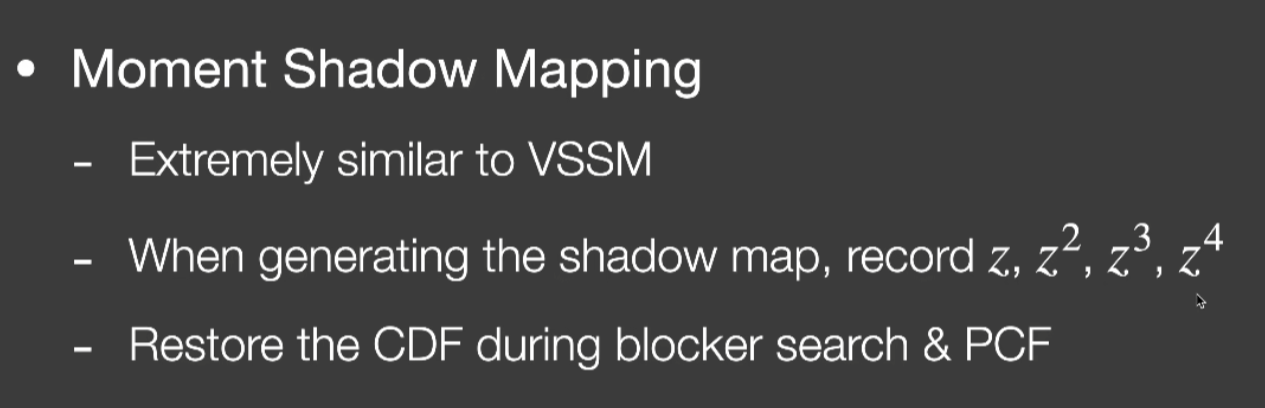

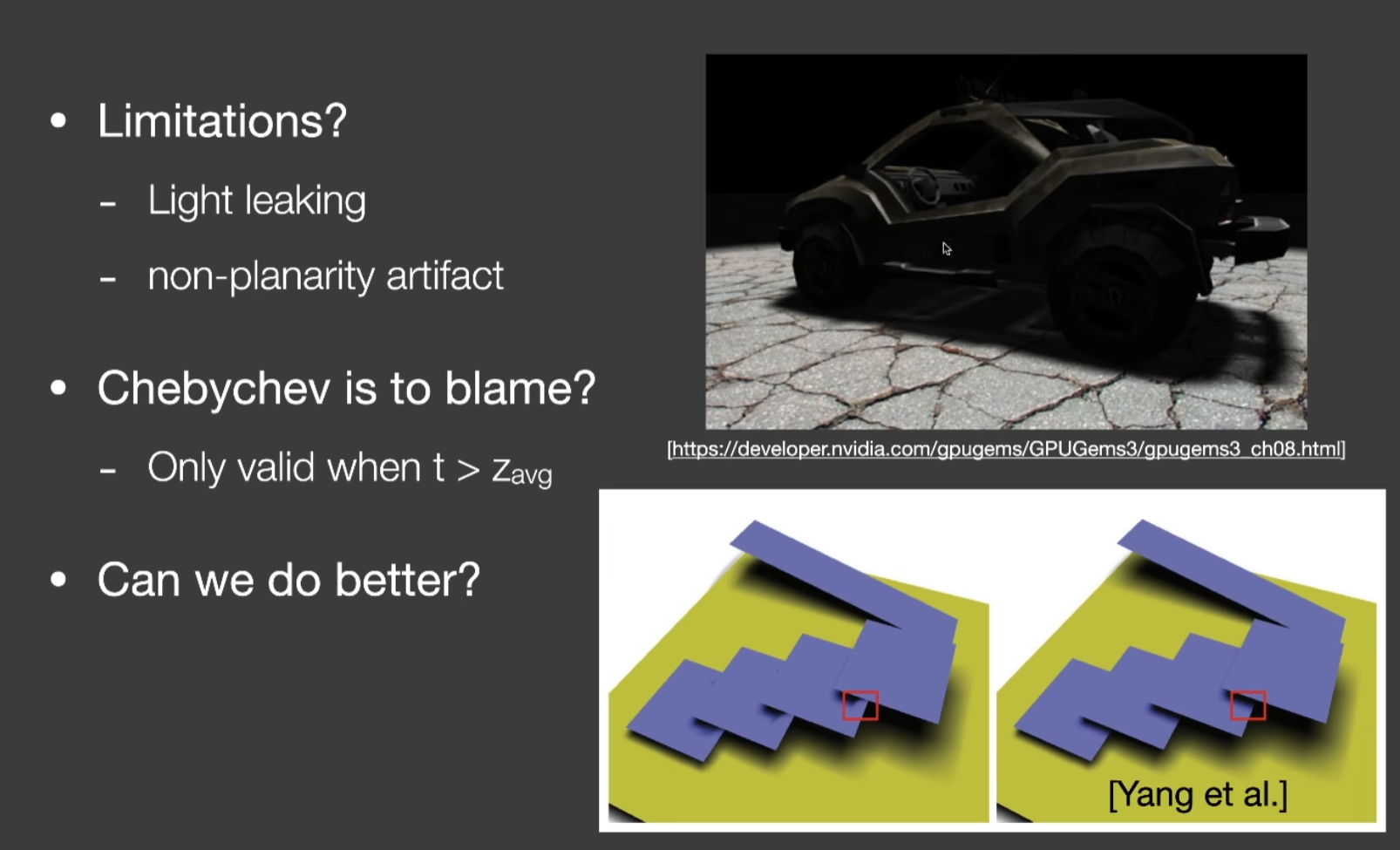

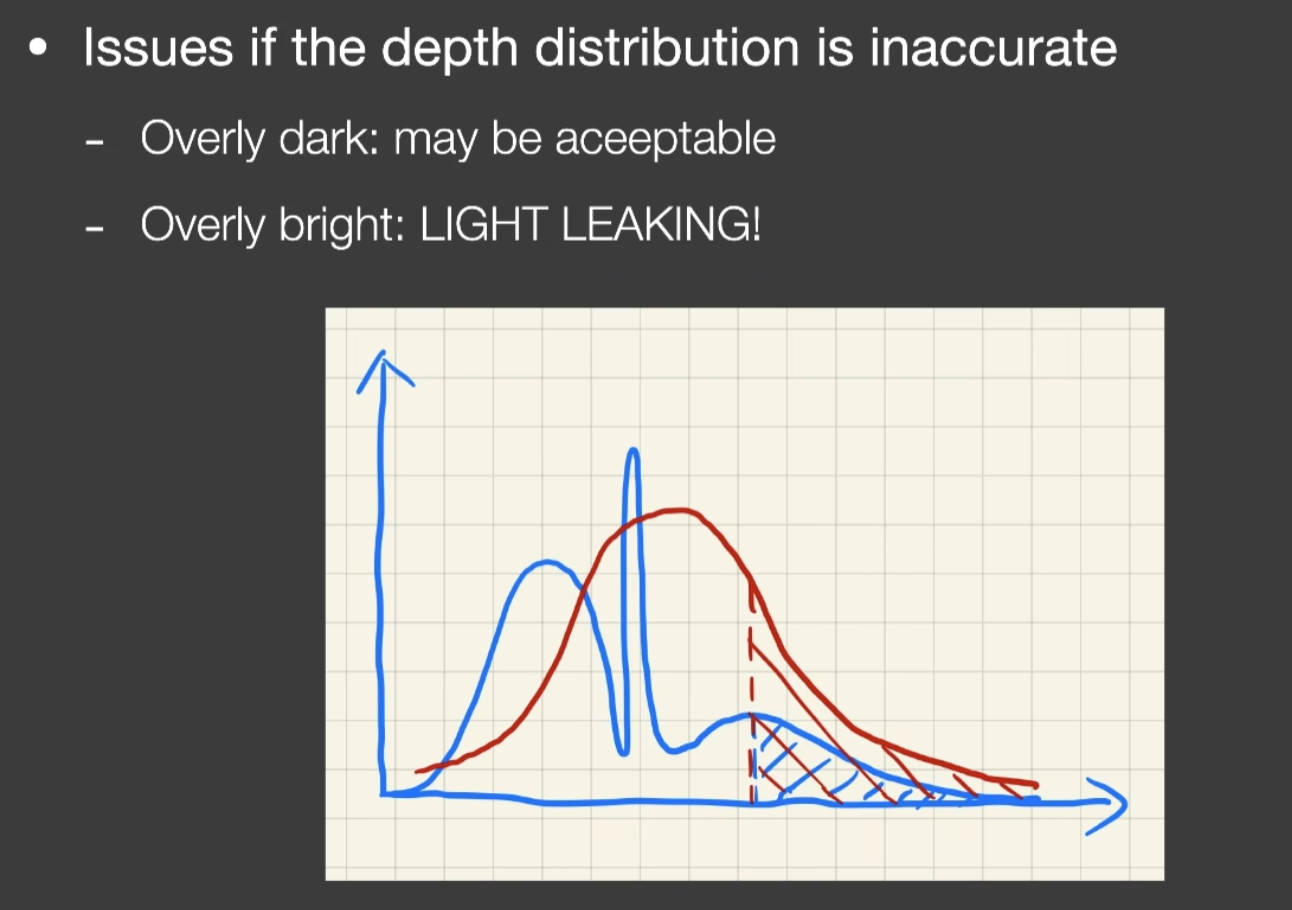

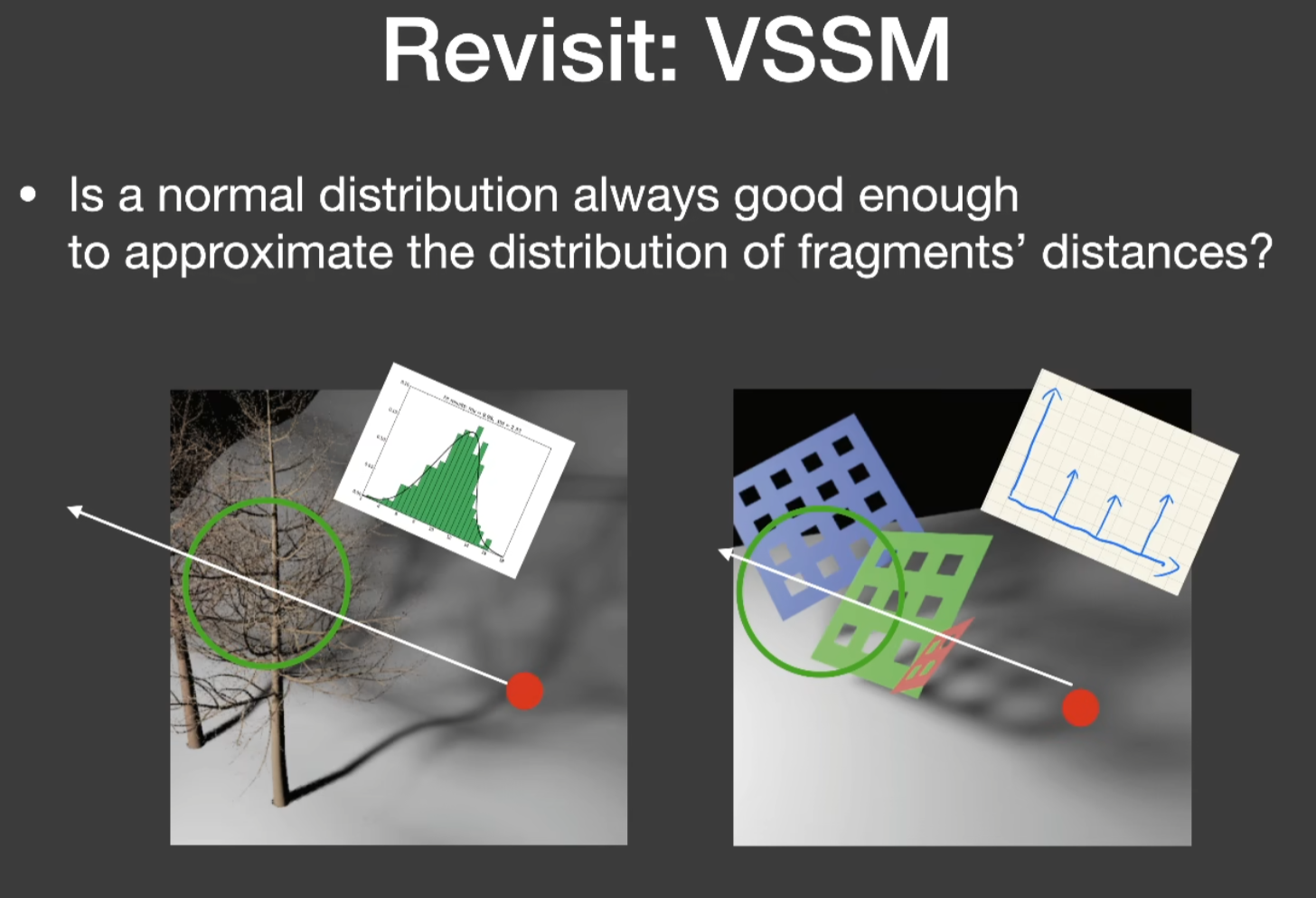

VSSM的问题体现在它做的假设不正确
所以引发一个能不能解决VSSM对分布描述不准的问题
做法是使用更高阶的矩(moments)，去描述分布

VSSM用的是前两阶的矩(深度和深度平方)，而用更高阶的矩，确实可以获得更接近的分布估计

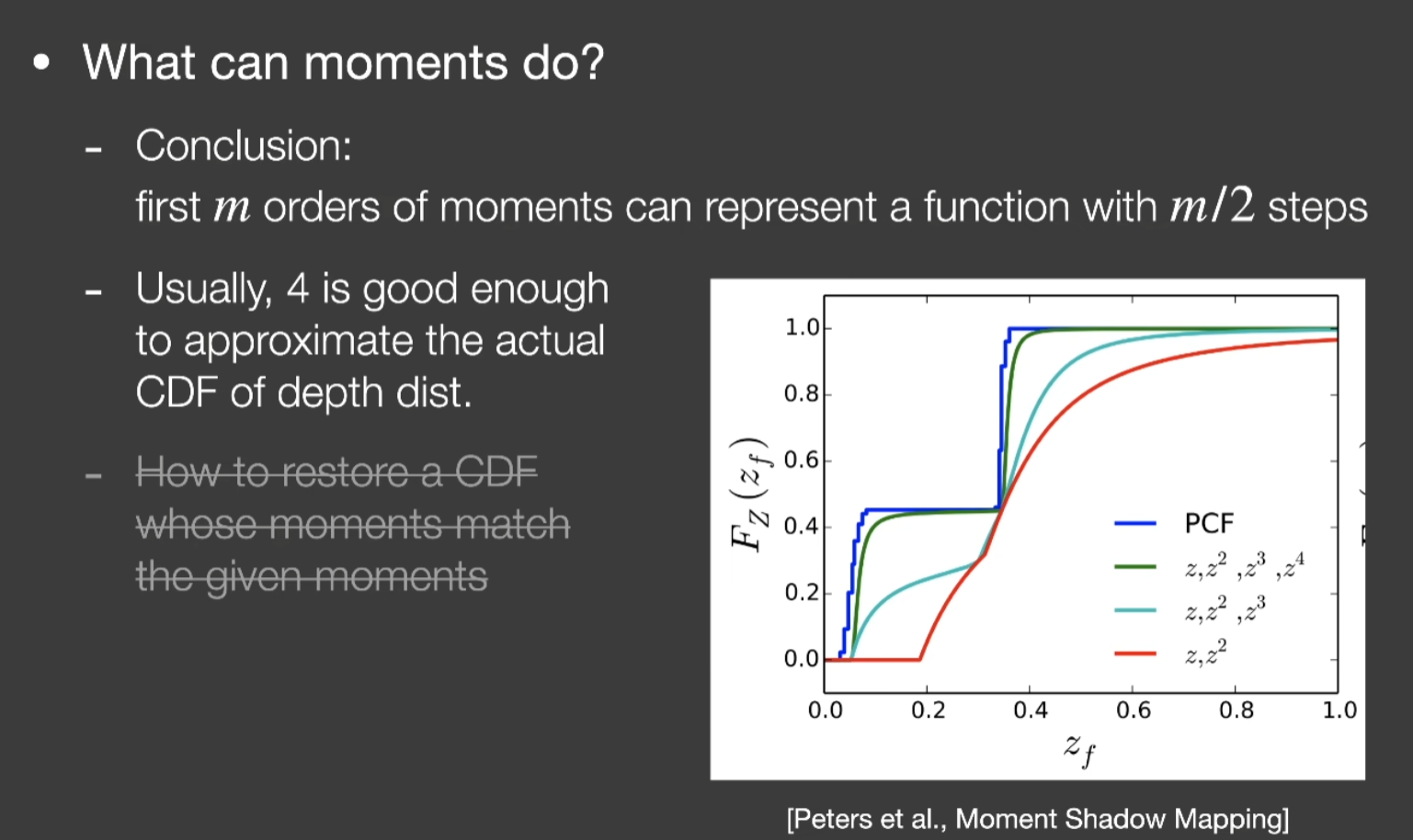

结论：如果保留前m阶的矩，它可以表示一个函数，一个由一系列阶跃函数堆起来的一个函数，并且它能表示m / 2个台阶

问题更多的在于对于一个四阶矩，怎么得到有两个台阶的函数，是很复杂的

Lecture 5 Real-Time Environment Mapping

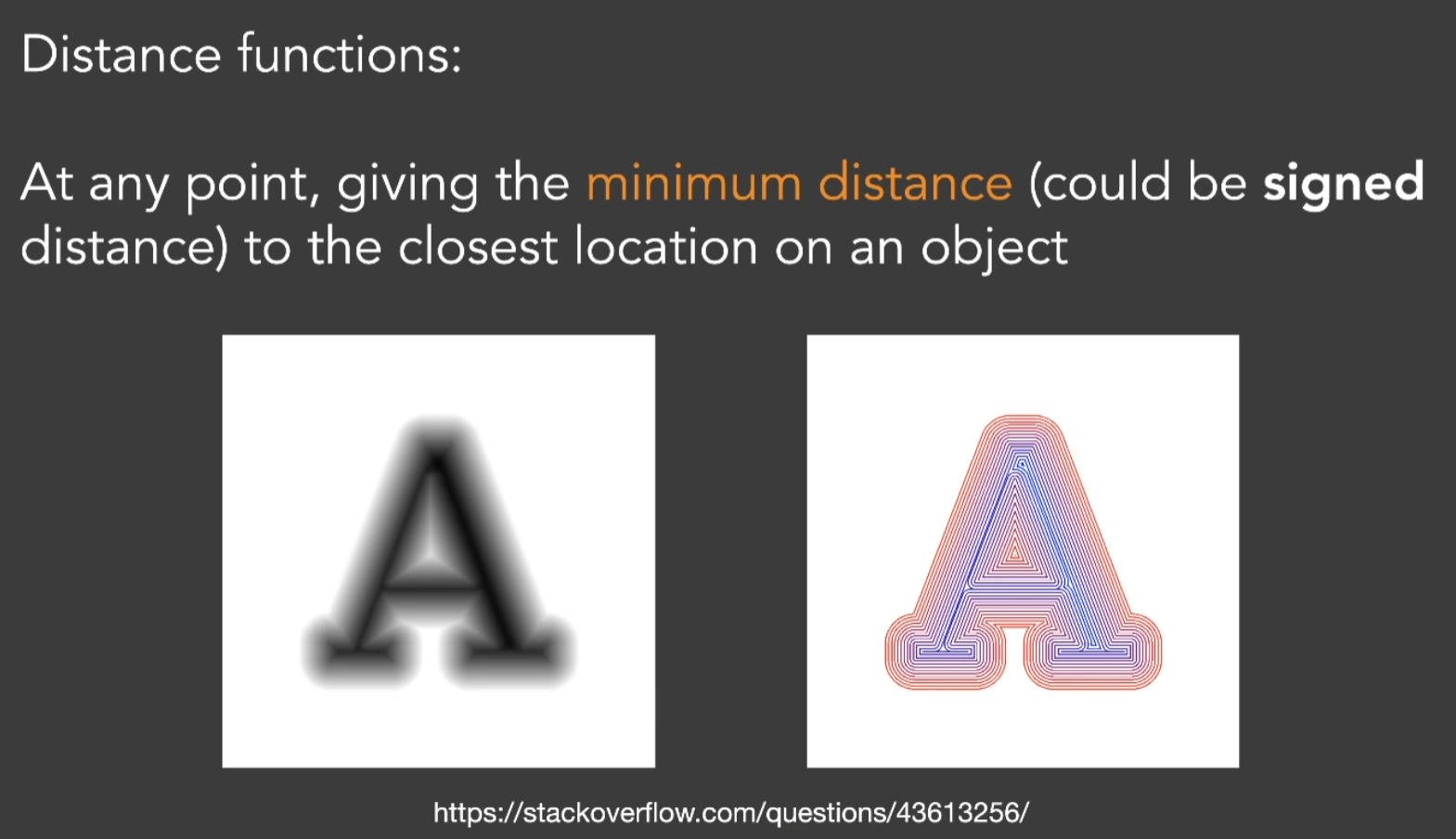

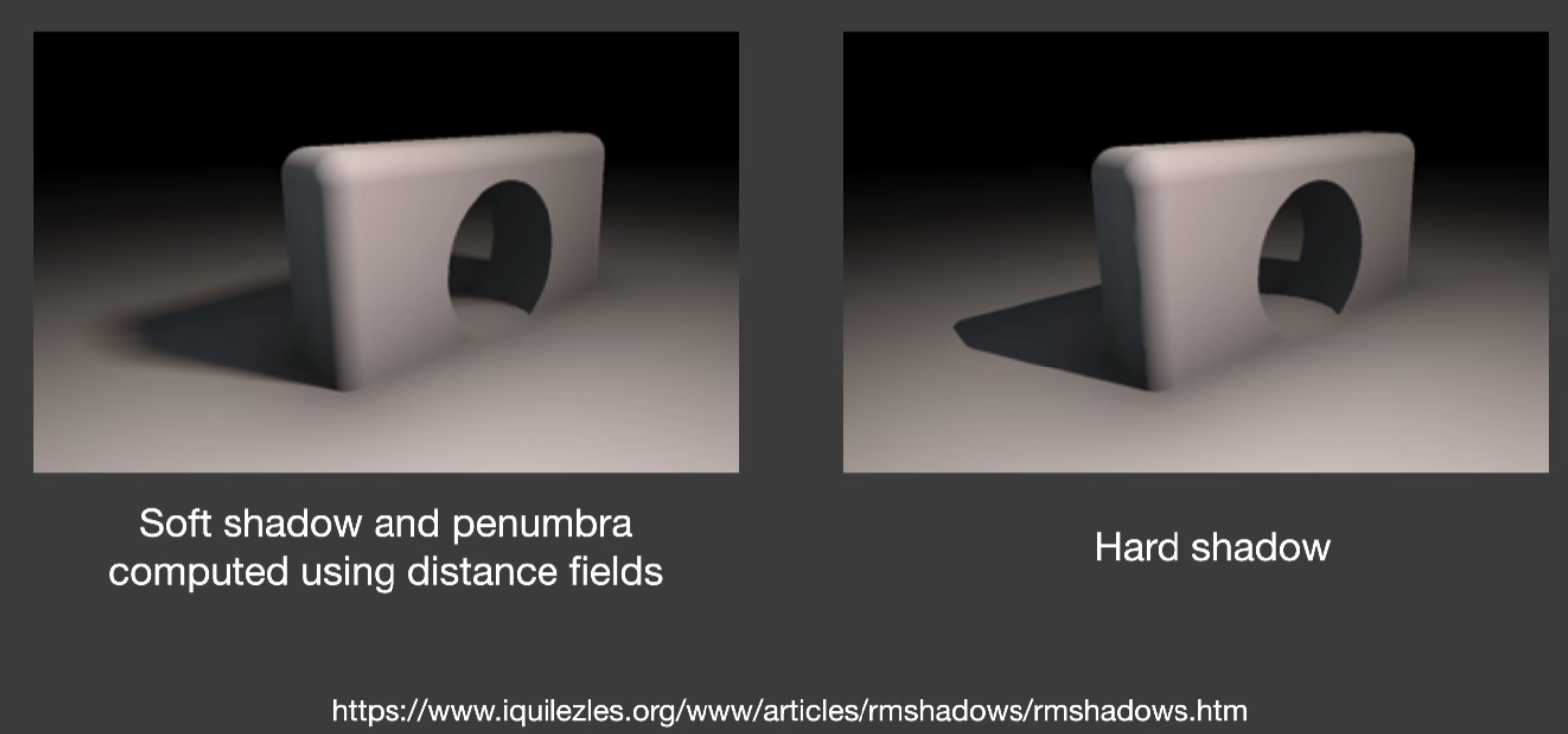

Distance Field Soft Shadow

很好的软阴影效果

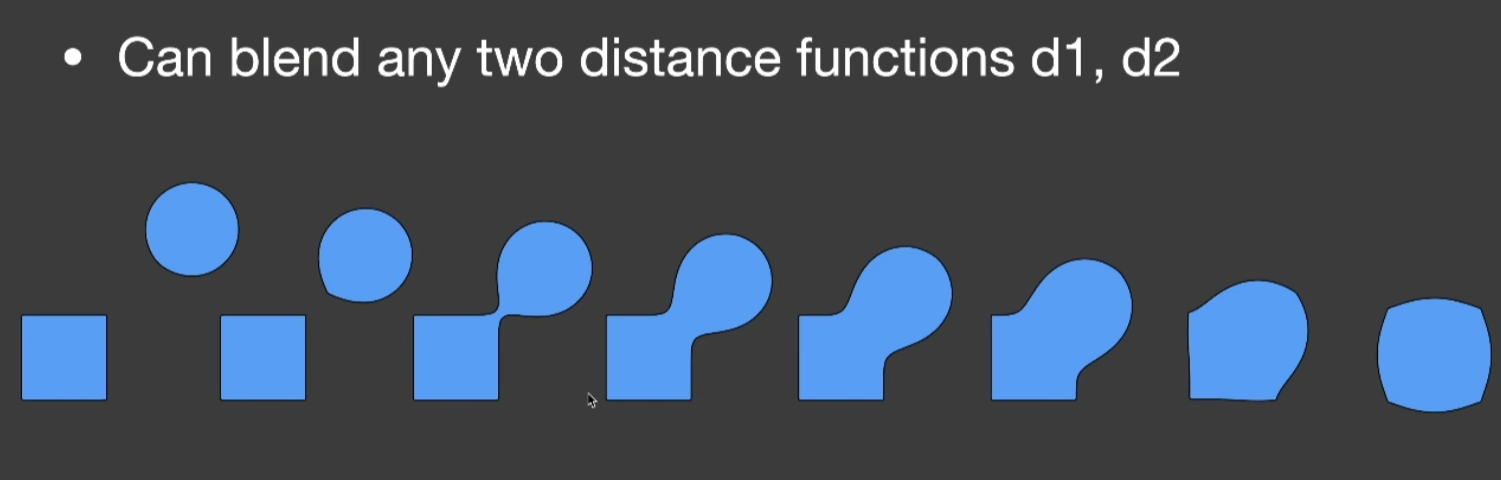

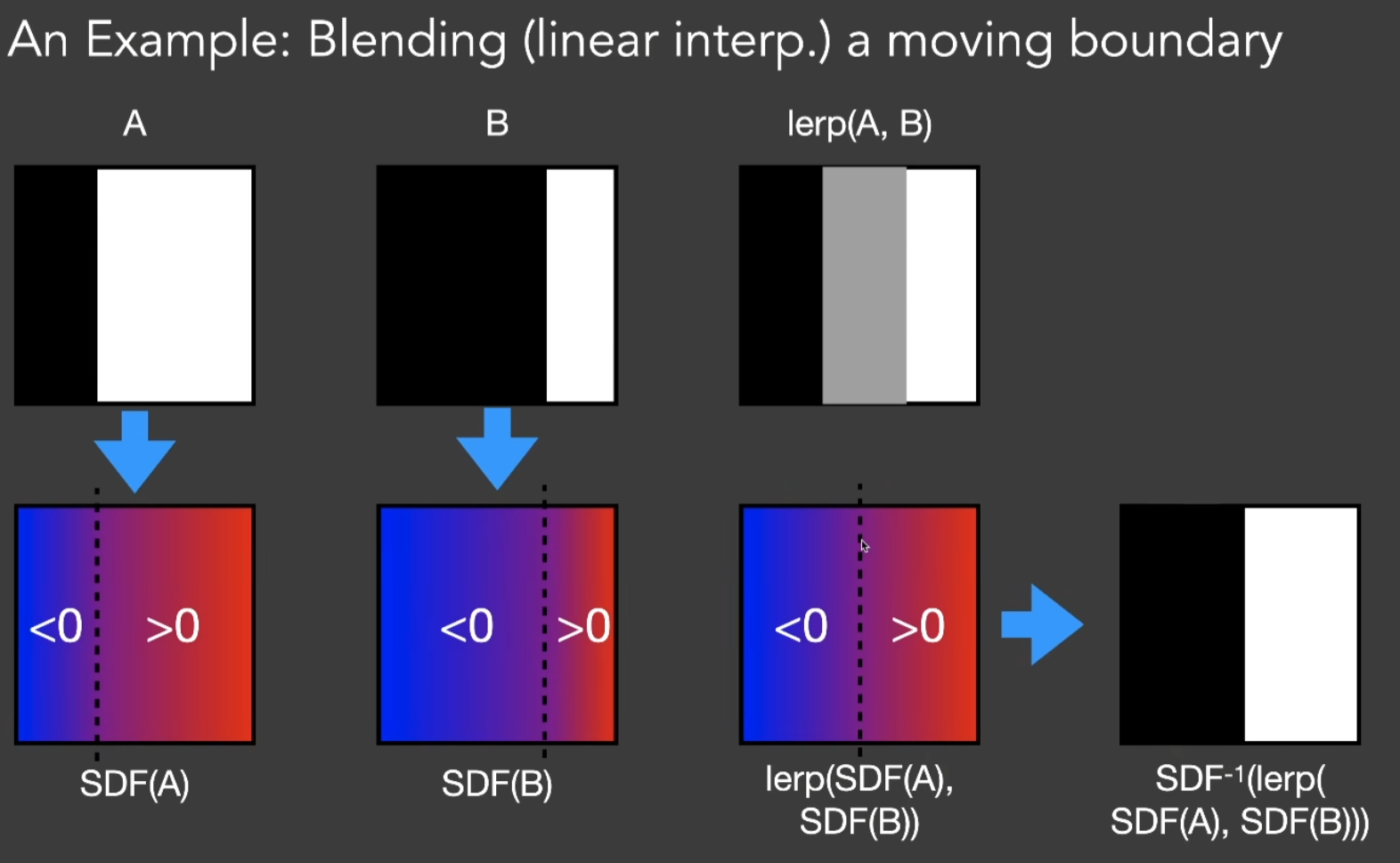

SDF的背后和一个理论关系密切，叫做最优传输(Optimal Transport)

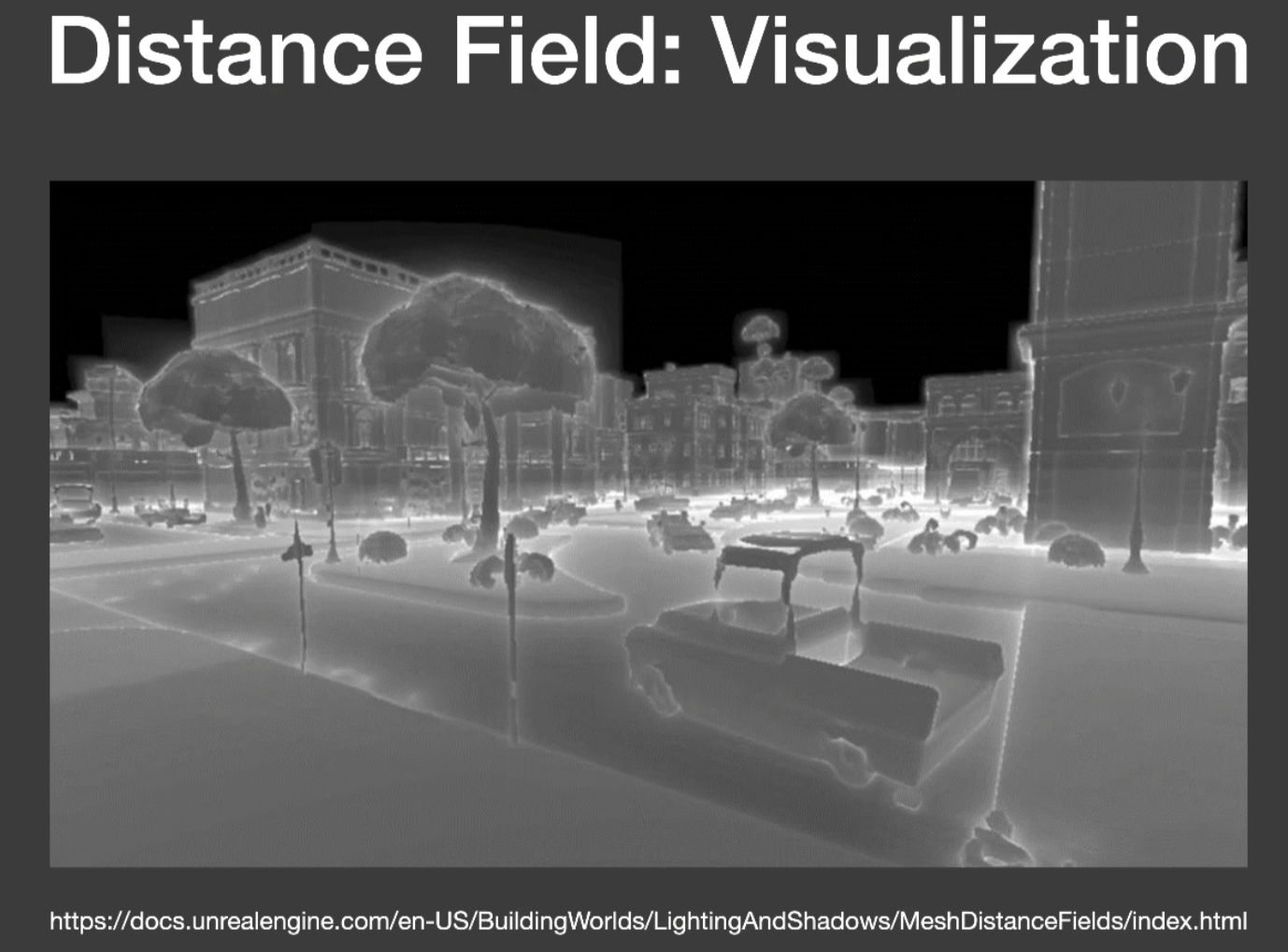

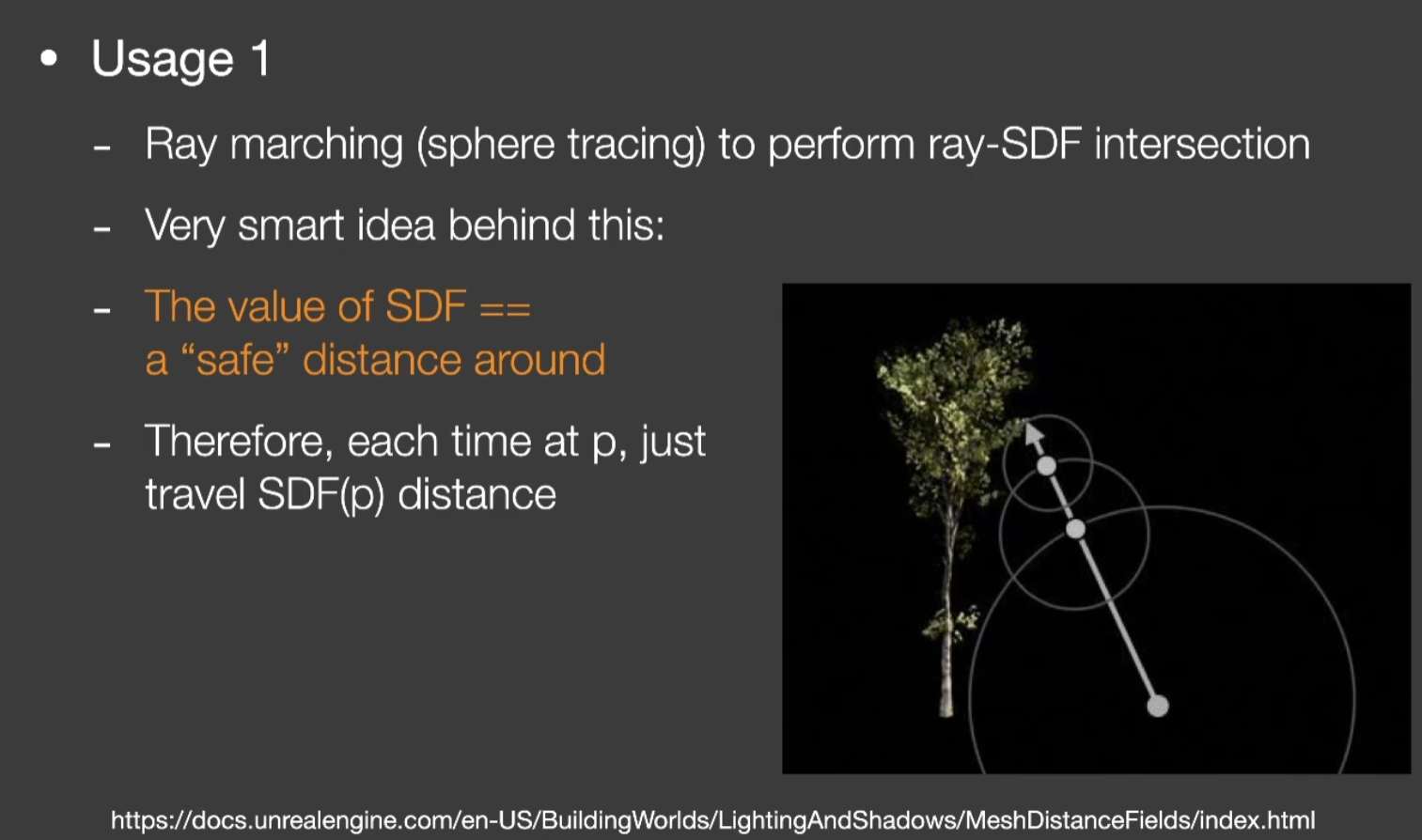

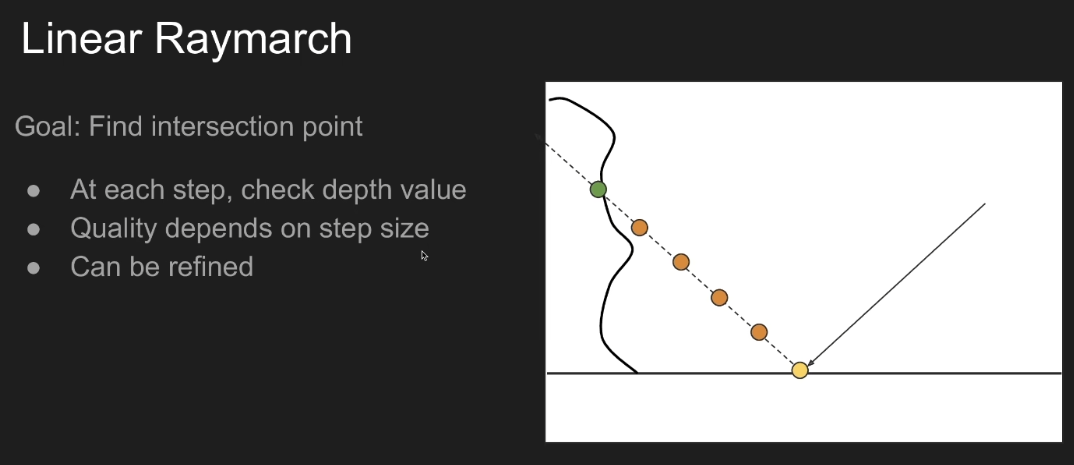

应用1：光线追踪(ray-marching)

应用2：生成软阴影
不准，但符合观察

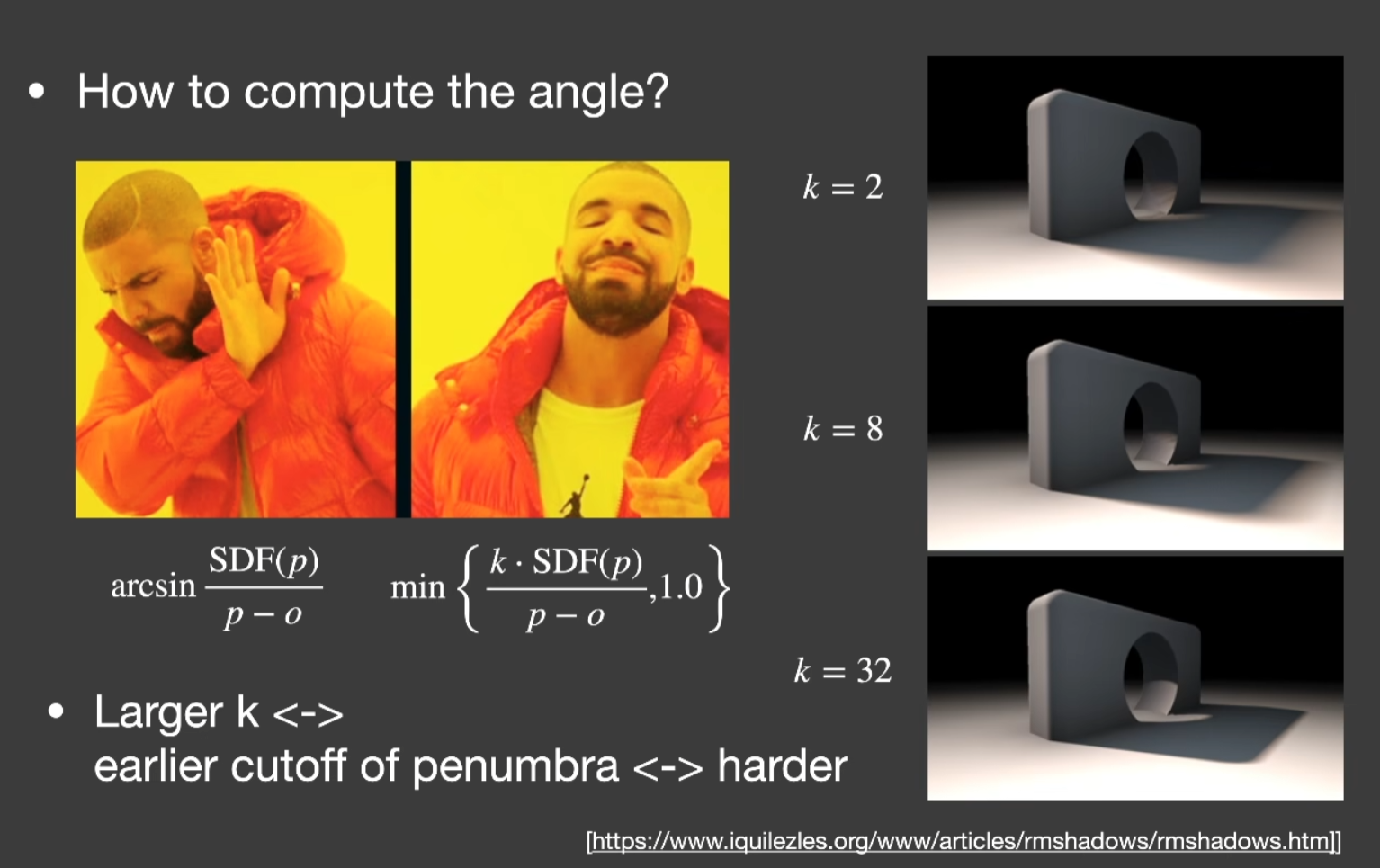

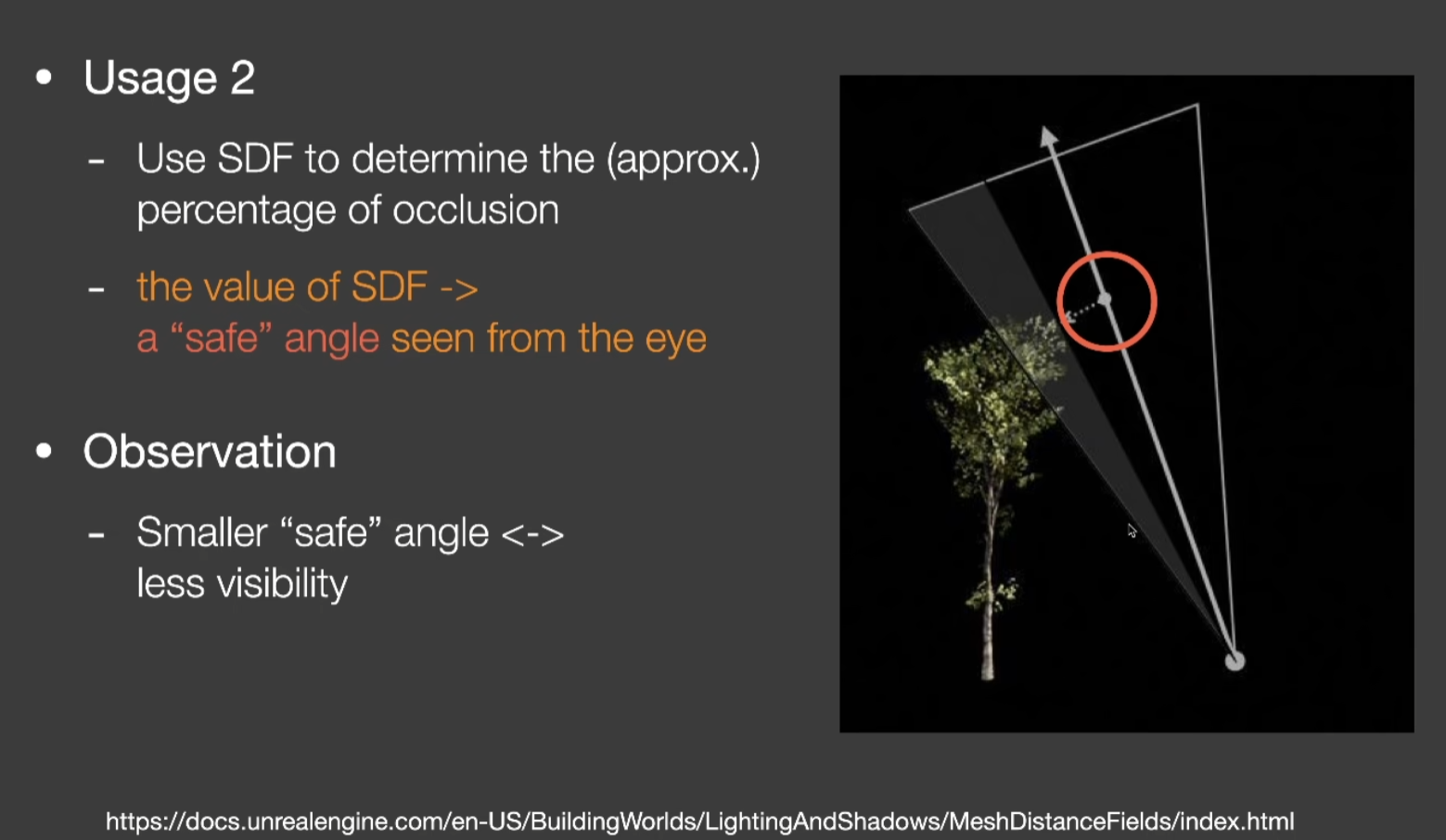

将SDF得出的安全距离转化成安全角度，这个角度越小，遮挡越大
关心的是如何得到安全角度
对每一个安全角度取最小

避免复杂的计算，用第二个公式进行近似
k用于控制阴影的软硬程度。k越大，很小的比值也会得到1，也就是阴影的过渡越小

Shading from environment lighting

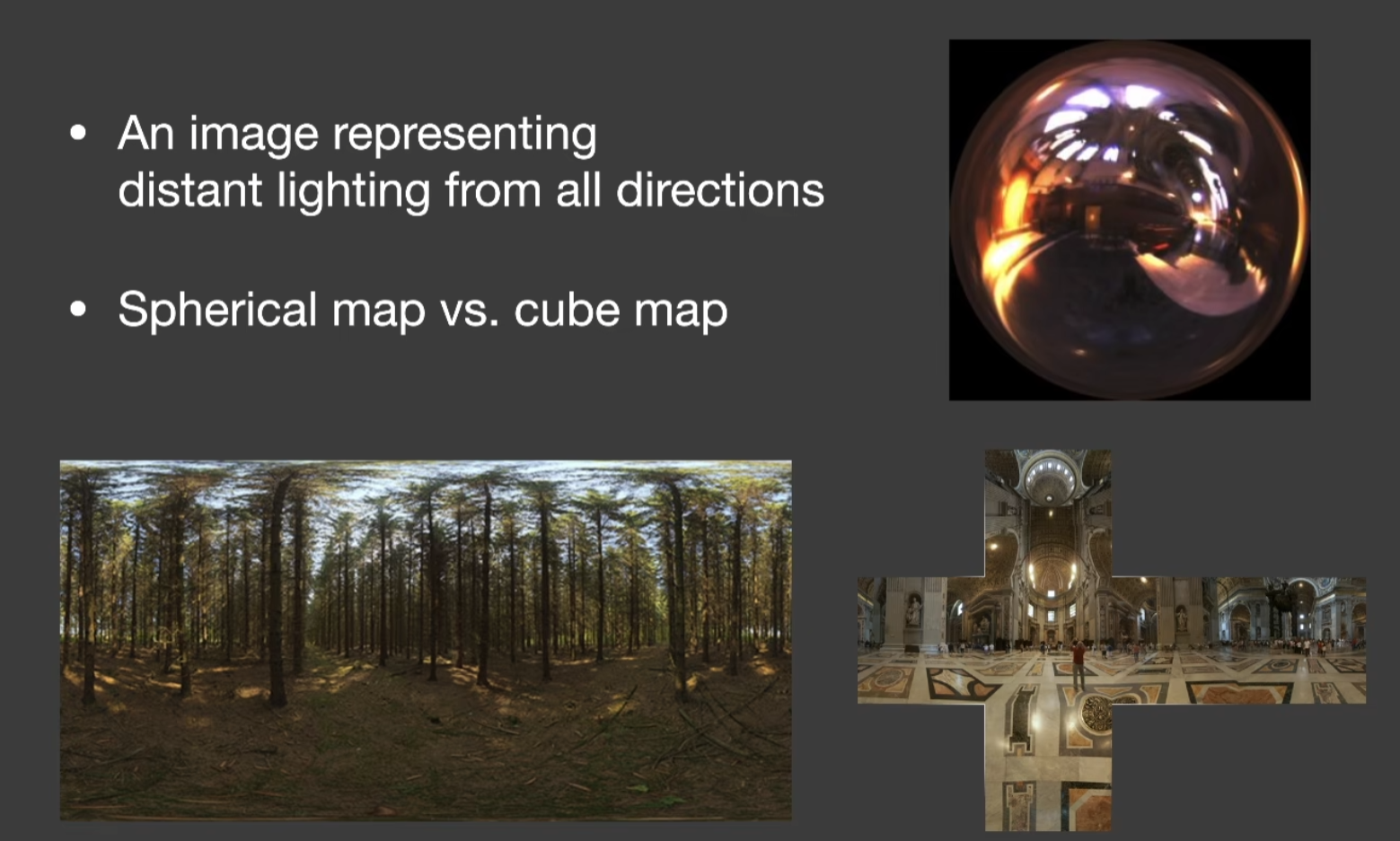

环境光照：用一张图记录在场景中往任何一个方向看，可以看到的光照
- 认为光照是来自无限远的

放一个物体在场景中，在不考虑遮挡/阴影的情况下，如何算出Shading

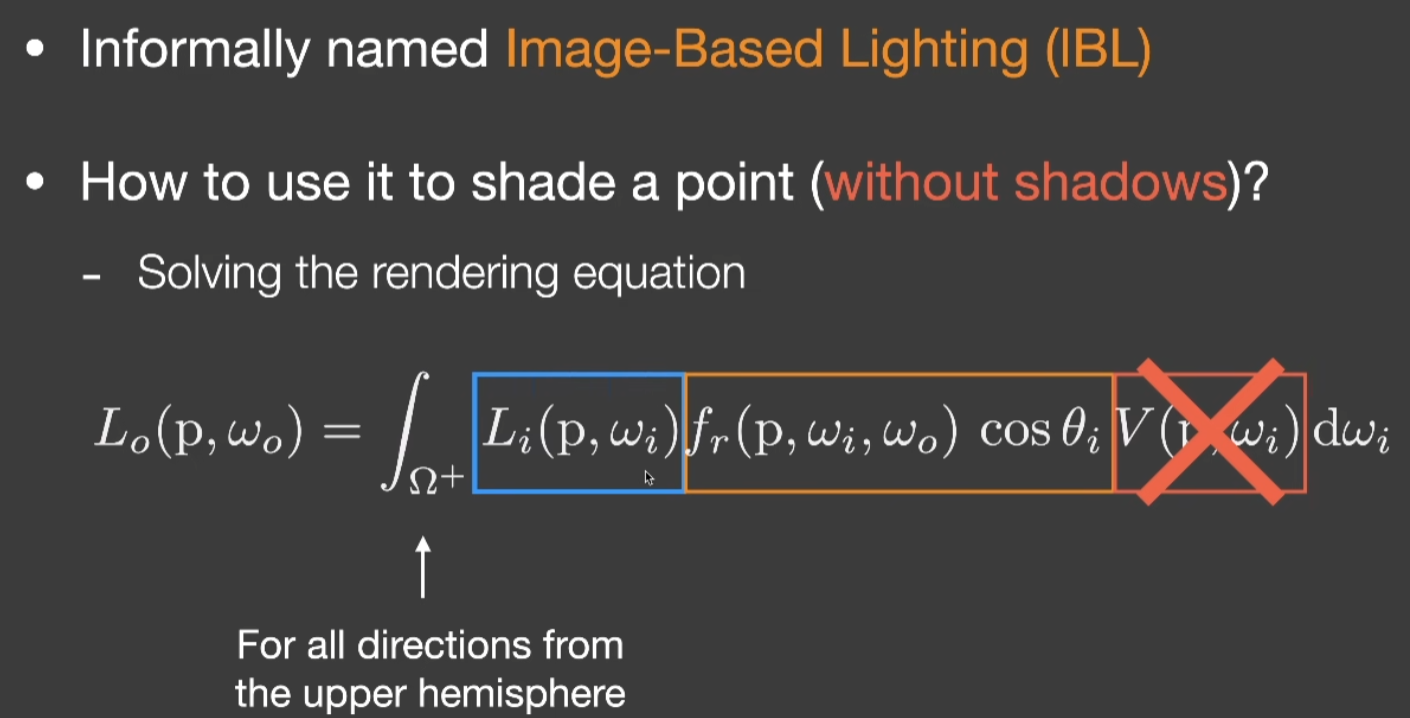

这种操作被称作Image-Based Lighting(IBL)

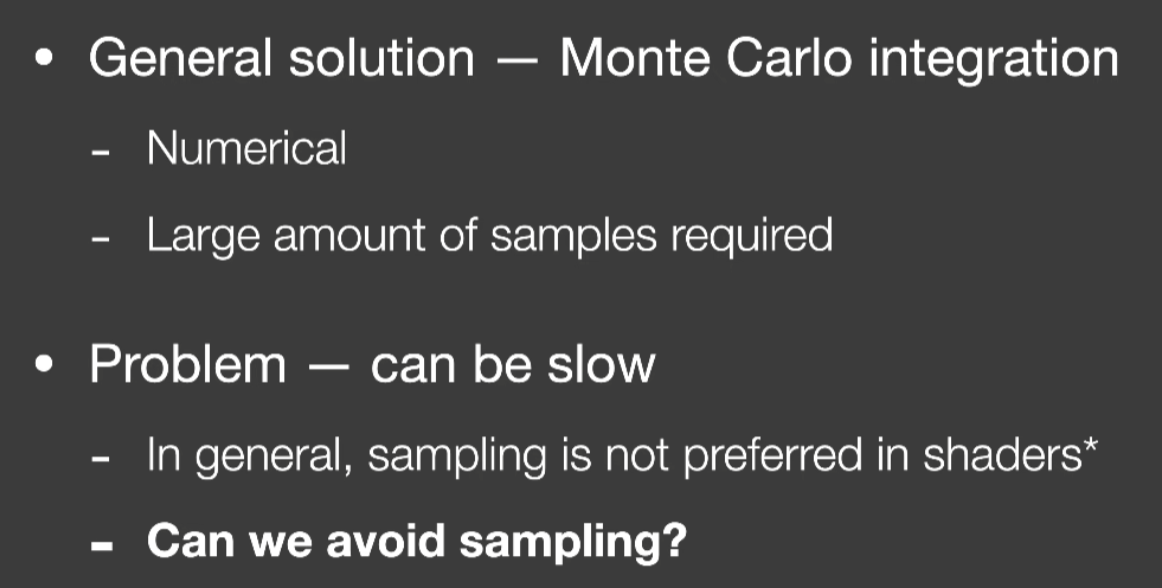

通用的解法就是用蒙特卡罗积分，但对任何一个fragment做会非常慢
在shader中使用采样的方法，都不能用于实时渲染(以前这么认为，现在或许有解决办法，也应该避免)

在IBL的情况下，任何一点的Shading不通过采样来得到
基本思路从观察开始
在rendering equation里面，不考虑visibility，是两个函数相乘再积分，一个是Lighting，一个是BRDF项

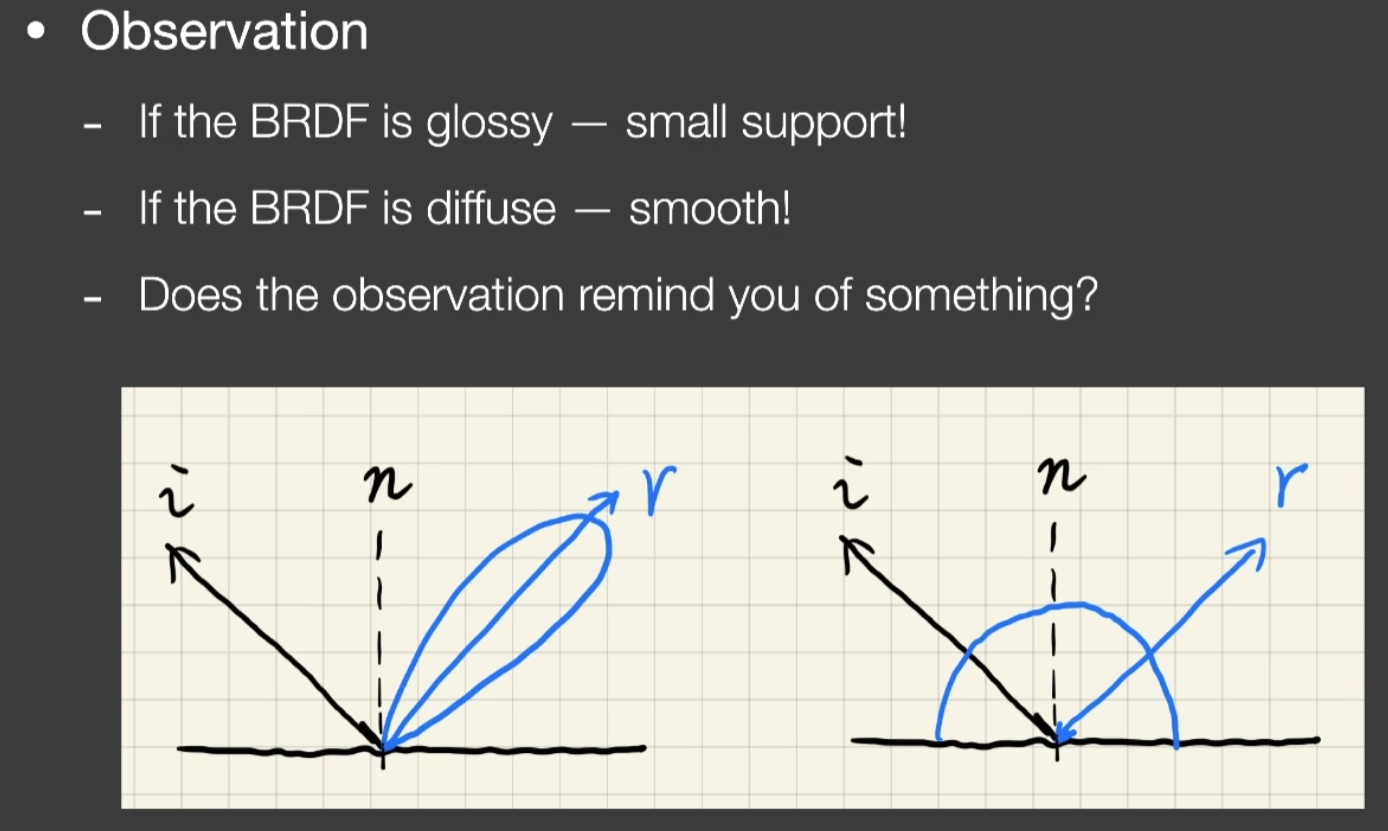

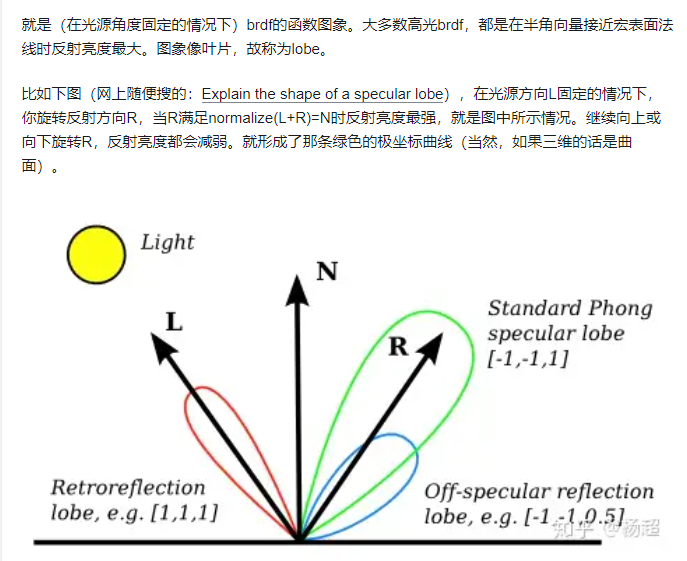

观察是这样的：如果BRDF是一个glossy的BRDF，渲染一幅图，从视角Incident，它覆盖的球面是很小的；如果是diffuse的BRDF，从入射方向看过来会向四面八方反射，在球面上会覆盖整个半球的区域，虽然区域非常大，但是非常smooth，它的值变化不大
如果BRDF是glossy的情况，它support就小；如果BRDF是diffuse，它就smooth

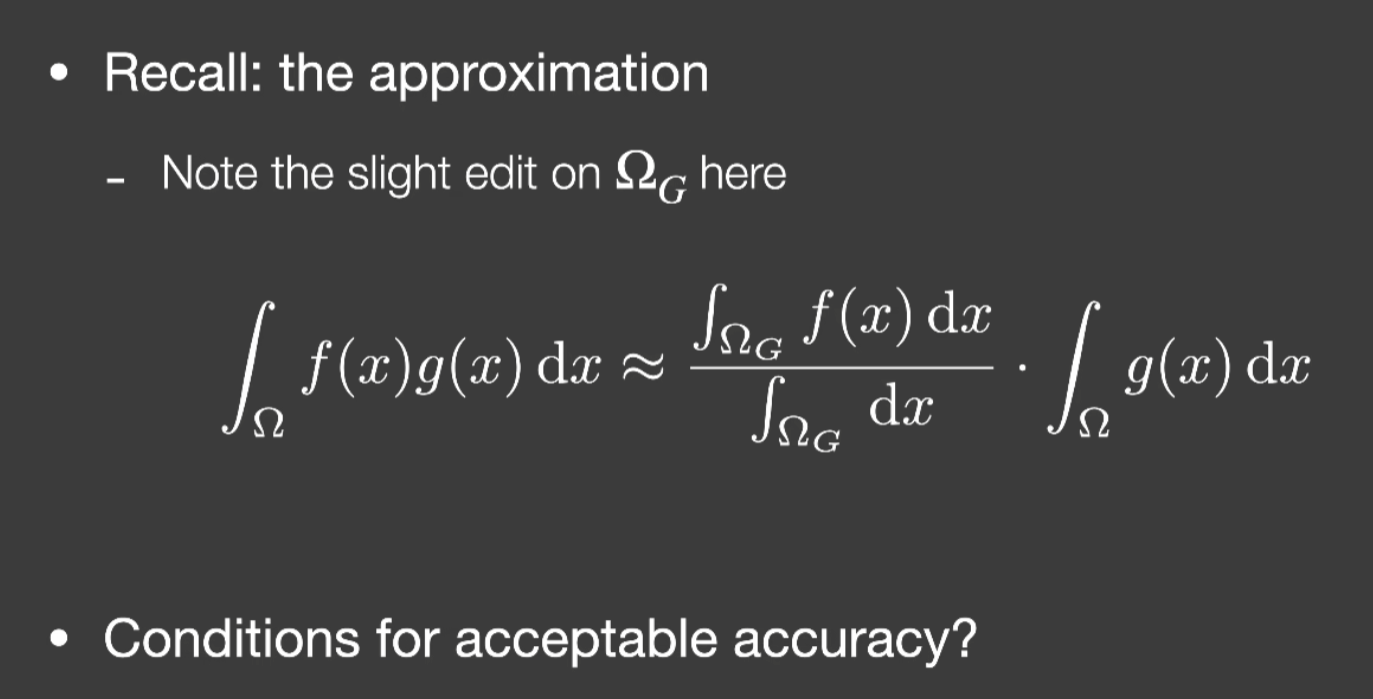

之前(Lecture 3)的近似方案
这里显示的把support写出来
在g(x)support比较小，或者g的值比较smooth的情况下，这个近似较为准确，对于BRDF来说，非常满足这个性质

所以可以做一个拆分，把除了BRDF(类比于g(x))以外的另外一项f(x)拆出来，对应这里的光照
光照在BRDF范围内的积分，去除以BRDF范围内的空的积分，做归一化
区分于做阴影时，把光照和BRDF留在里面，把visibility项拆出来，这个公式是可以根据需要来选用的
正是因为light和BRDF综合考虑挺难的，把light拆出来，发现就是在light所表示的球上，BRDF的lobe所覆盖的区域，把这个区域的light积分起来并且normalize

所说的事就是把IBL表示的图给模糊了
做拆分能够让lighting做一个pre-filter

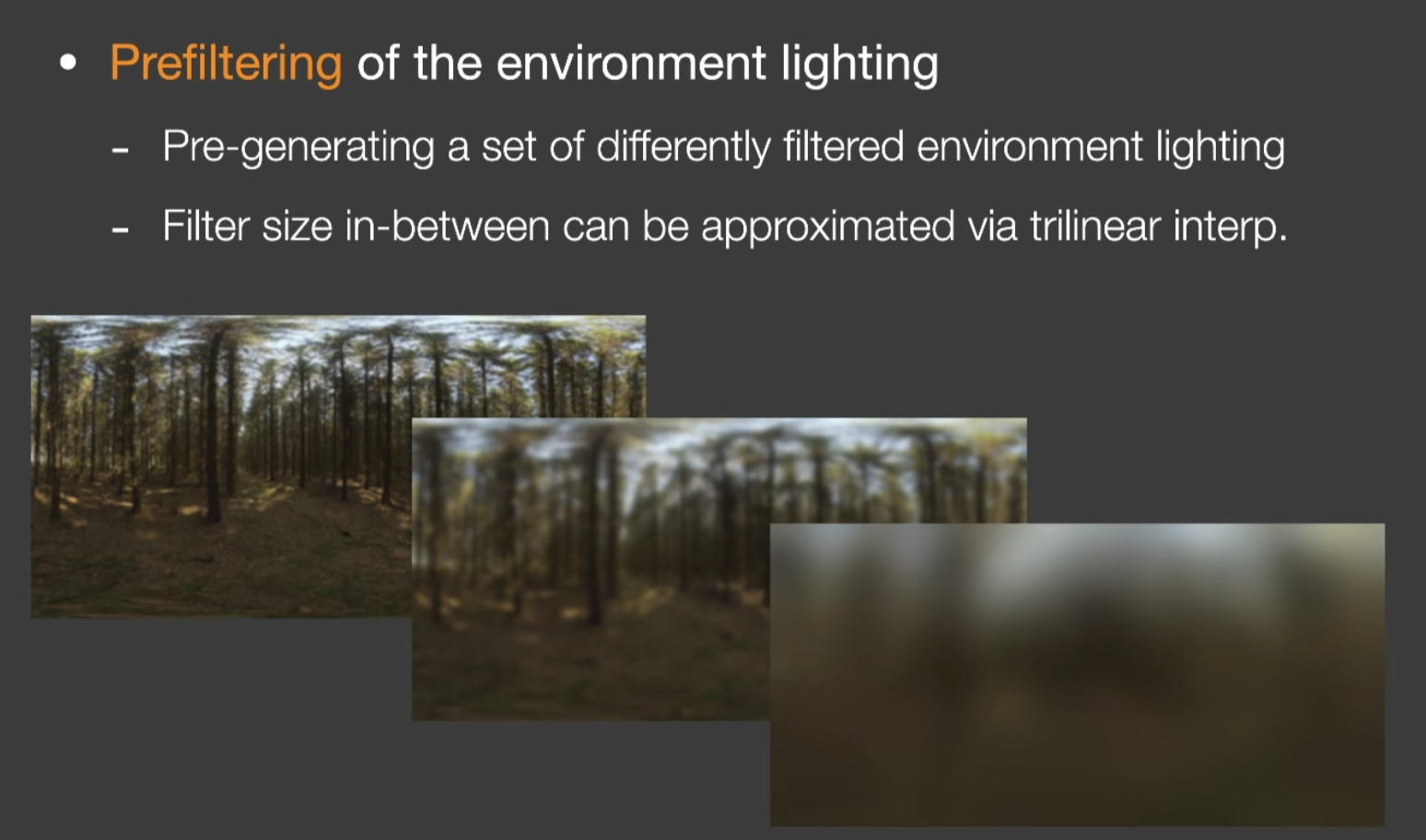

做pre-filter能干什么：

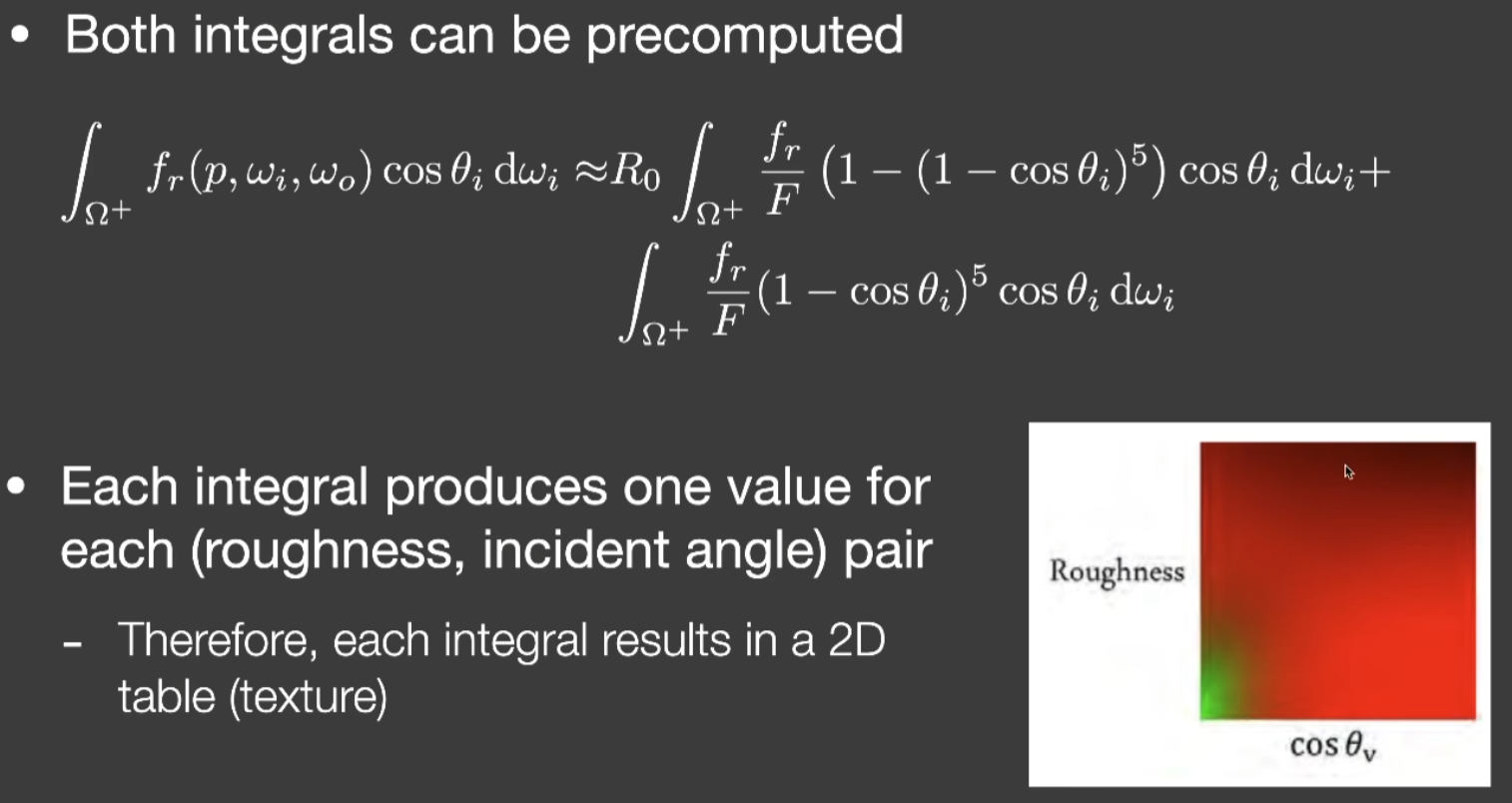

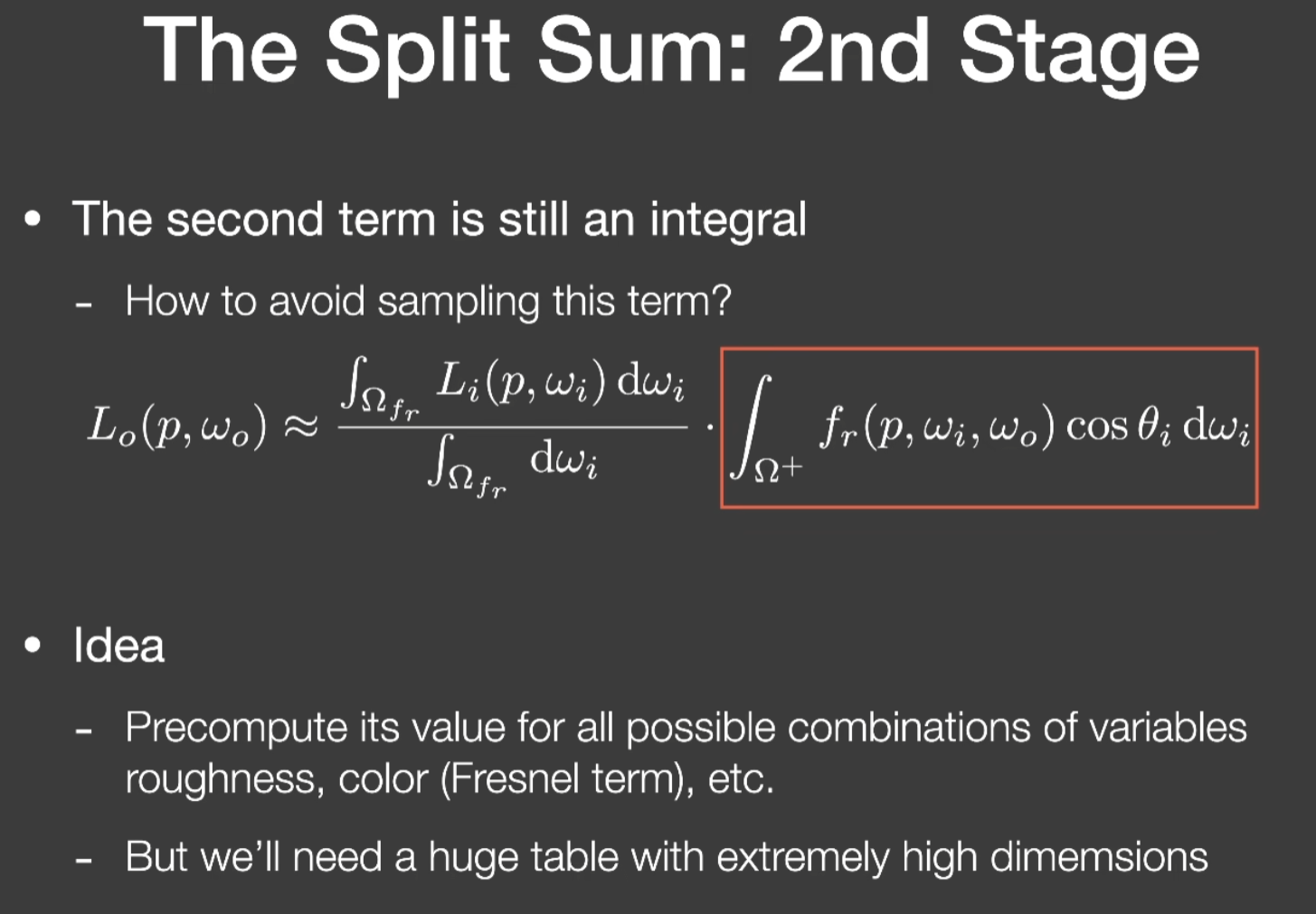

左边不用做采样的部分拆出来后，还需要计算右边剩下的部分，是一个BRDF的积分
可以做一个预结算，这里的预计算比较麻烦，因为要把所有的参数考虑进去

如果想预计算一个积分的值，它的参数空间非常高维，需要想办法降维

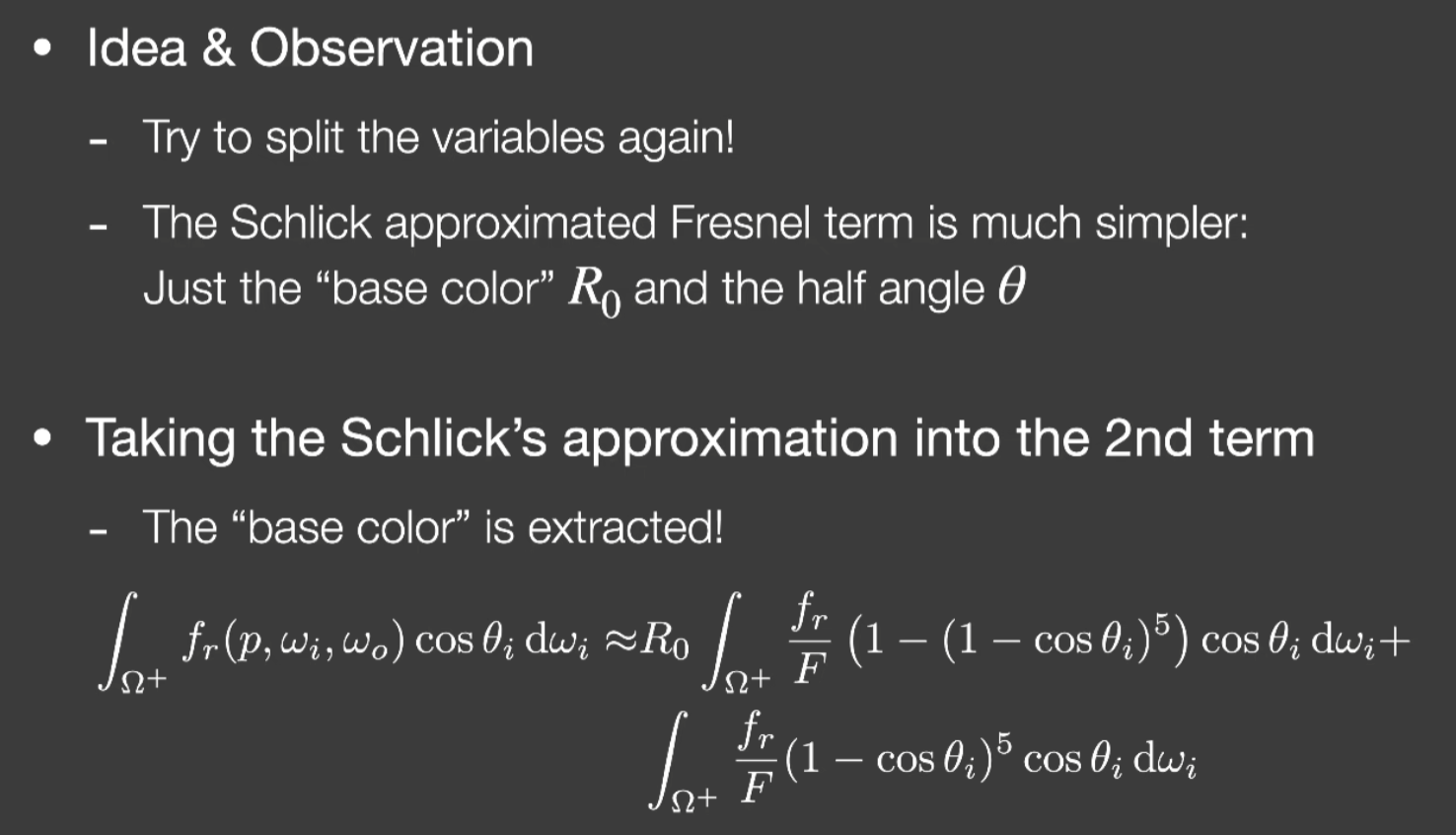

- 人们法线菲涅尔项用Schlick这种近似方式可以写成一种形式
- 把R0提出来，也就是消除了对基础反射率的依赖，剩下来只有两个变量，BRDF的Roughness和入射角θi
- 这时想做预计算只需对两个变量打一个表

通过以上两部分的处理，可以做到不需要采样，还可以在环境光下渲染不同的物体，得到一个非常好的结果

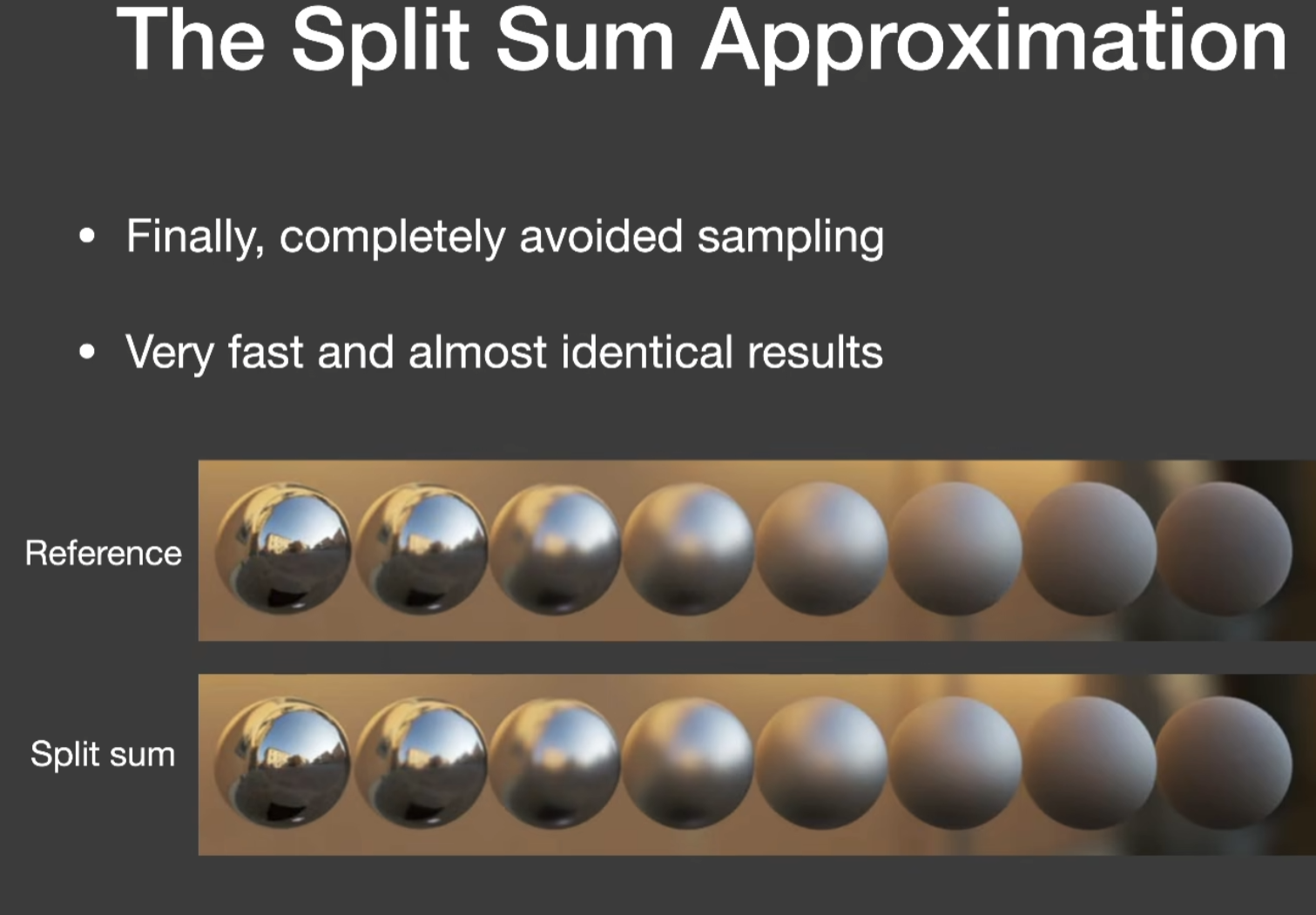

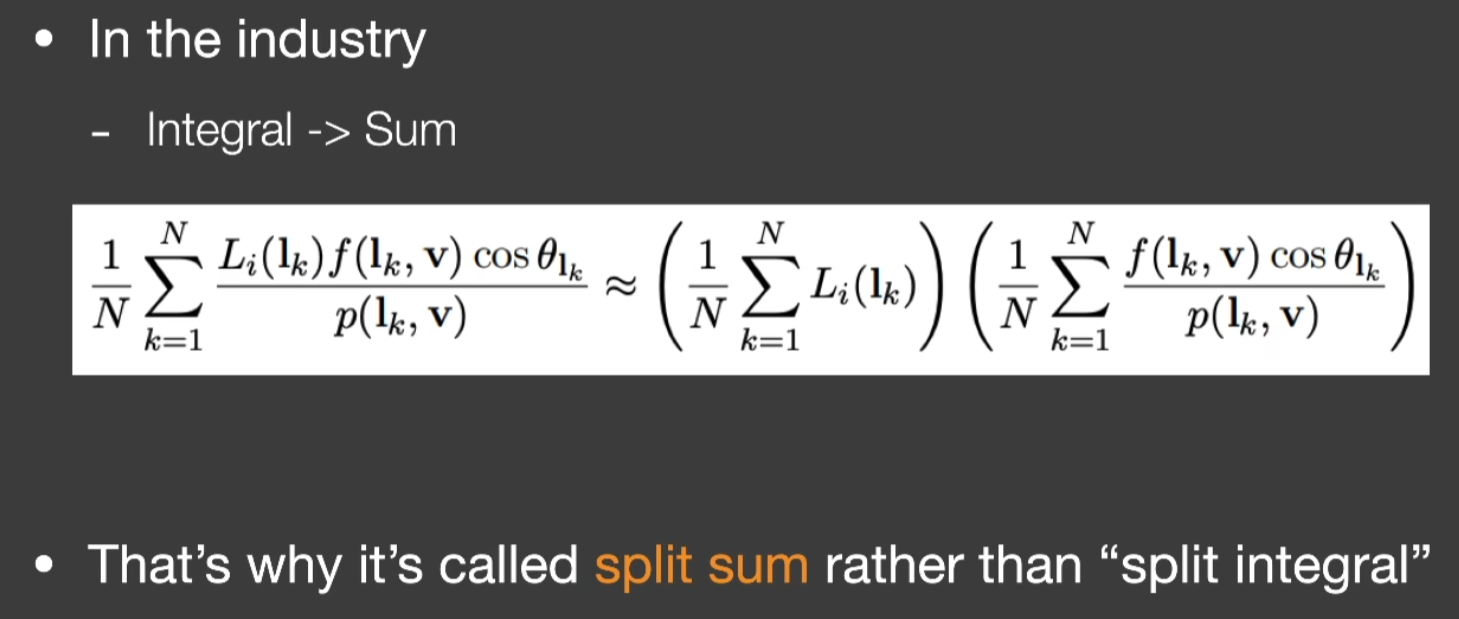

把一个积分或求和拆开，对两边再分别进行filter或查表，分别求和，这种方式本身有个名字，叫做split sum
split sum就是UE引擎PBR做到那么好的基础

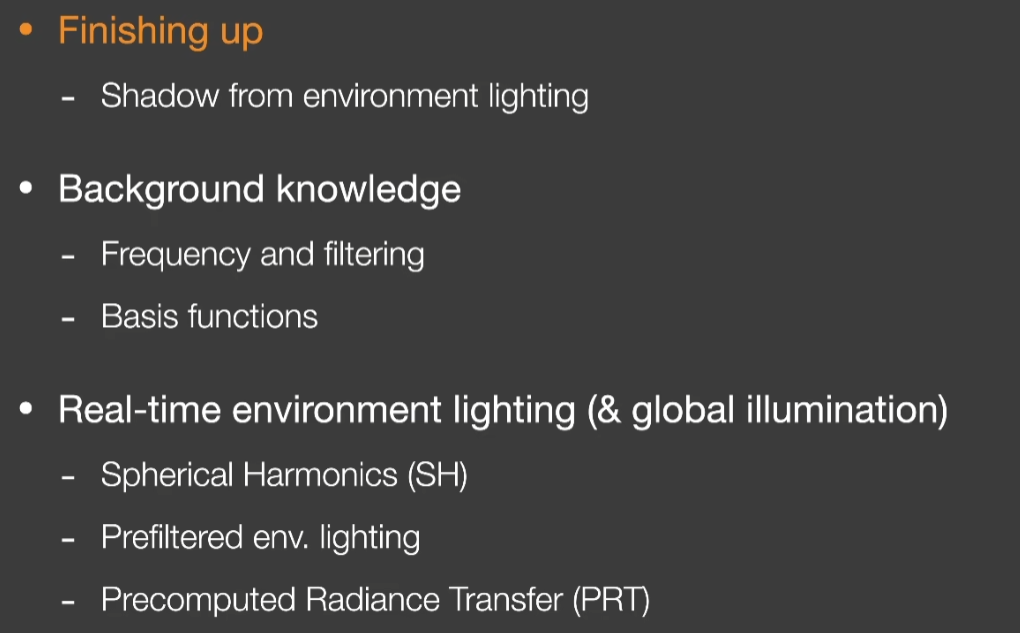

Lecture 6 Real-Time Environment Mapping

Shadow from Environment Lighting

不幸的是，非常难做
两个思路：
- As a many-light problem：
  - 把环境光理解成多个光源，每个光源需要生成一张Shadow Map，消耗线性于光源数量
- As a sampling problem：
  - 当成采样问题，每个Shading Point去解Rendering Equation，其中Visibility项是最复杂的问题；如果做Visibility项的拆分，要求support越小越准确、g(x)越光滑越准确，而Glossy的BRDF是高频的，环境光L这项的support是整个半球，所以不太容易做

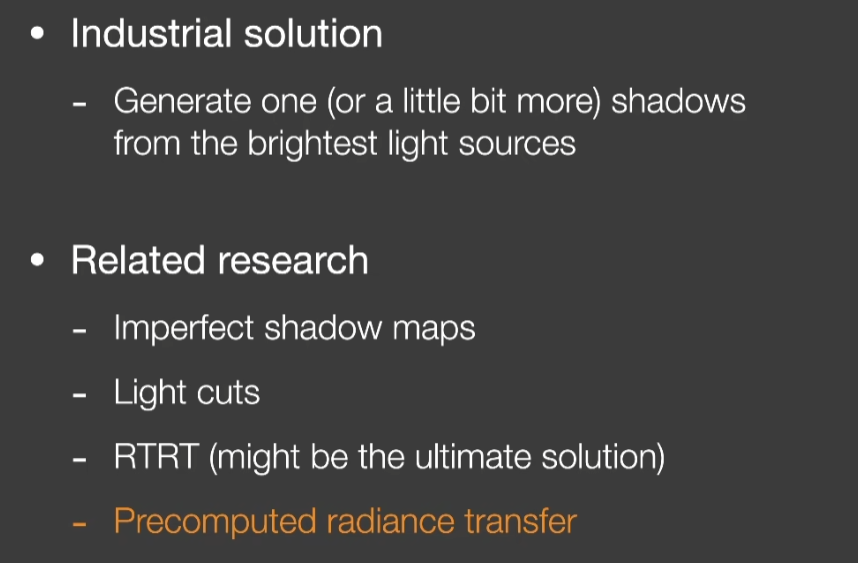

工业界在用的方法：
- 在环境光中取一个最具代表性的光源，比如太阳，从这个最亮的光源生成一张阴影

Backgroung knowledge

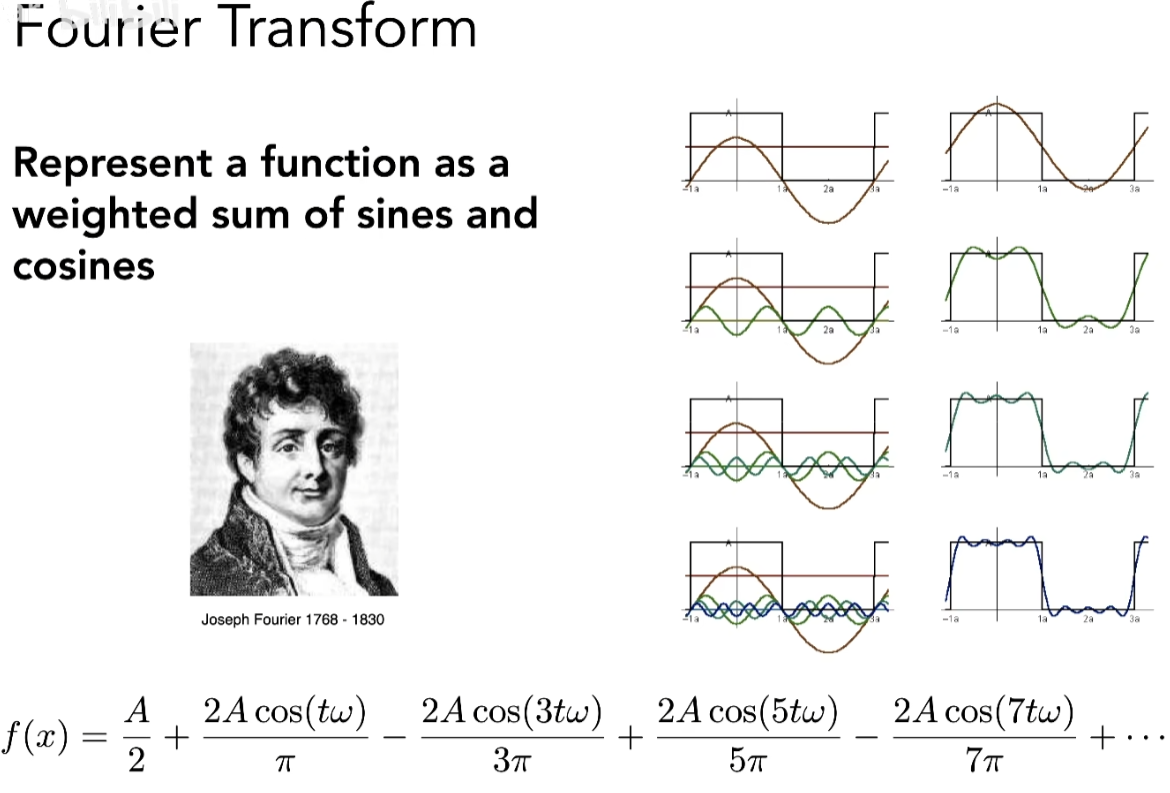

傅里叶级数变换
任何一个函数都写成一堆sin和cos的线性组合，并且这些函数都有各自对应的频率，这些函数称为基函数，这些基函数前面乘上系数再加起来，就能得到原始函数

一般讲频率的高频还是低频，就是指变化得快还是慢，不是时间层面的变化，而是在空间上，颜色变化得剧烈不剧烈

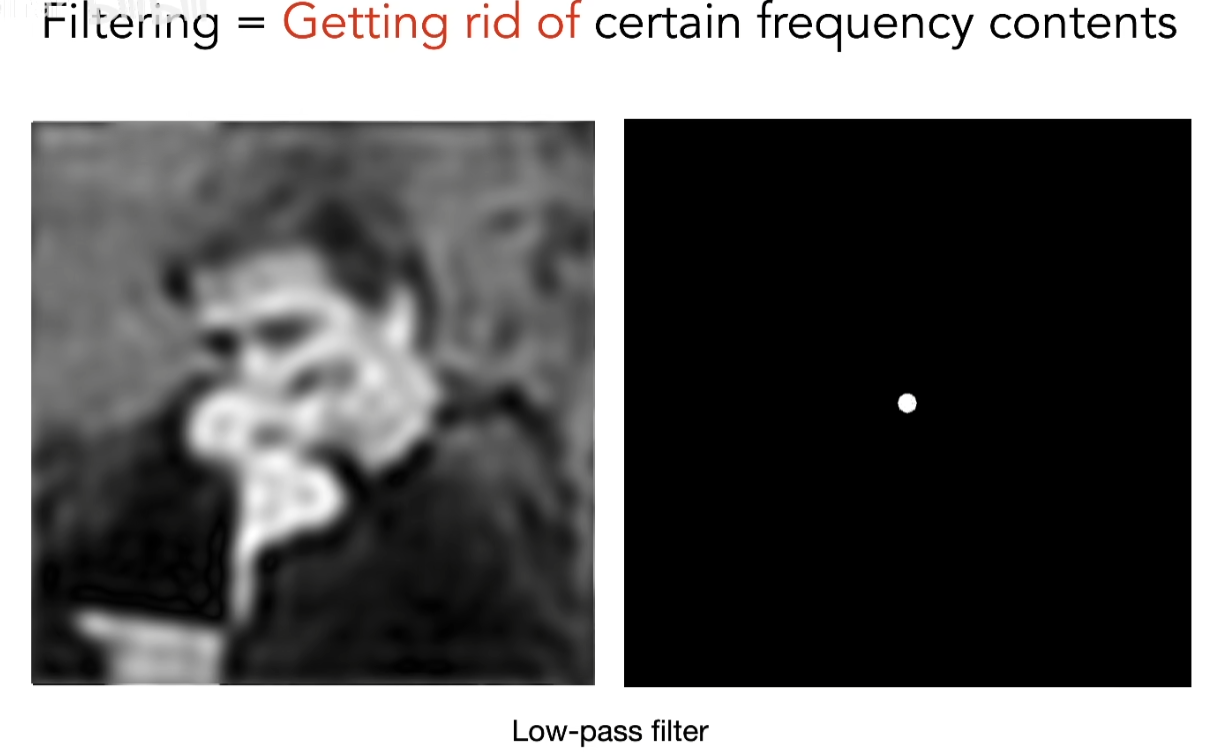

低通滤波器

滤波(Filtering)是指去掉一系列对应频率上的内容
低通滤波器，留的是比它低频的频率

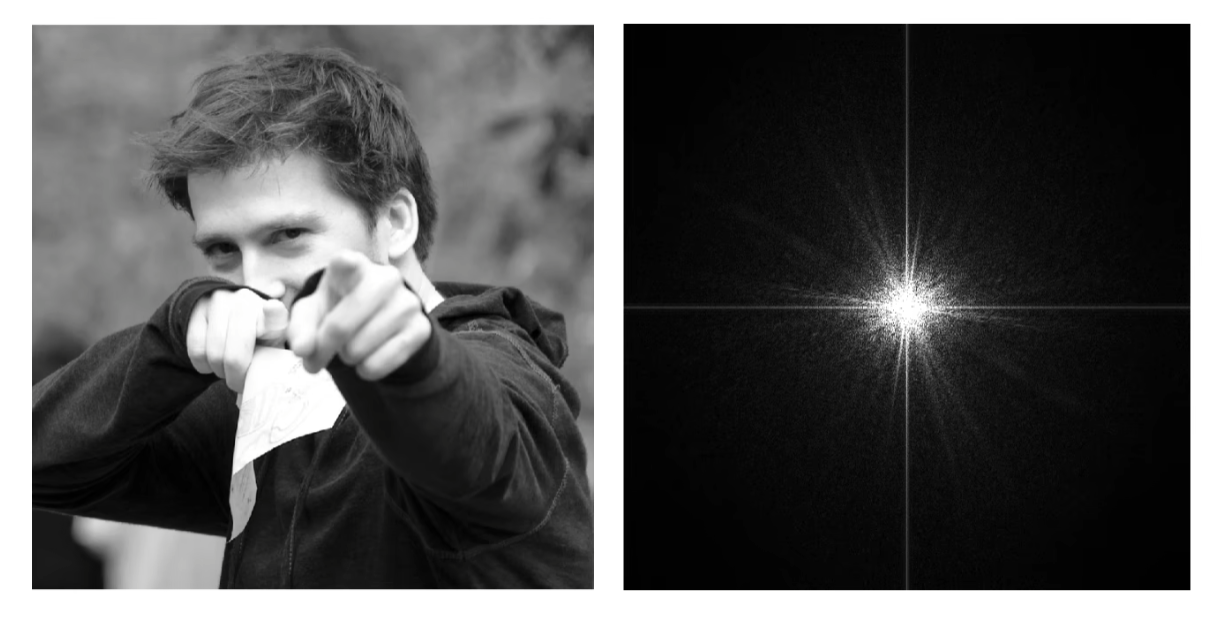

对于一张图，只保留低频的部分，还是基本能看清的

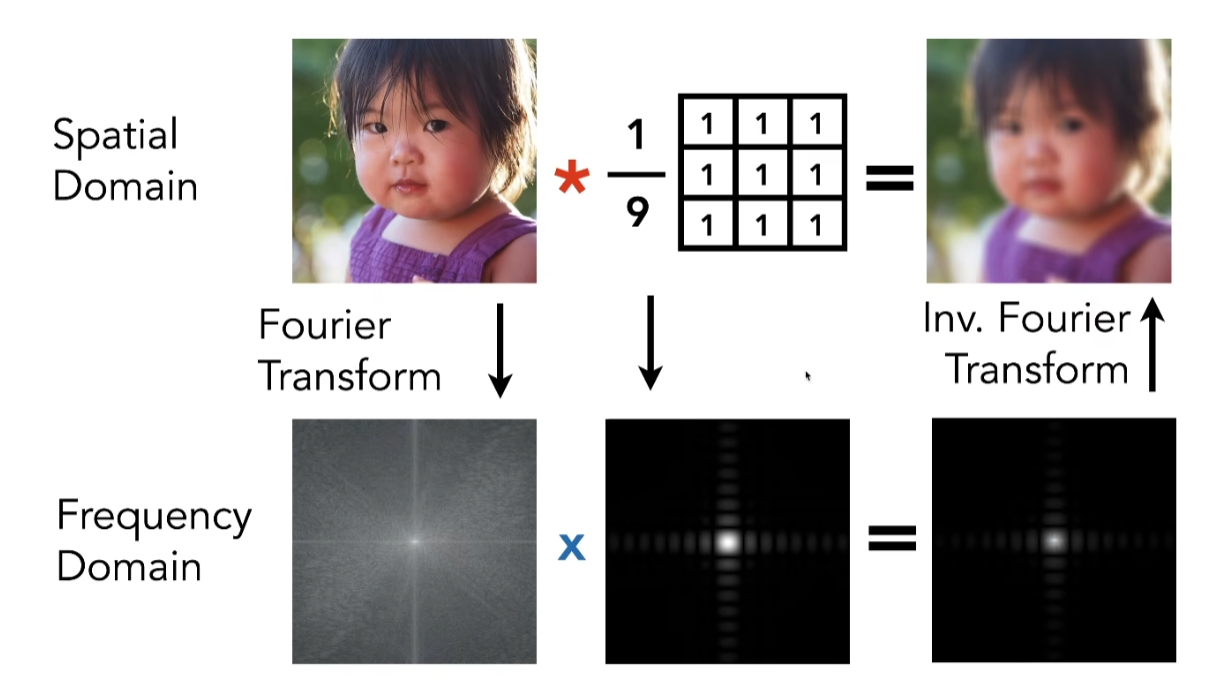

实域做卷积，相当于在频域做乘积

认为两个函数乘积再积分起来就是一个卷积/滤波操作
可以理解成实域上的两个信号卷积，等于频域上两个信号相乘
频域上两个信号各自的频谱，其中有一个是低频的，它们在频域上相乘的结果就是低频的，再积分的结果也是低频的

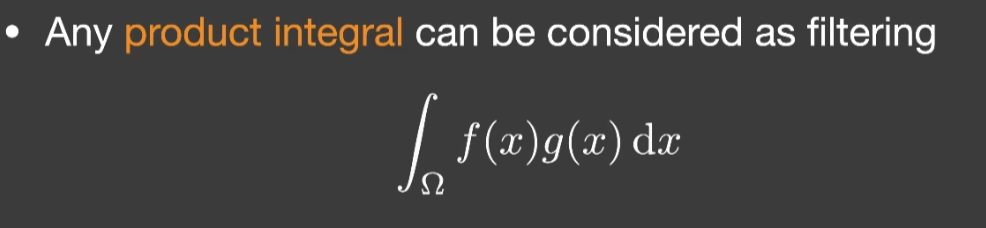

只要满足上述式子的性质，叫做product integral，认为存在一定的滤波意义

Real-time environment lighting

先不考虑Shadow，在都是diffuse物体的情况下做Shading

Spherical Harmonics

球面谐波函数
它是一系列二维的基函数，并且都是定义在球面上的
非常像一维的傅里叶级数

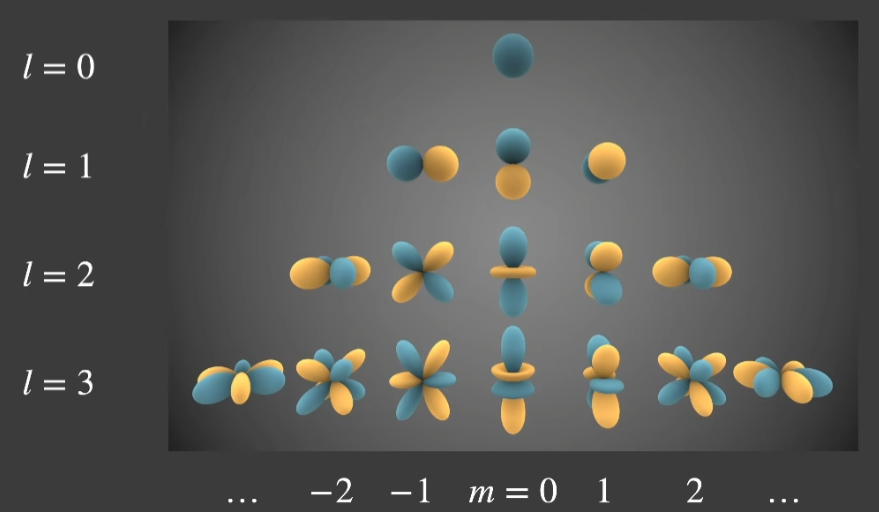

SH可视化

不同频率的函数个数也不同
每阶(l)的SH有2l + 1个不同的基函数，并且它们有固定的编号
前n阶有n^2个基函数
阶越高，对应的频率越高，基函数的数量也越多
每一个基函数利用勒让德多项式来写

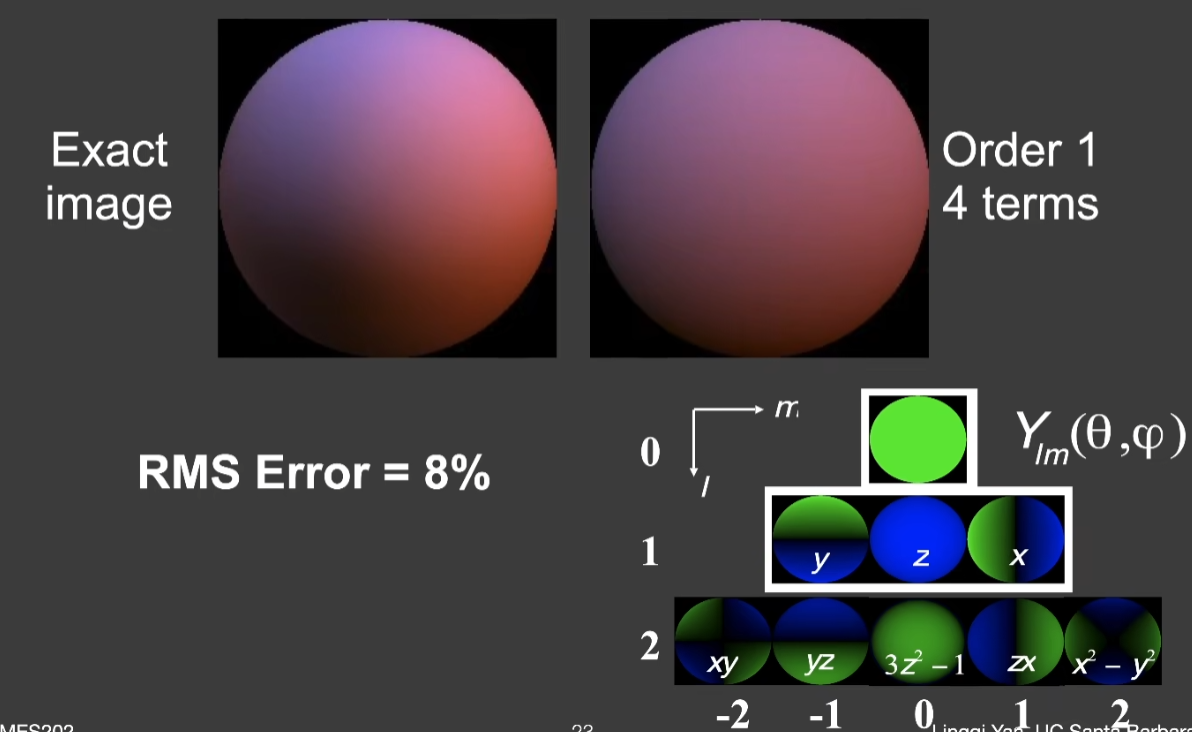

SH可视化

任何一个二维的球面函数，如果展开成用SH的线性组合来描述，对于任意一个SH，B_i(x)，前面的系数c_i，可以用这条性质来得到
对应位置逐点相乘再积分

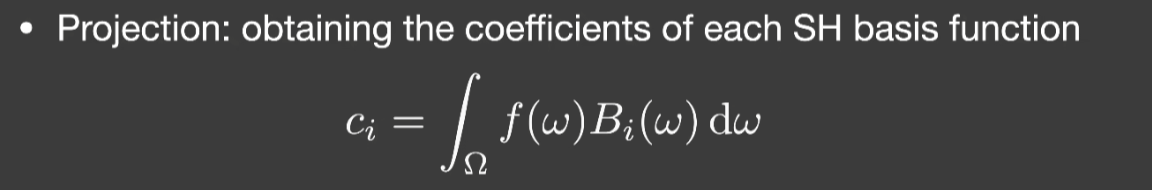

用基函数来描述的时候，求任何一个基函数的系数c_i的过程称做投影，任何一个函数f(ω)，都可以求出它在任何一个基函数上的投影

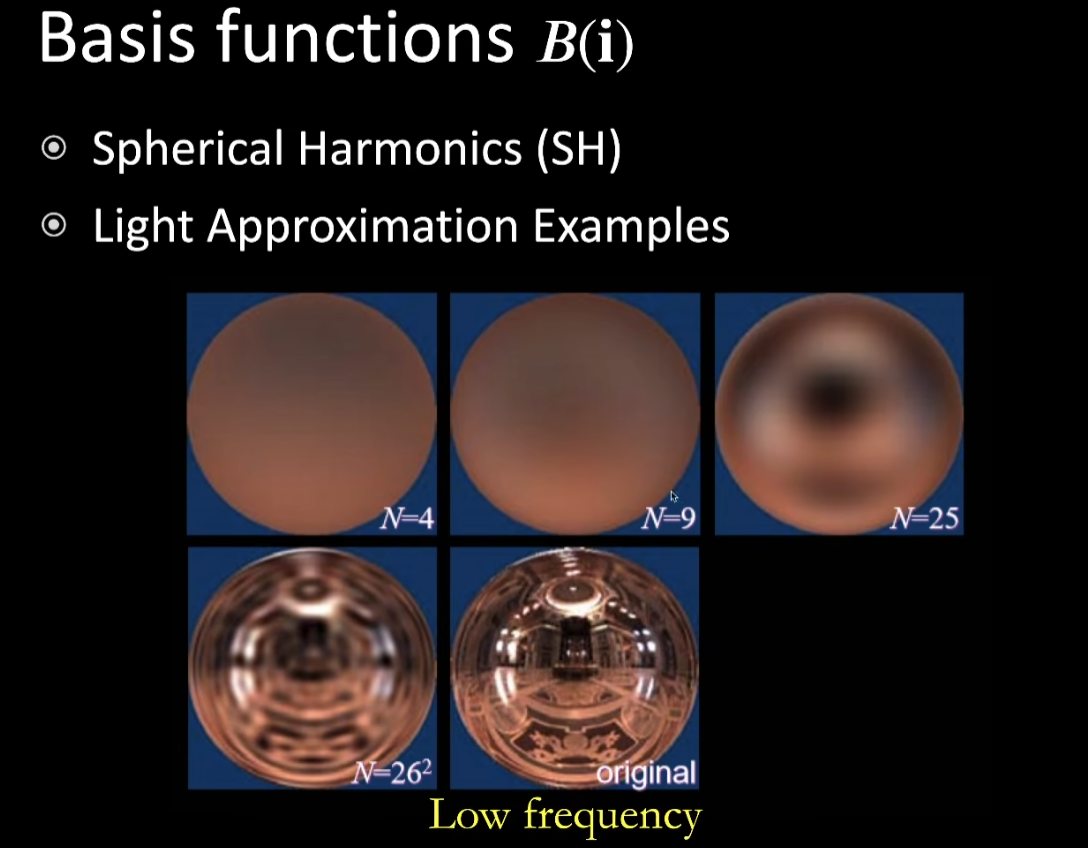

如果想用基函数来恢复出原来的函数，人们并不想用太多阶去表示，如果只用前四阶来表述，已经可以得到不错的结果，恢复出的函数只保留了最高阶的频率

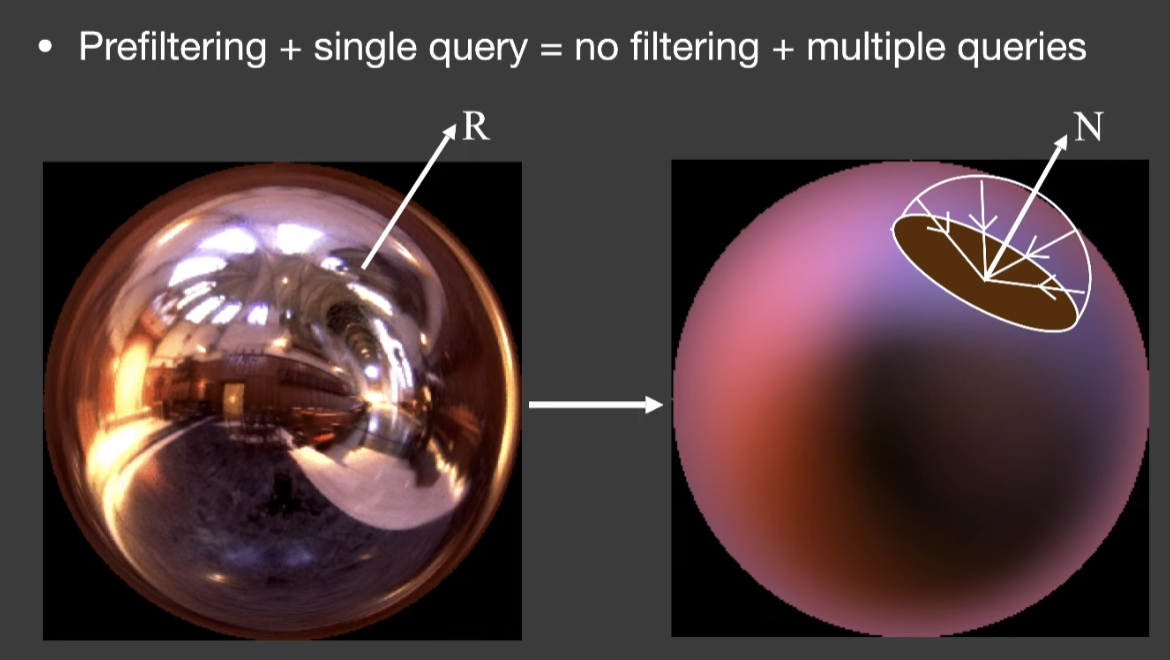

Recall: Prefiltering

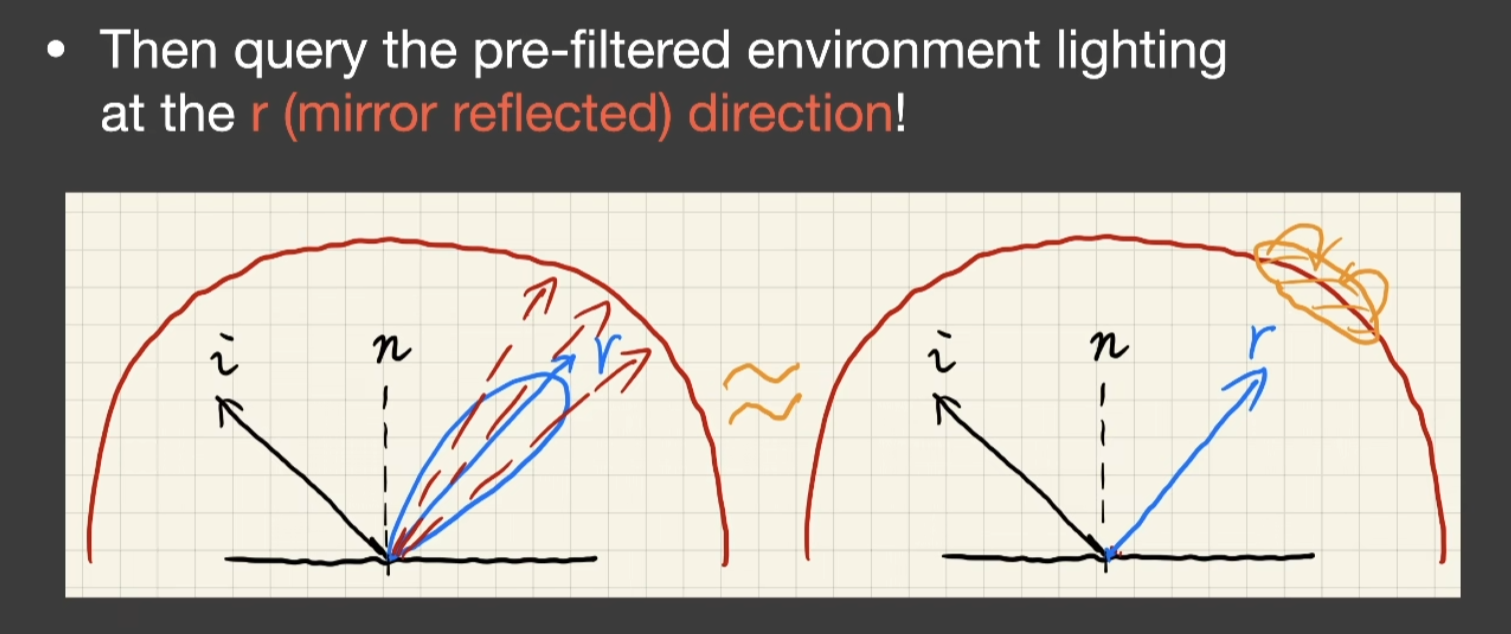

如果有一个环境光，沿着镜面反射方向去查它的某一个值，会感觉在看一个镜子
如果先把环境光做一个filtering，也就是模糊，同样去沿着镜面反射方向查它的某一个值，看上去就是diffuse
所以Prefiltering过的环境光加上一次查询，就好像不做任何的滤波，在任何一个点去查任何一个方向的环境光它的值是多少，这两个基本等价

Diffuse Shading in Render Equation

Diffuse BRDF之所以简单，因为Diffuse是Smooth的
在Rendering Equation里，我们要解决的是Lighting乘以BRDF，只考虑Shading，没有Visibility项
Lighting是整个Environment map过来的一个球面函数，整个BRDF是定义在半球上面的很光滑的函数，它们两个做逐点的相乘然后积分起来，正是product integral的操作

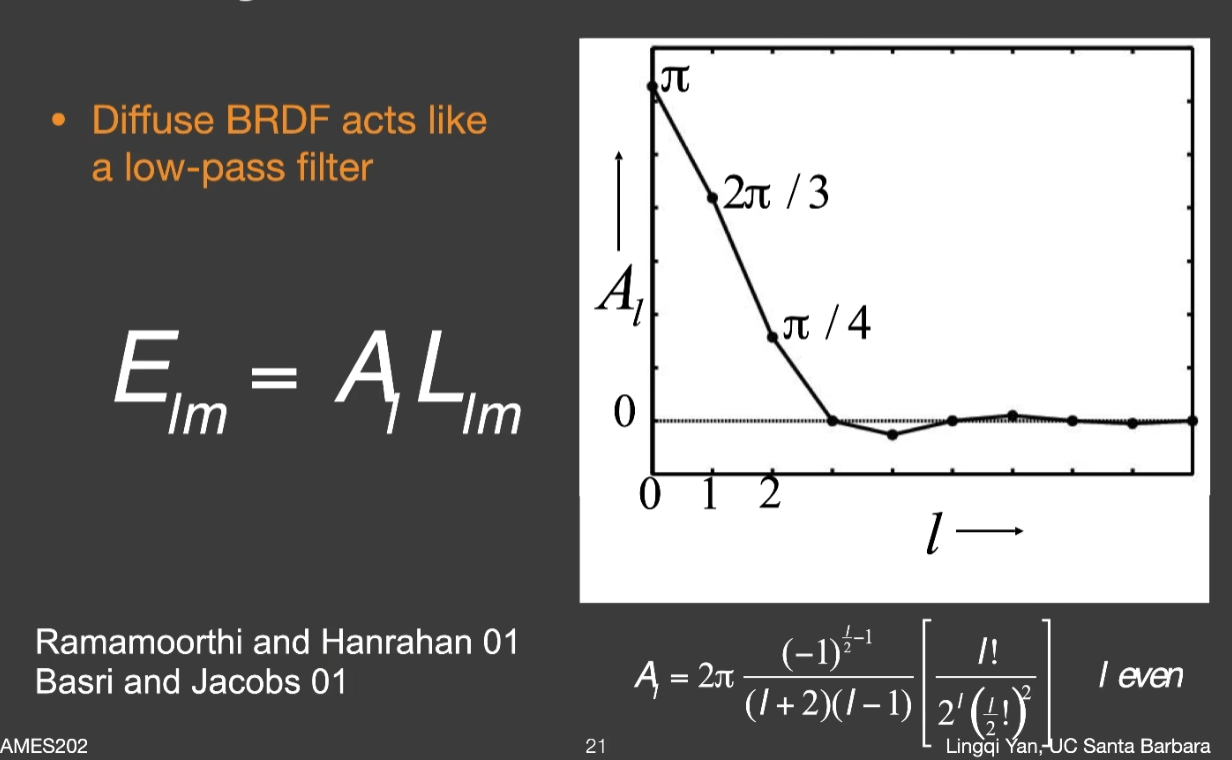

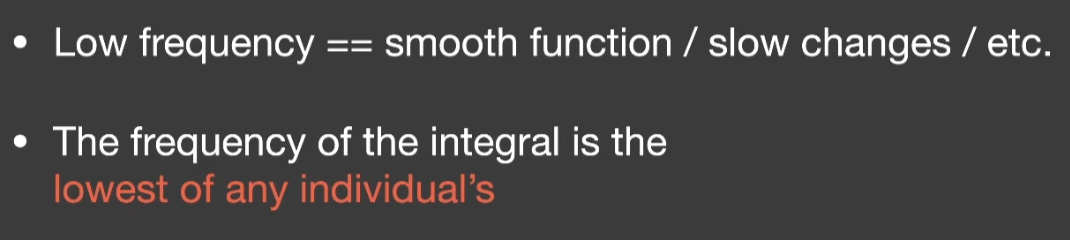

环境光可能很复杂，有高频有低频，而BRDF在Diffuse时有个很好的性质，好像是一个低通滤波器
所以，是否可以用很少的SH基函数来描述Diffuse的BRDF，实际上用三阶就可以很好地描述
可以理解为，要把Diffuse BRDF投影到SH，只有前面几阶有值，意味着它根本就没有后面几阶描述的高频信息

引入前一阶的SH来描述光照

由于两个函数做product integral时，两个函数乘出来的结果的频率肯定由较低频率的函数决定。因此环境光不管有多高频，只要用它照亮一个Diffuse物体，基本看不到什么高频信息
显而易见的是，diffuse球上不会反射出多复杂的光照
既然BRDF可以用非常低频的前三阶SH来描述，那为什么Lighting要用那么高的频率呢

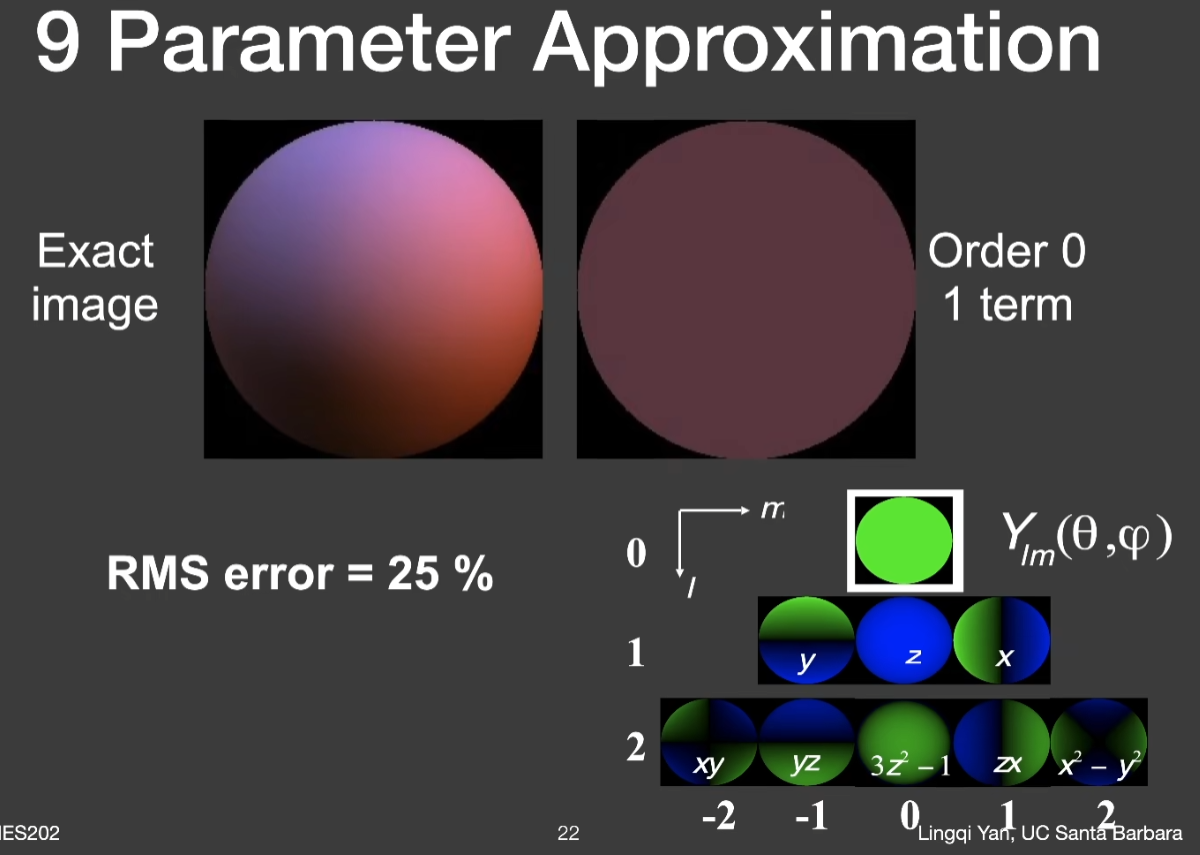

引入前两阶的SH来描述光照

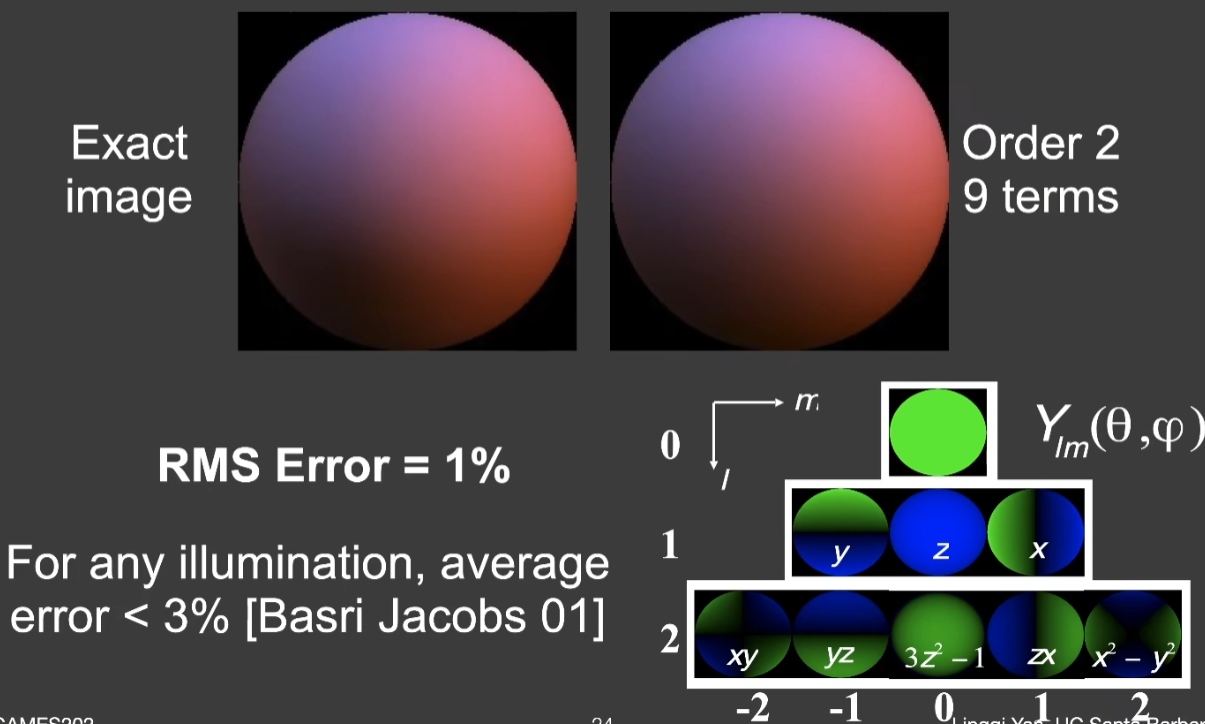

引入前三阶的SH来描述光照

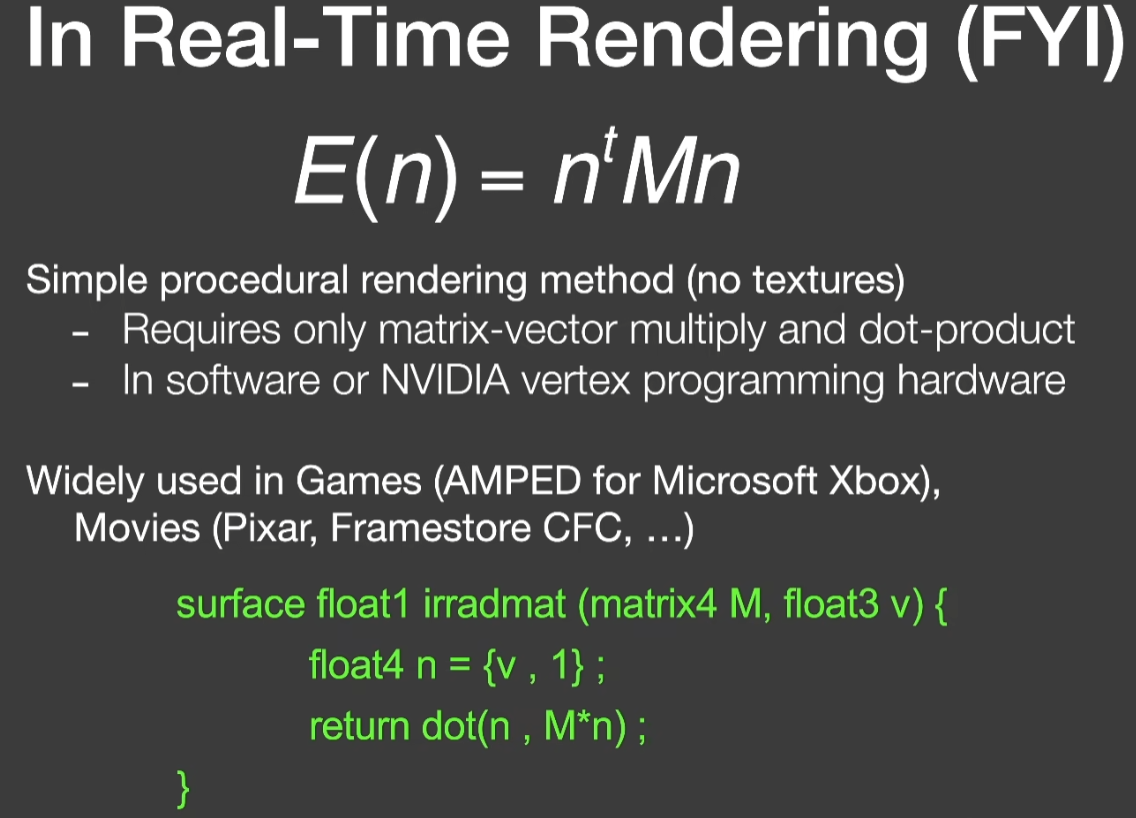

结论：对于任何的光照条件，只要材质是Diffuse的，都可以用前三阶的SH来描述光照，用它照亮Diffuse的物体
剩下的问题：
- 没有阴影
- 其他材质

PRT

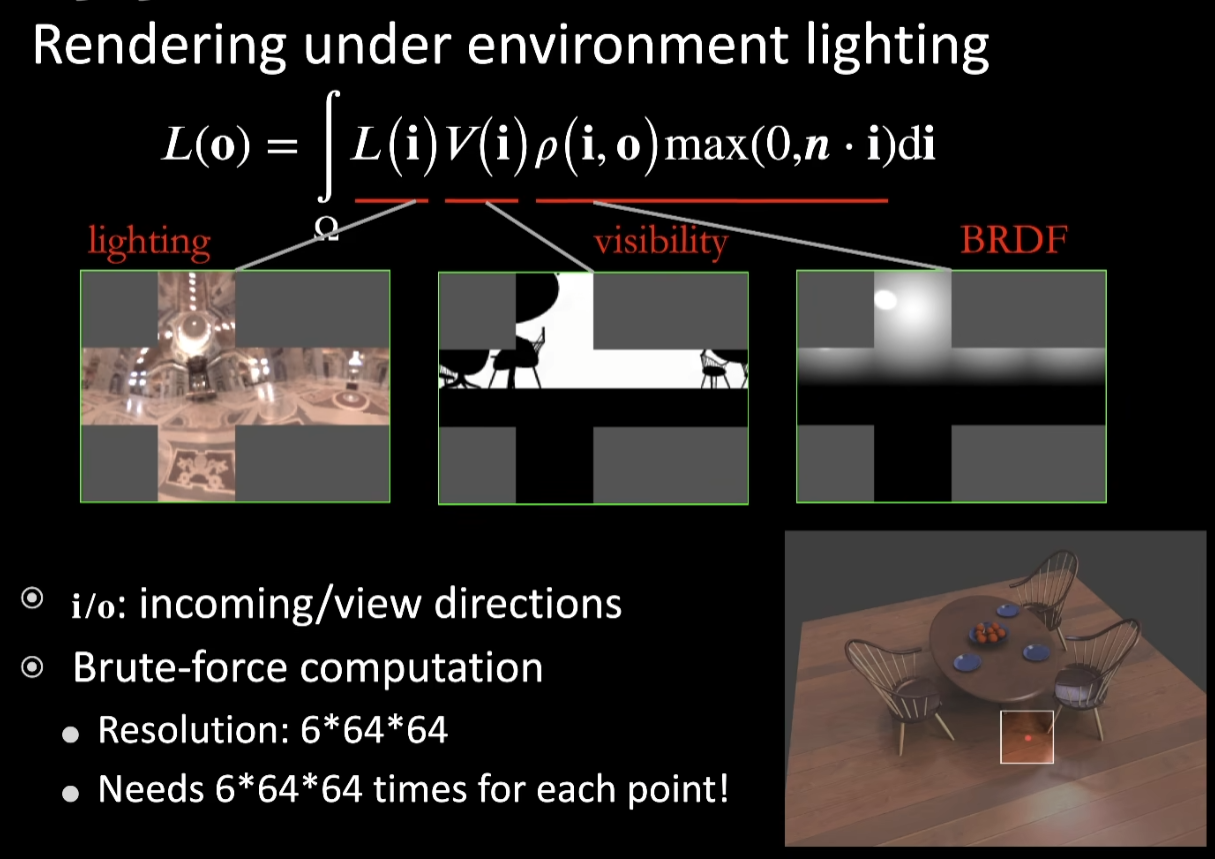

PRT的思想认为，整个场景其他东西都不变，只有光照可以发生变化

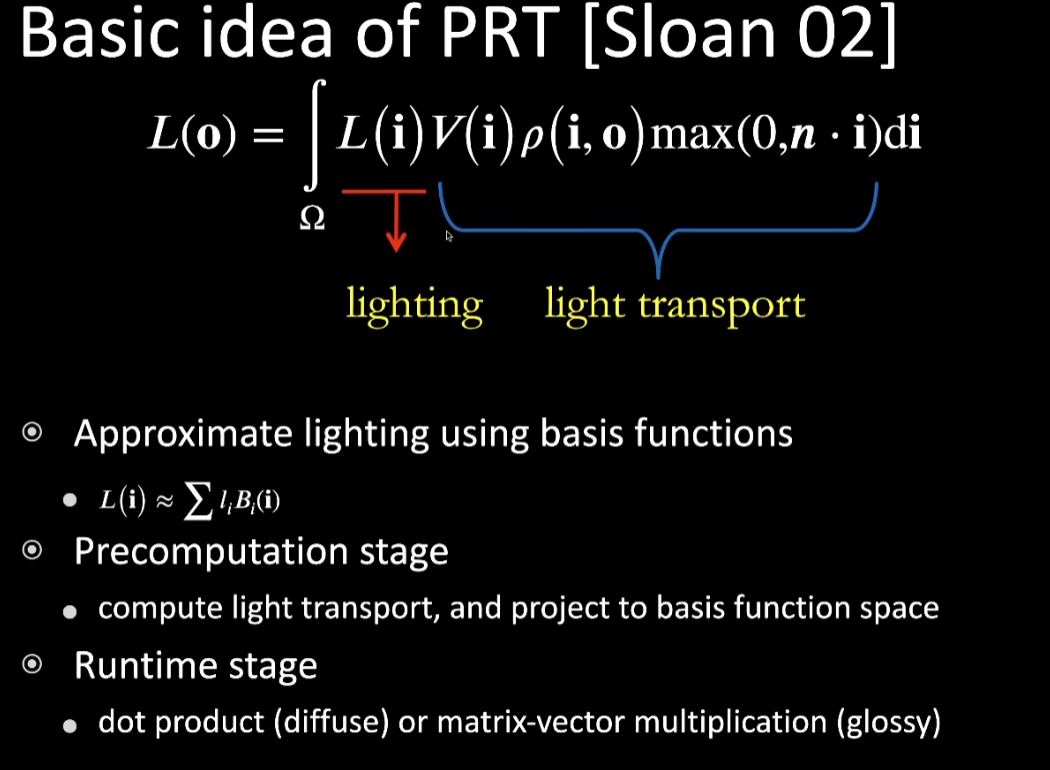

把Rendering Equation里面看成两部分

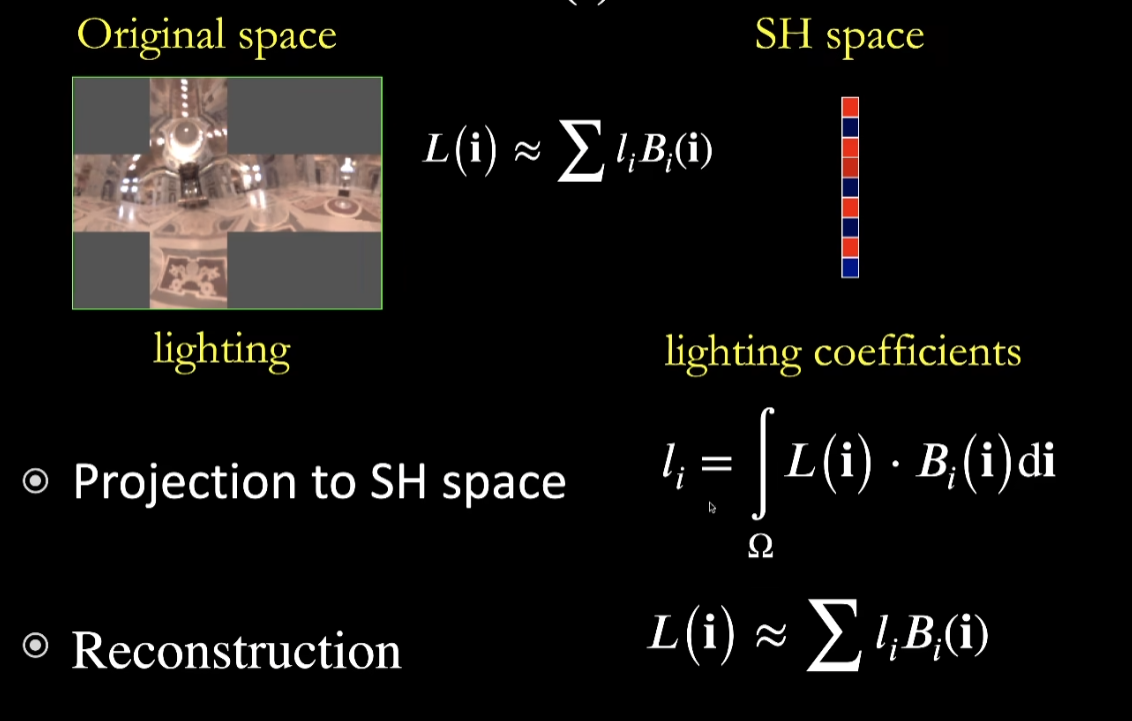

把Lighting表述成一系列基函数乘系数再相加

Diffuse下计算Shadow + Shading
代价是场景中的物体都不能动
对于预计算的光源，如果把它投影到SH上，如果光源发生了旋转，可以立刻得到旋转之后SH前面的系数如何变换

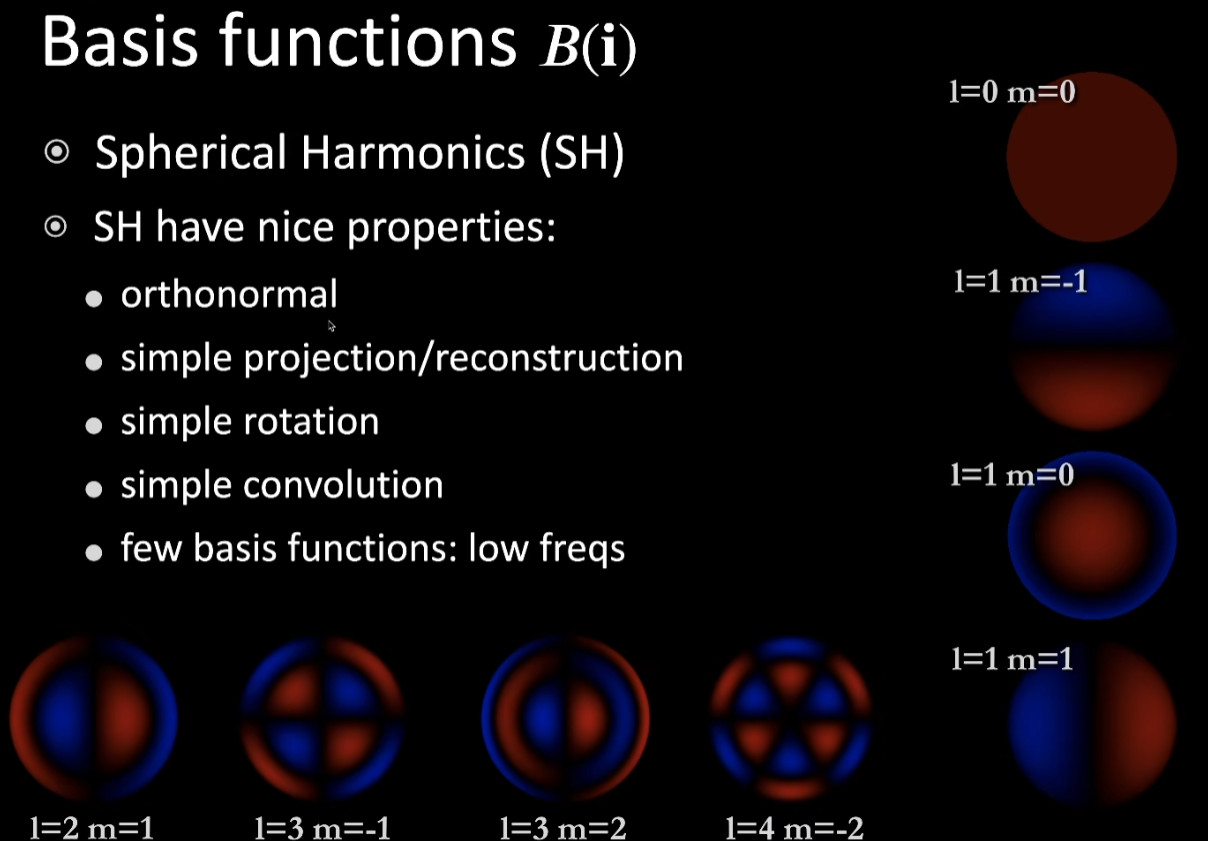

SH另一种可视化方式

SH有一些很好的性质
- 正交性：SH是一组正交基。把一个基函数投影到任意的另外一个基函数上去，会得到0(投影到自己是1)
- 非常支持旋转，任何一个旋转后的基函数，都可以被同阶的基函数的线性组合得到

Lecture 7 Real-Time Global Illumination (in 3D)

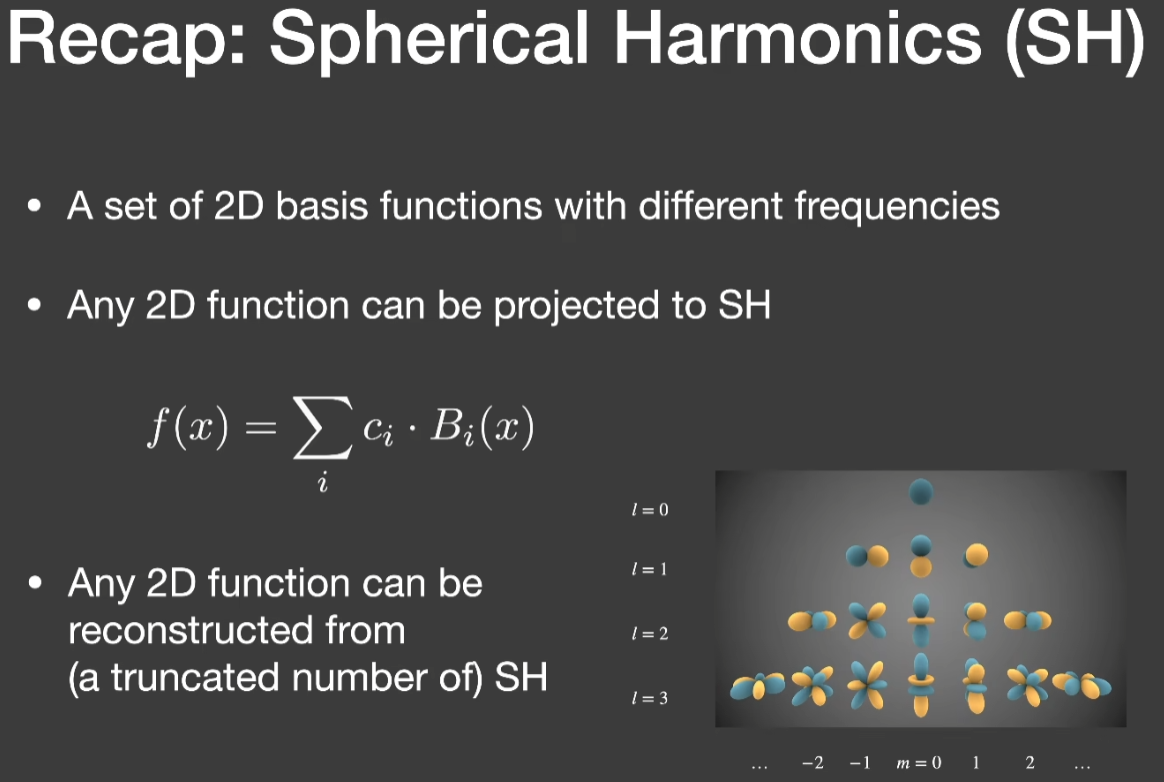

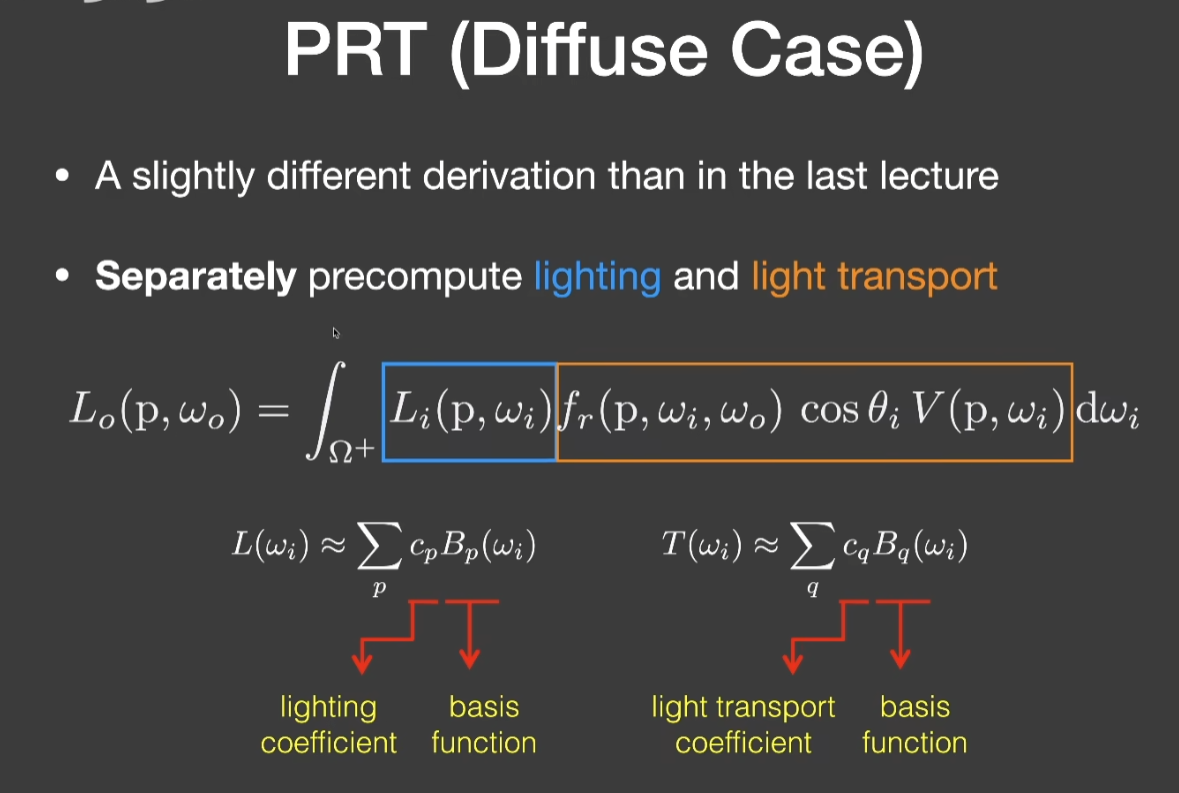

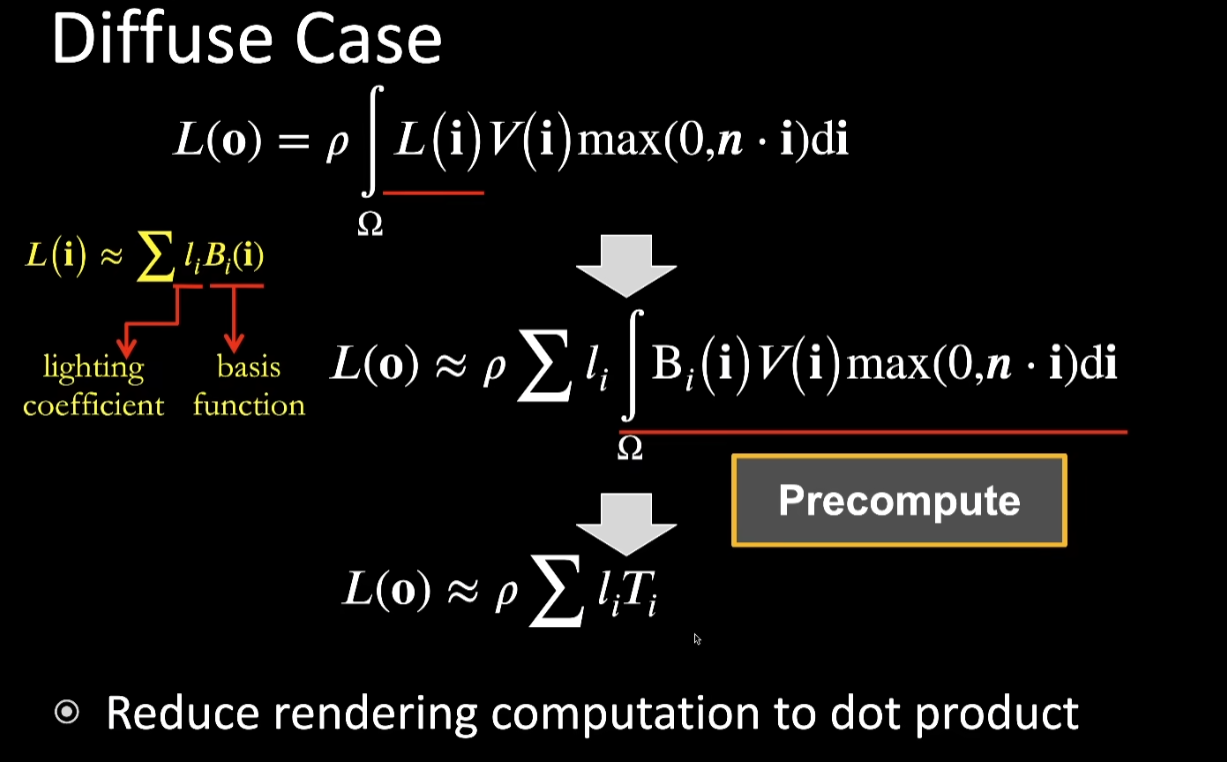

Diffuse Case

对于lighting和light transport如何做预计算
- 上节中从Rendering Equation出发，先把lighting写成一个加数的描述方法，剩下的部分就好像把light transport投影到basic function上。这是一种理解
- 另外一种理解是不考虑先后顺序，两部分分别做

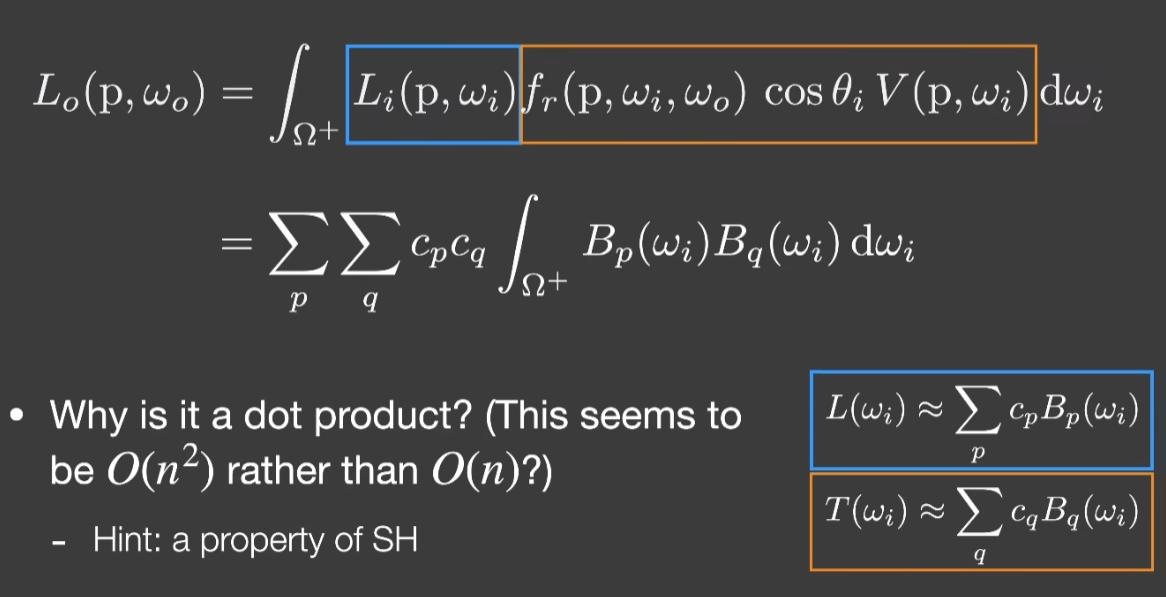

- 变成一个双重求和的问题
- 由于基函数的正交性，只有p和q是相同的基函数时，右边的结果才是1，否则为0

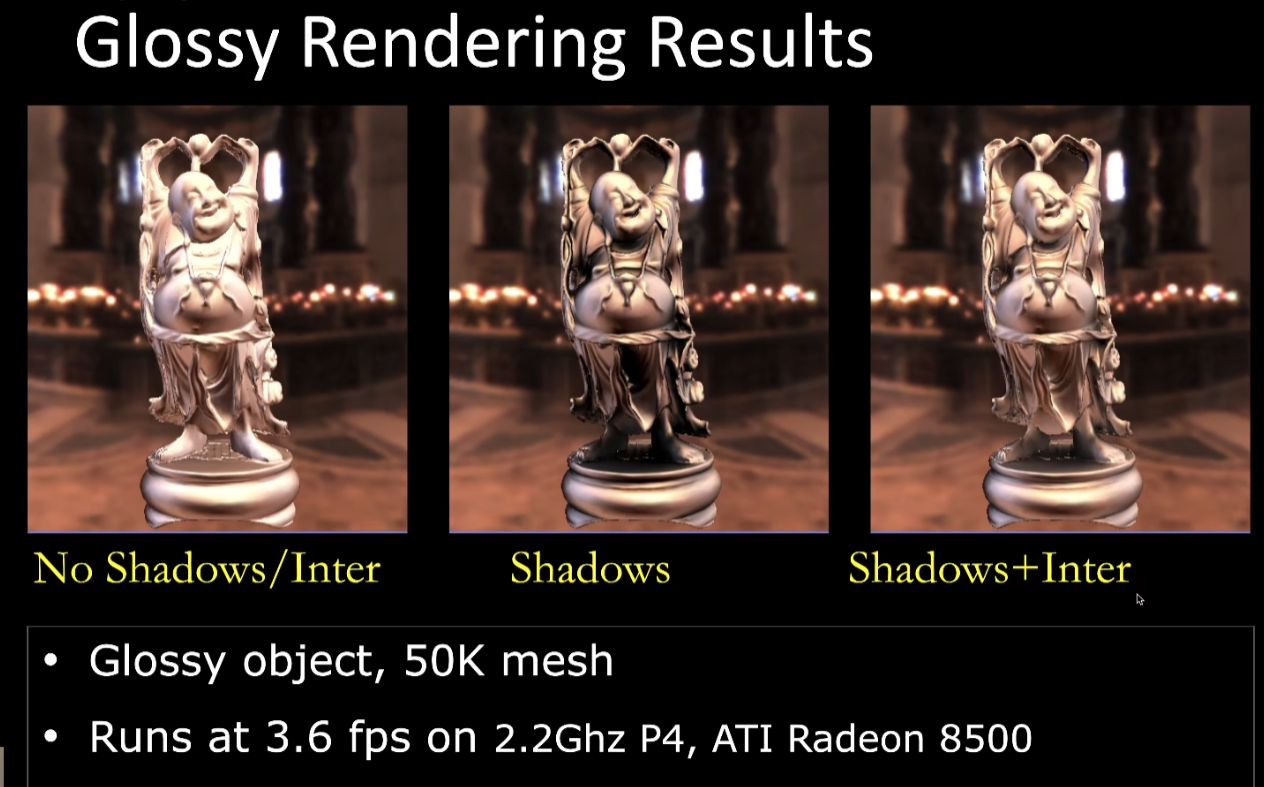

Glossy Case

Glossy与Diffuse区别在于BRDF，Diffuse的BRDF是一个常数，而Glossy的不是，是四维的函数(两维输入，两维输出，用phi和theta定义一个角)
Glossy的物体是和视角有关的，给一个不同的视角就会有不同的结果

既然已经将四维的light transport投影到一个二维的东西上去了，剩下来系数T_i虽然是o的函数，但也只是o的函数了
既然是二维的o的函数，可以在o的方向上投影到SH上去，就能得到light transport这里不再是一个向量了，而是一个矩阵

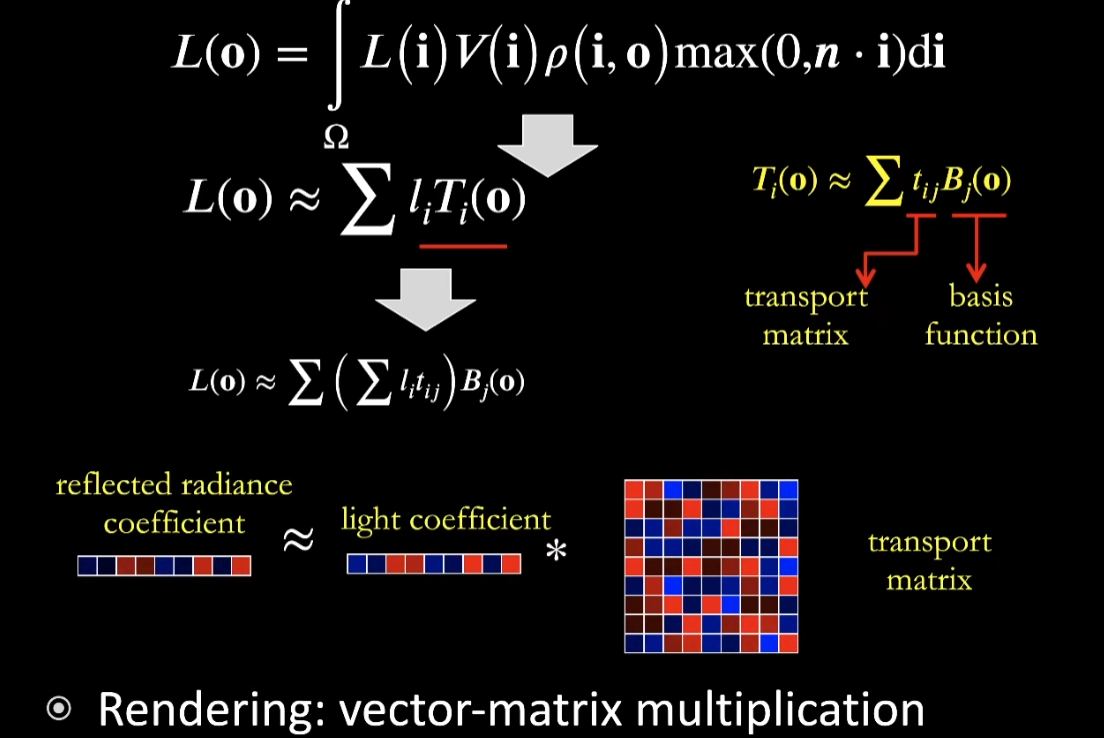

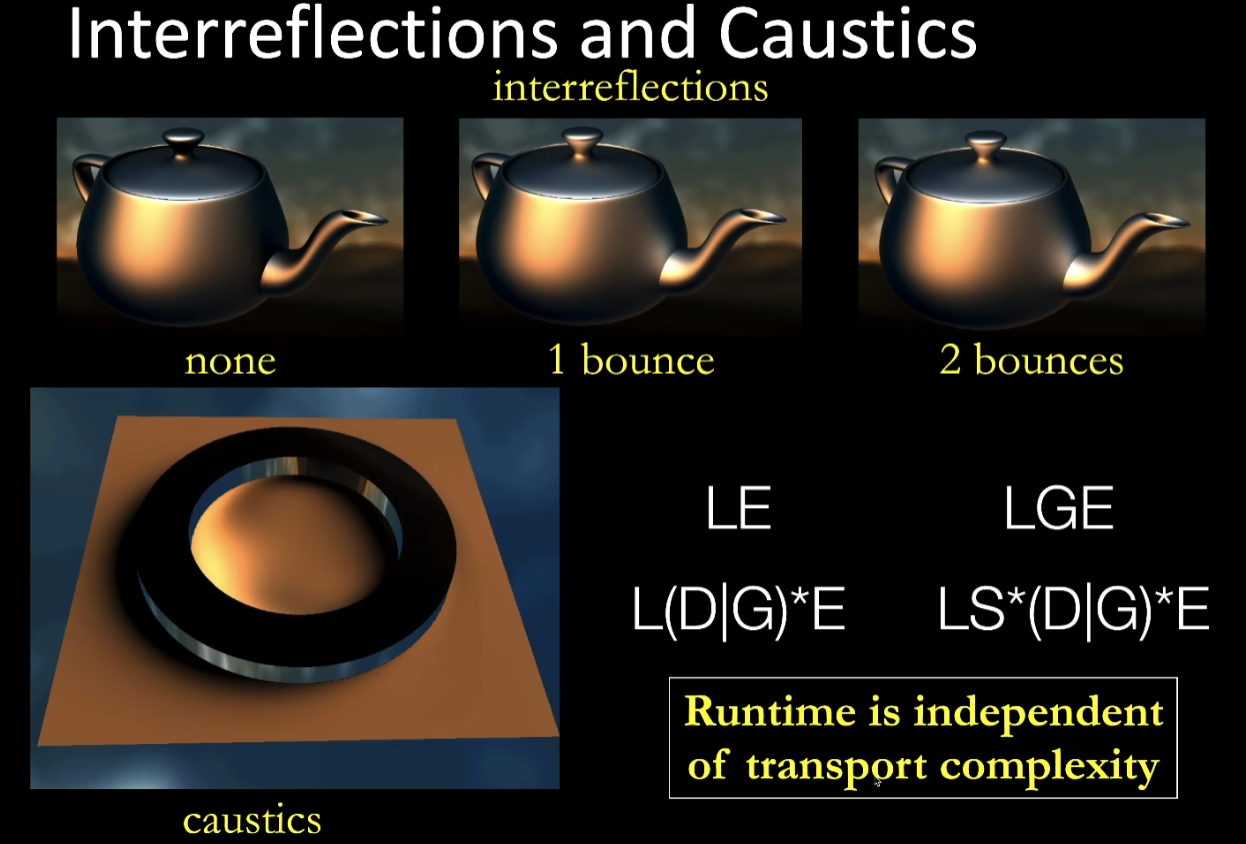

为什么说可以把多次反射当成light transport的一部分

一些更高阶的算法中，可以对不同的路径分类，可以用一系列的表达式来描述一系列的路径都是什么类型
比如光线从发出就直接被看到，可以写成LE(Light Eye)
正常情况下区分材质，特别是在实时渲染里面，一般分为三种：Diffuse、Specular、Glossy

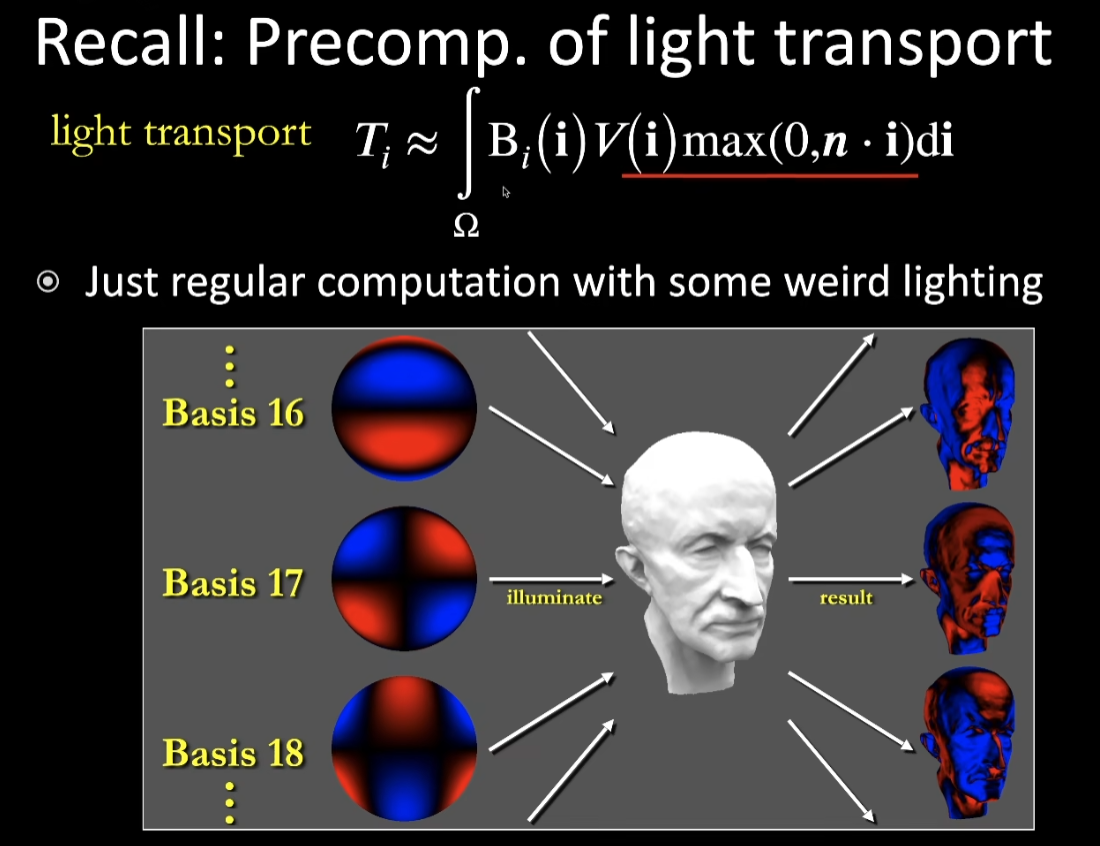

可视化红正蓝负

对于任意复杂的light transport都可以认为等于是给定了一个光照，整个光照就是SH的基函数，用它渲染出来的结果

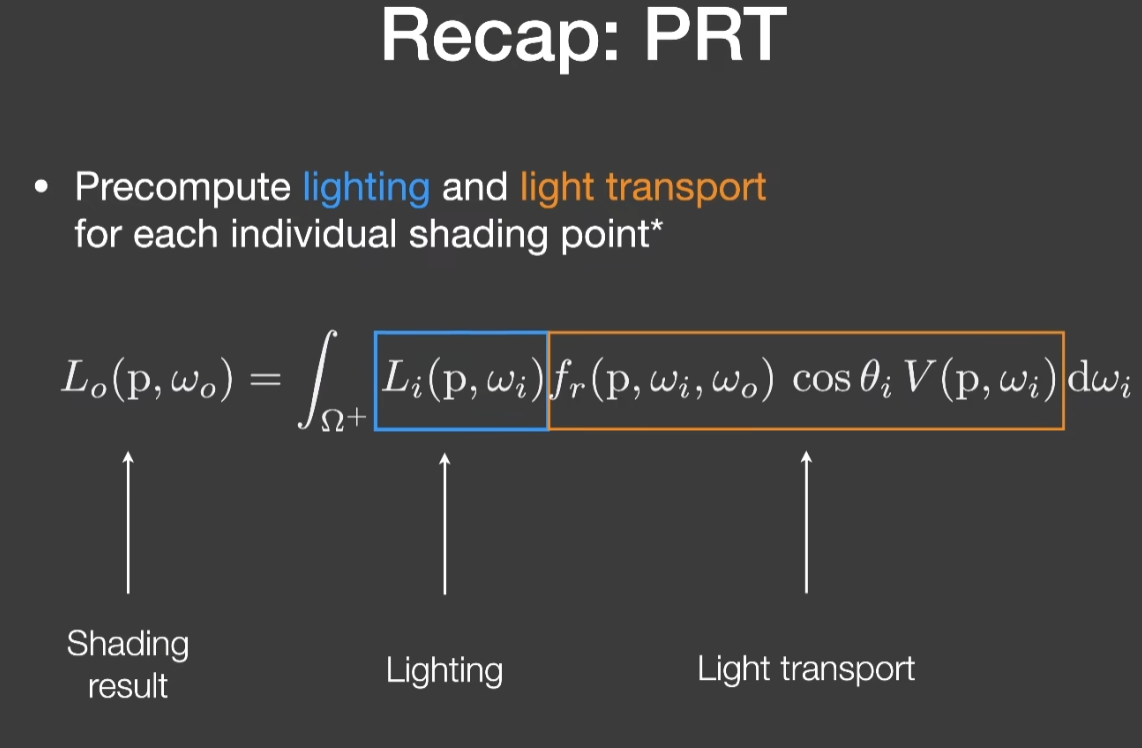

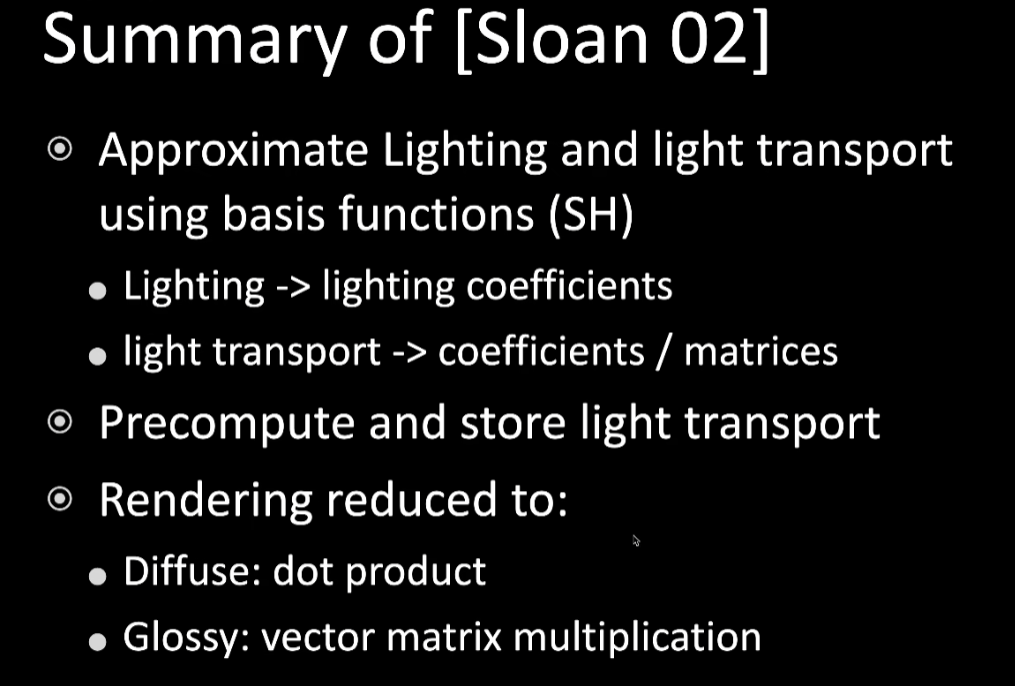

总结之前最早的这篇PRT
- 提出了用SH的基函数来描述lighting和light transport两部分

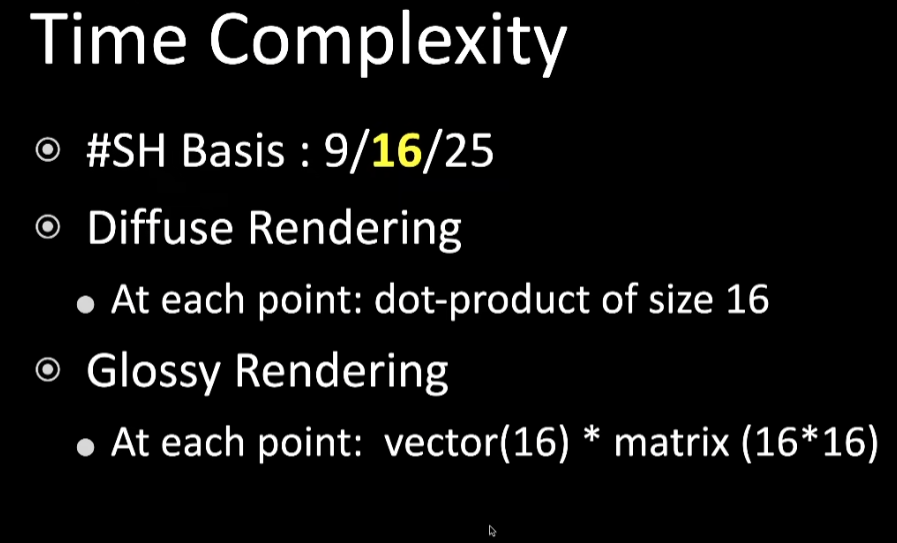

- 对于Diffuse的情况下，可以在实际的渲染过程中每个顶点做一个点乘的操作
- 对于Glossy的情况下，每个顶点做一个向量乘以矩阵的操作

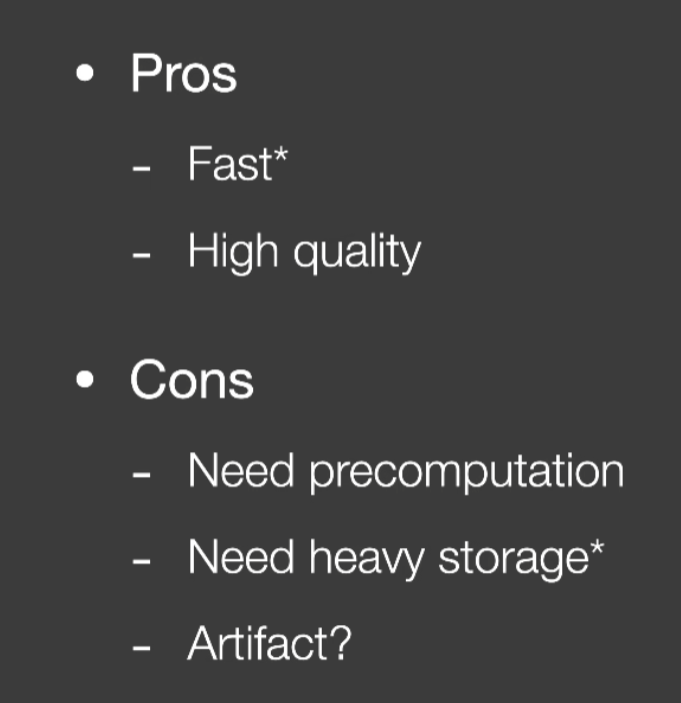

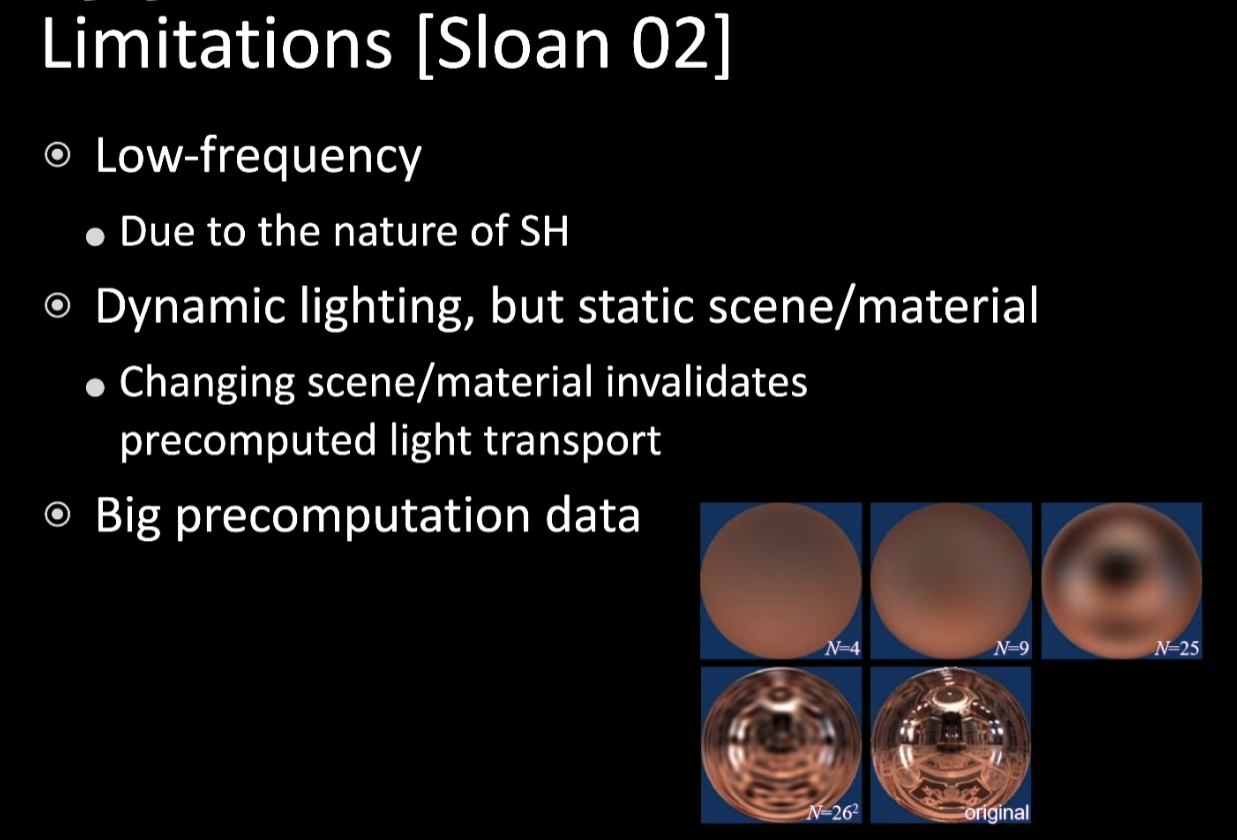

它有它的问题
- SH基本上只适合用于描述低频的函数
- 由于是预计算，要求场景是静态的、材质是静态的(BRDF是预计算的，不能改变)

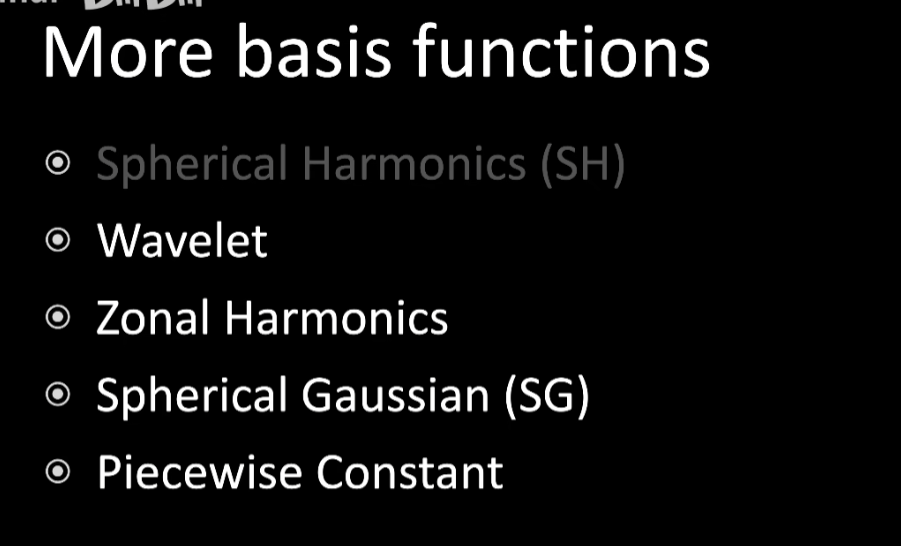

其他的一些基函数

Wavelet

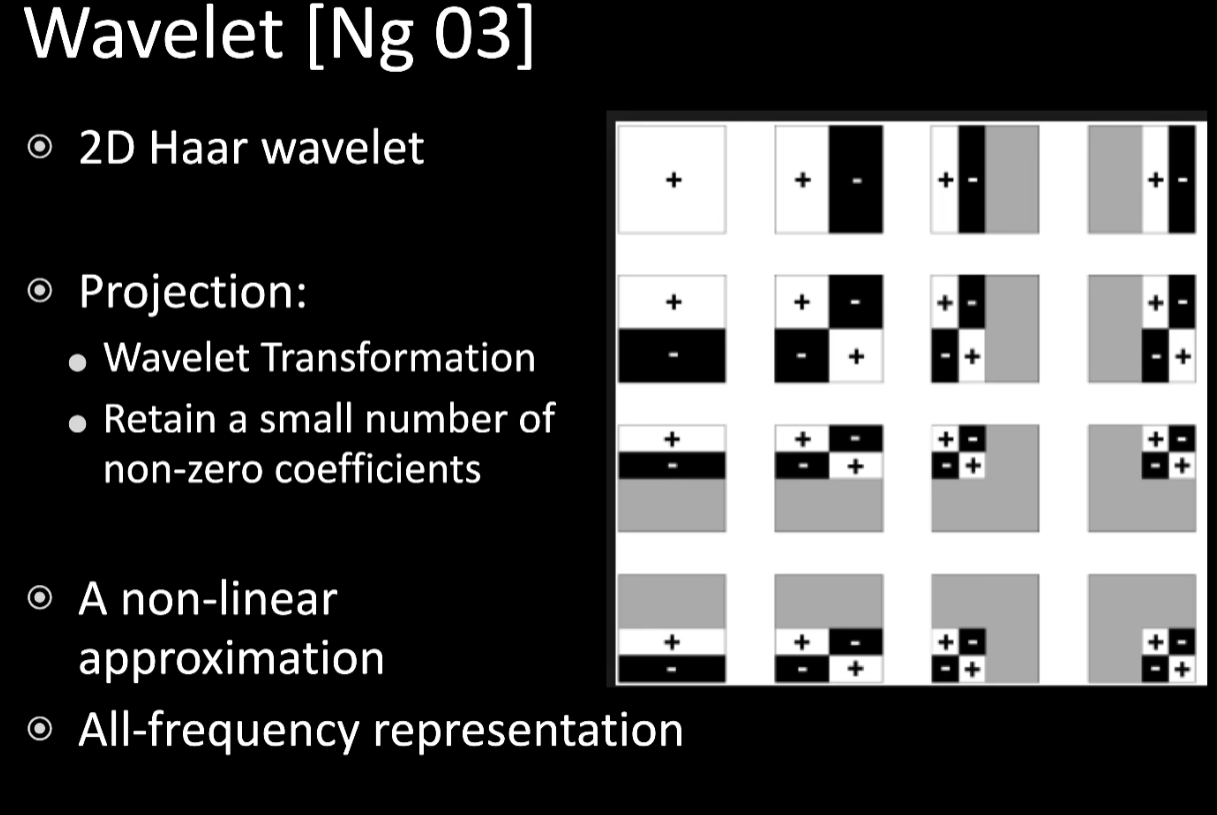

2D哈尔小波

小波函数
定义在图像块上
压缩方式：
- 对于任何一个2D的函数，可以投影到任何一个小波的基函数上去，会发现大量的时候是这种情况，很多基函数对应的系数是接近0的
- 压缩思路就是取对应系数最大的几个，接近0的都不要了
- 这种保留非0或取最大的几个来近似地描述或恢复原始函数，和SH相比，有个最大的好处是支持全频率的表示
怎么样把任何一个函数投影到小波上去，如何用它描述球面上的函数
- 用CubeMap

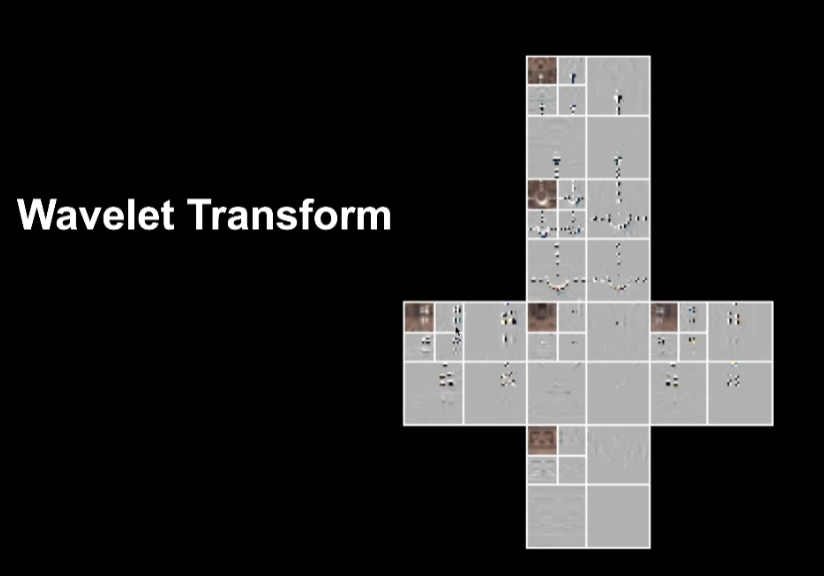

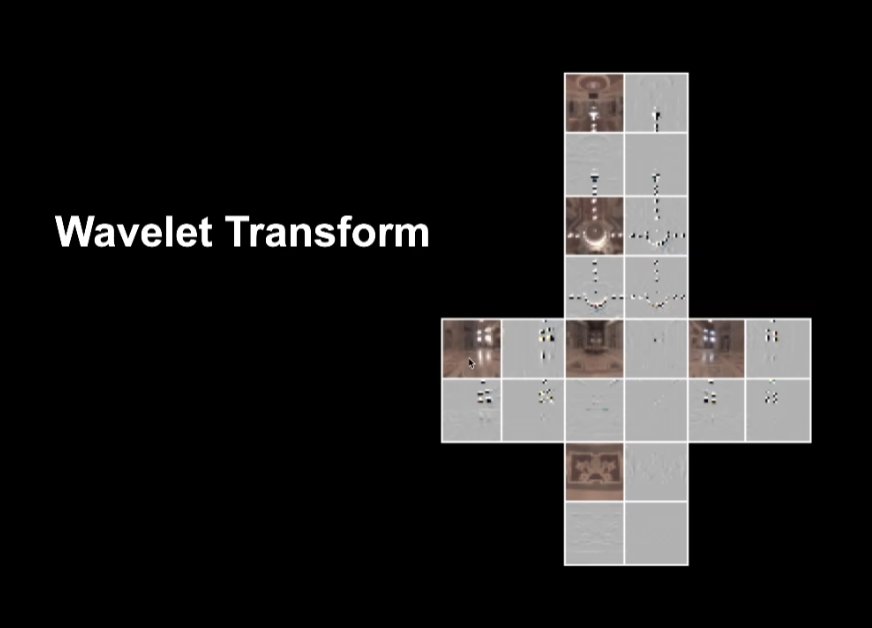

每张图单独做小波变换，把每一张图投影成小波的系数
对于任何一张图，它都把高频信息留在右上、右下、左下三个小块里面，稍微低频的东西集中在左上
左上还可以继续做小波变换，可以发现绝大部分地方是0
不断去做小波变换，可以得到不错的结果
JPEG的格式用了类似于小波变换的变化：离散余弦变换(DCT Discrete cosine transform)。
- 通过先投影，再取非0的投影出来的系数，得到非常强烈的压缩
小波不支持快速旋转

Real-Time Global Illumination (in 3D)

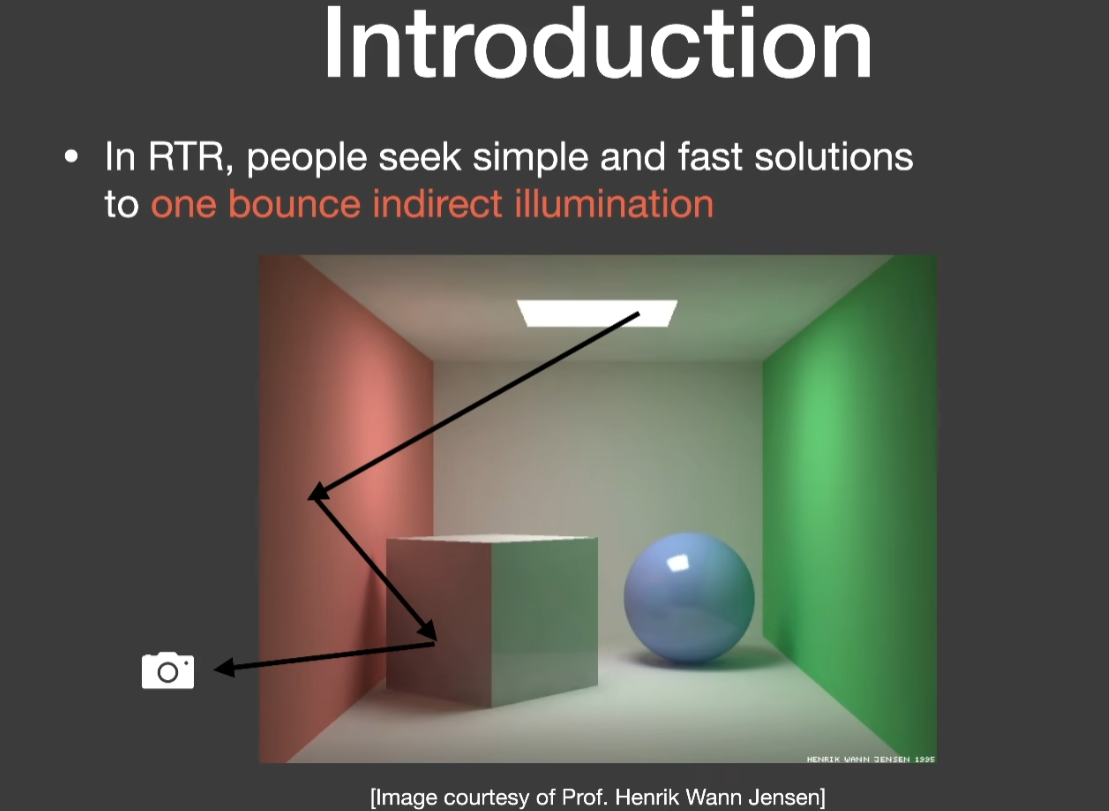

全局光照 = 直接光照 + 间接光照
实际上人们解决的就是比直接光照多一次bounce的间接光照，人们希望实现起来简单、快速

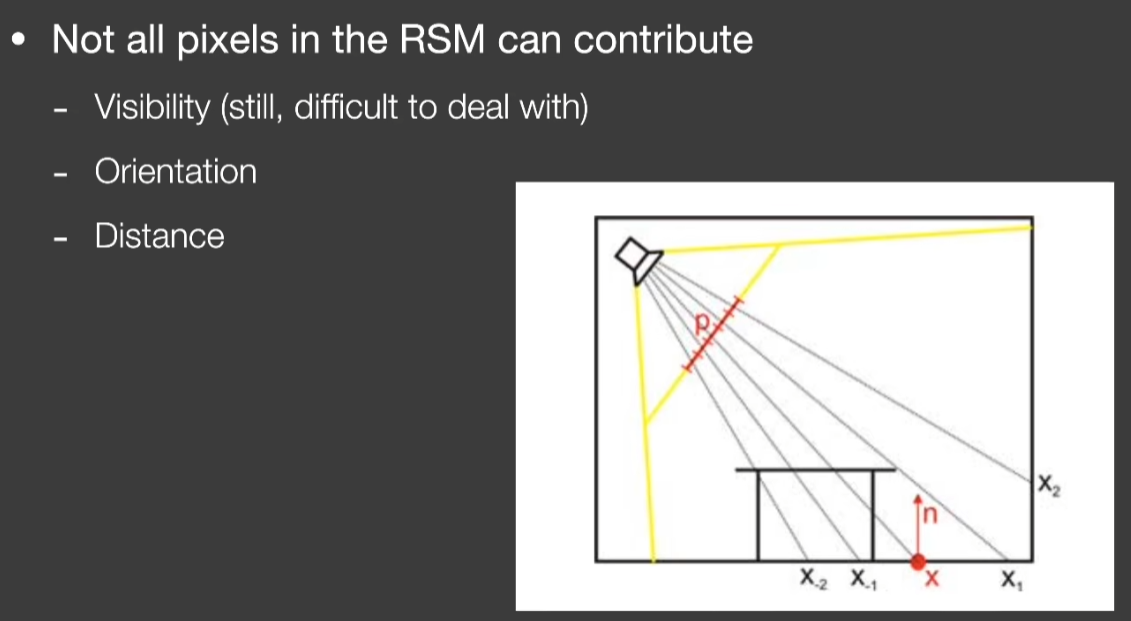

想要得到p点间接光照的结果(用次级光照得到的Shading)需要什么?

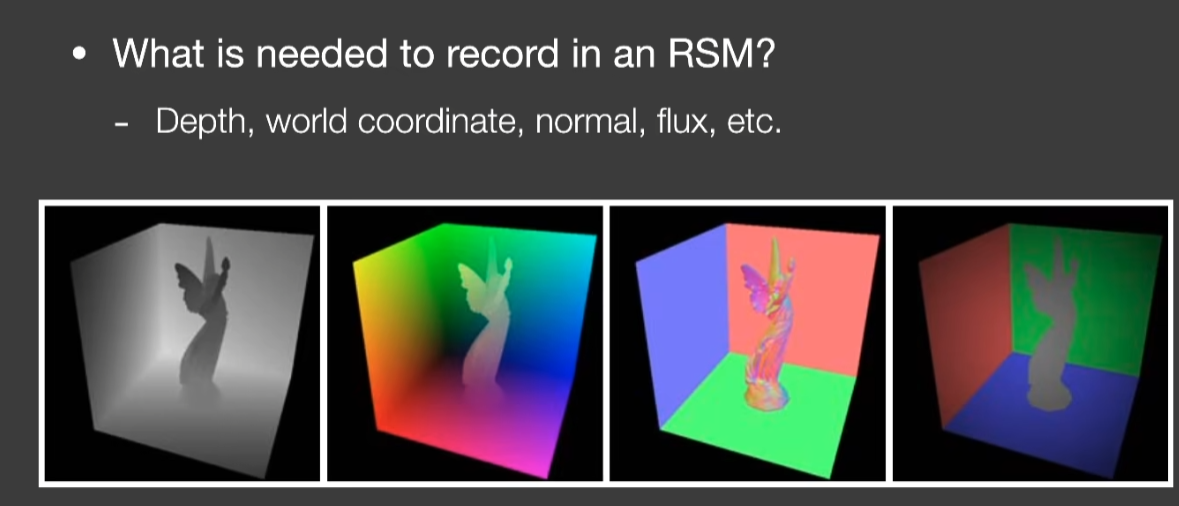

- 1.哪些是次级光源/哪些点会被直接光照照到 => Shadow Map
- 2.它们各自的贡献是多少
如果需要用次级光源(Shadow Map上的每个像素)去照亮点p，观察方向相当于从点p去观察这些次级光源，所以出射方向是未知的，无法计算Shading
因此，为了不依赖出射方向，假设所有的反射物(Reflector)都是Diffuse，不需要假设接收物(点p)也是Diffuse的

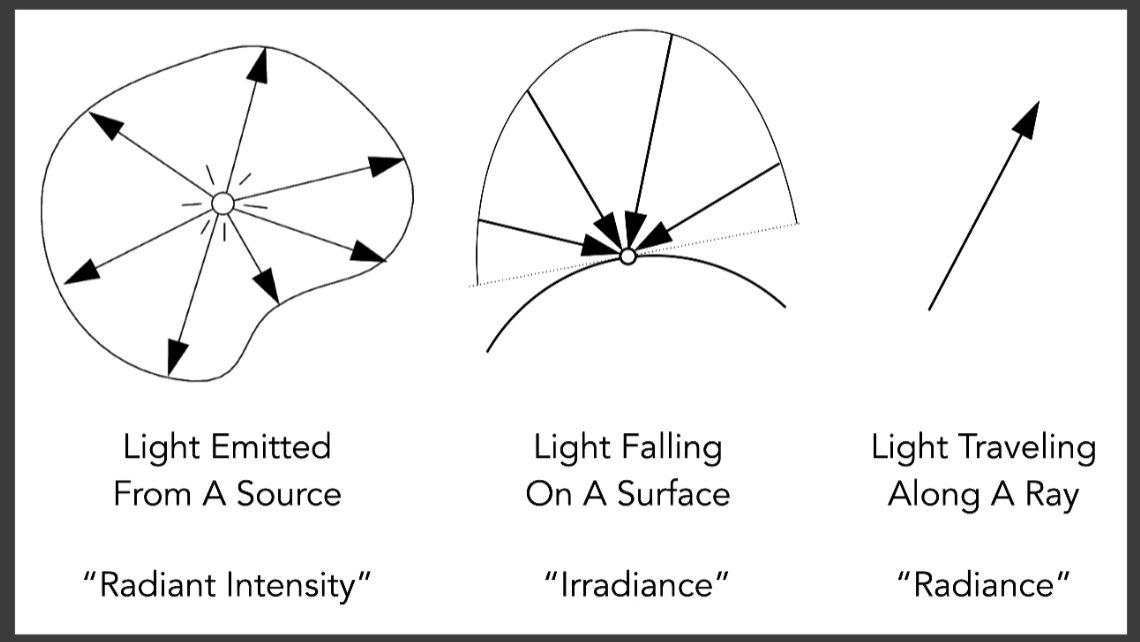

回顾辐射度量学
Flex/Power : 表示能量是多少
Radiant Intensity : 一个单位立体角上对应的能量是多少
Irradiance : 单位面积对应的能量
Radiance : 单位面积、单位立体角上对应的能量

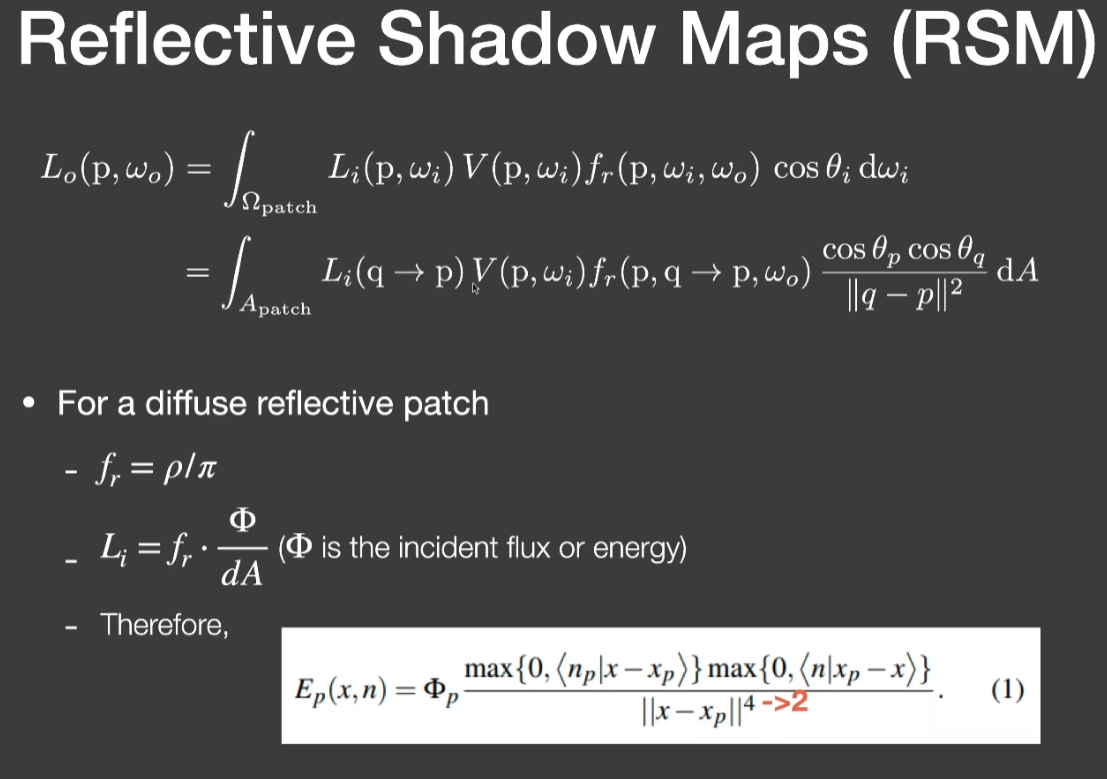

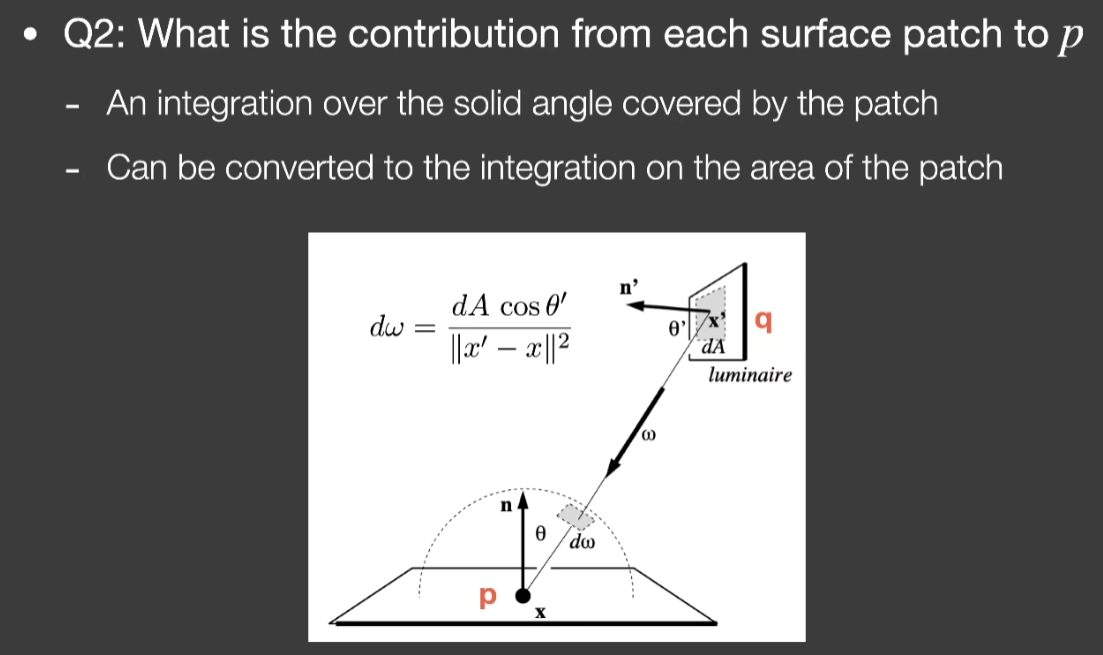

先考虑一个patch，最后把所有的加起来
避免浪费，在light上采样

用变量替换的方式把立体角描述成对Area的积分
对于一个Diffuse的reflective patch，BRDF是一个常数
出射的Radiance如何跟BRDF联系起来
- BRDF定义：出射的Radiance除以入射的Irradiance
- Irradiance定等于Flex除以这块面积
当把L_i如此描述后代入，会发现Area都被消掉了

距离如果离得非常远，它的贡献非常少，，所以对于一个Shading Point，只需要找离它足够近的次级光源就行了

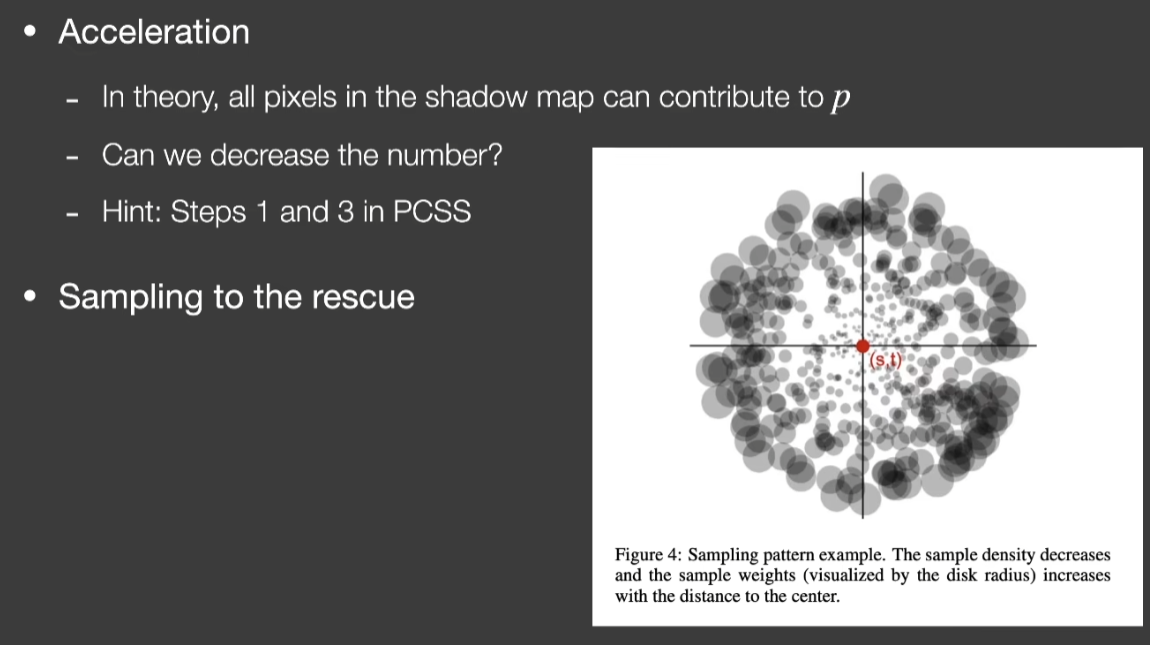

这个观察引出了一个猜想：在世界坐标下两个点比较接近，不好找，那么就把Shading Point投影到Shadow Map上，在Shadow Map上周围的一圈找深度比较近的点

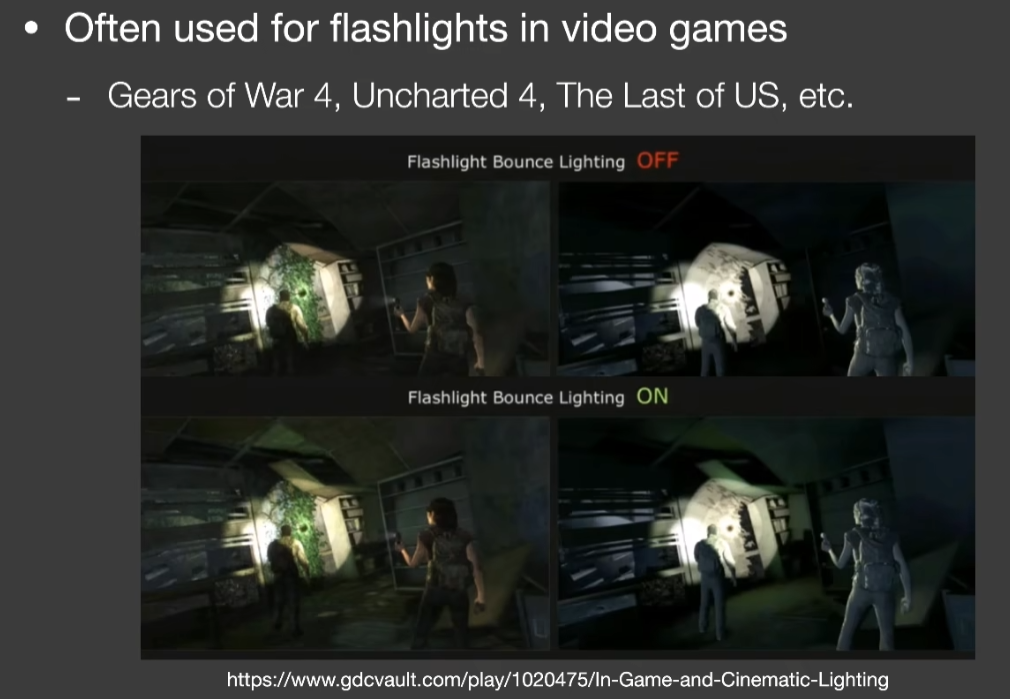

特别适用于手电筒

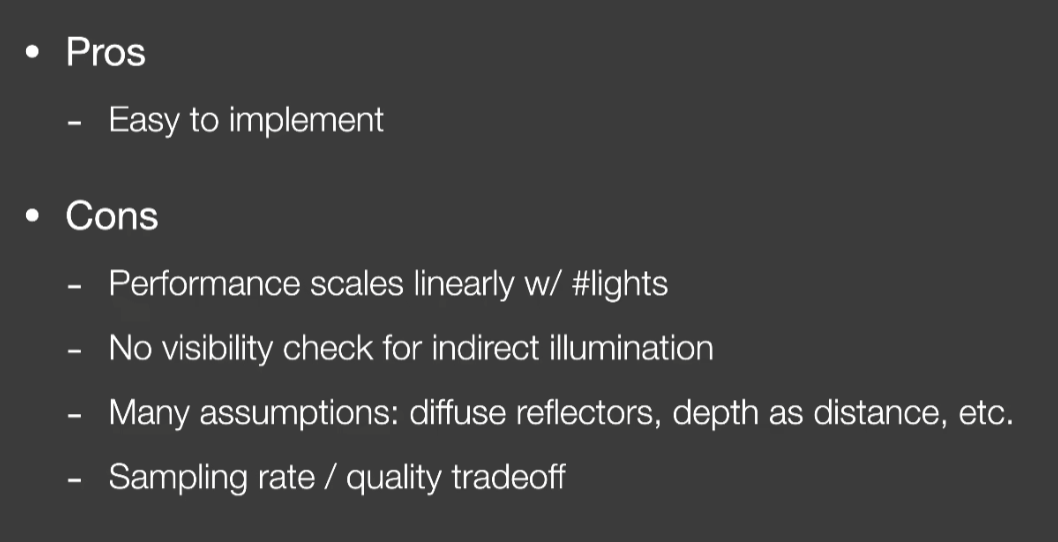

优点：非常好写，其实就是Shadow Map的流程
缺点：
- Shadow Map本身的问题，有多少个直接光源就得做多少个Shadow Map
- 计算过程中不去算Shading Point到反射物之间的可见性，会造成不真实的情况
- 做了很多假设，都会对质量造成影响
- 采样越多越好，tradeoff

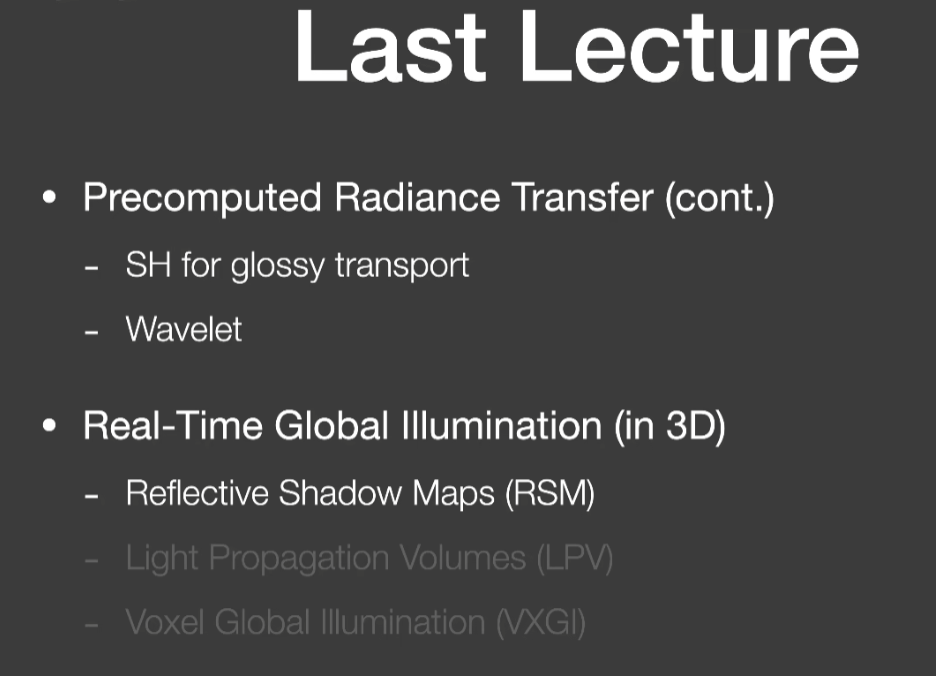

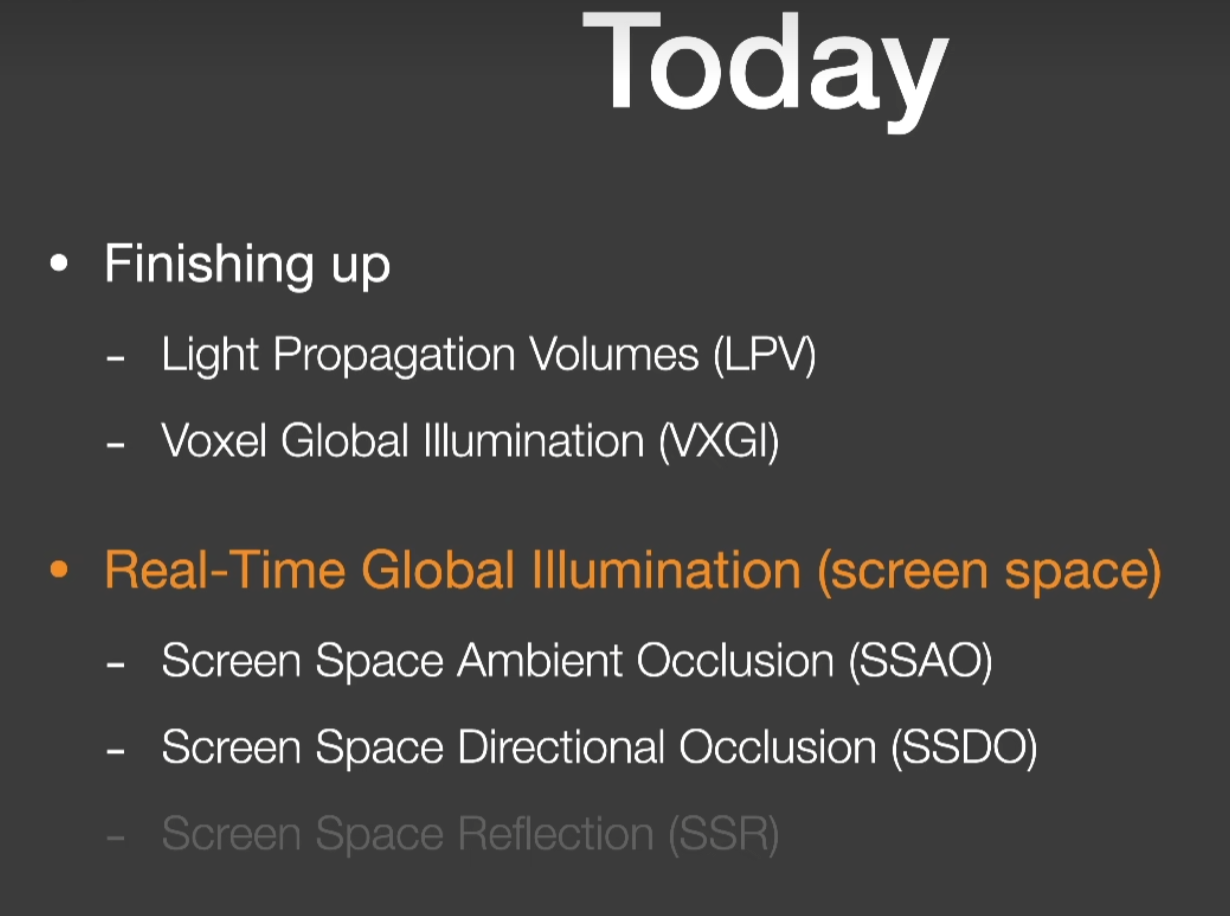

Lecture 8 Real-Time Global Illumination (screen space)

Light Propagation Volumes (LPV)

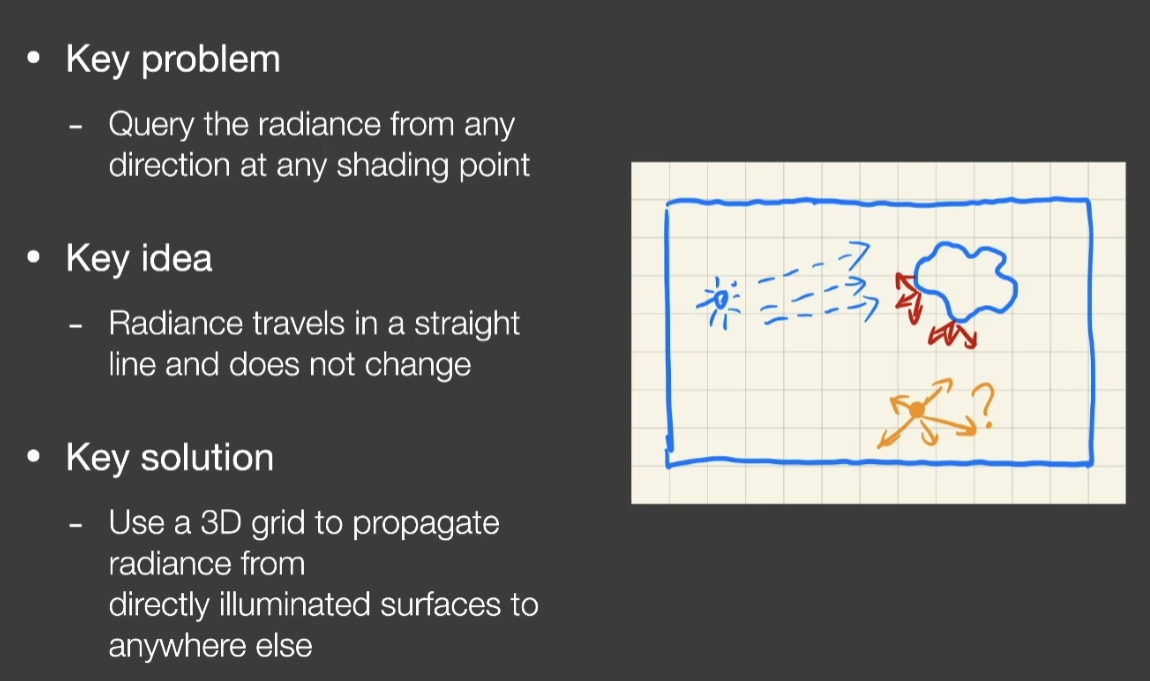

要解决的核心问题：为了做全局光照(间接光照)，其实需要的是在任何一个Shading Point，如果可以立刻得到间接光照到达该Shading Point时，来自所有方向的Radiance是多少
认为Radiance在沿直线传播过程中是一个不变的量

LPV做法：
- 首先将3D的场景分成网格，这些格子用来传播Radiance
- 要知道哪些点作为次级光源
- 要把这些接收到直接光照的点，放进(注入 injection)划分的格子里
- 在三维的网格中传播Radiance
- 渲染

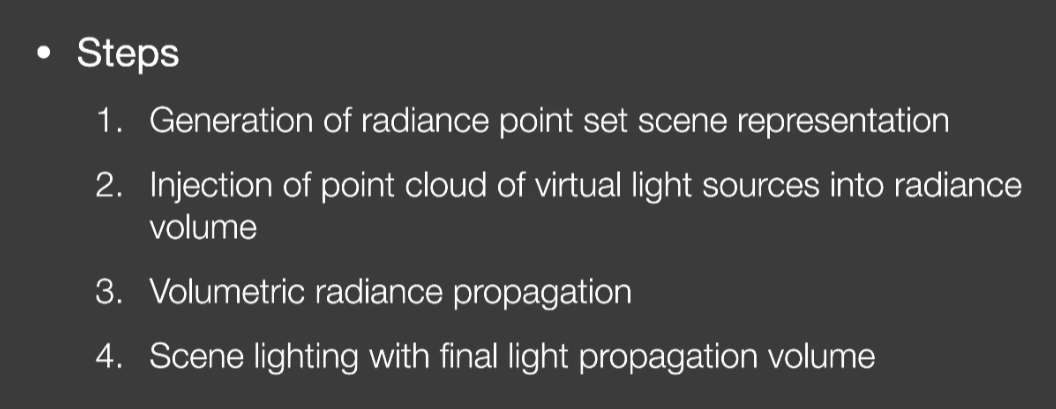

具体一点：

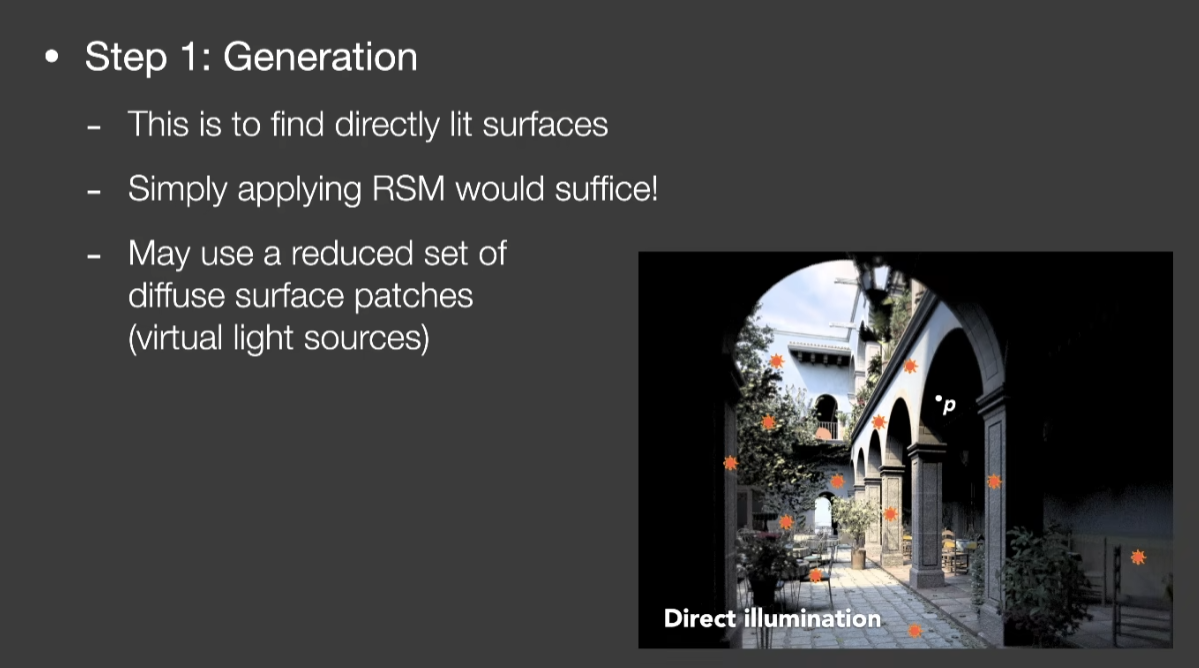

- 第一步：生成。用RSM找到场景中直接光照照亮的表面，有多少光源就得做多少RSM。可以降低当做次级光源的表面数量。完成后得到虚拟的光源

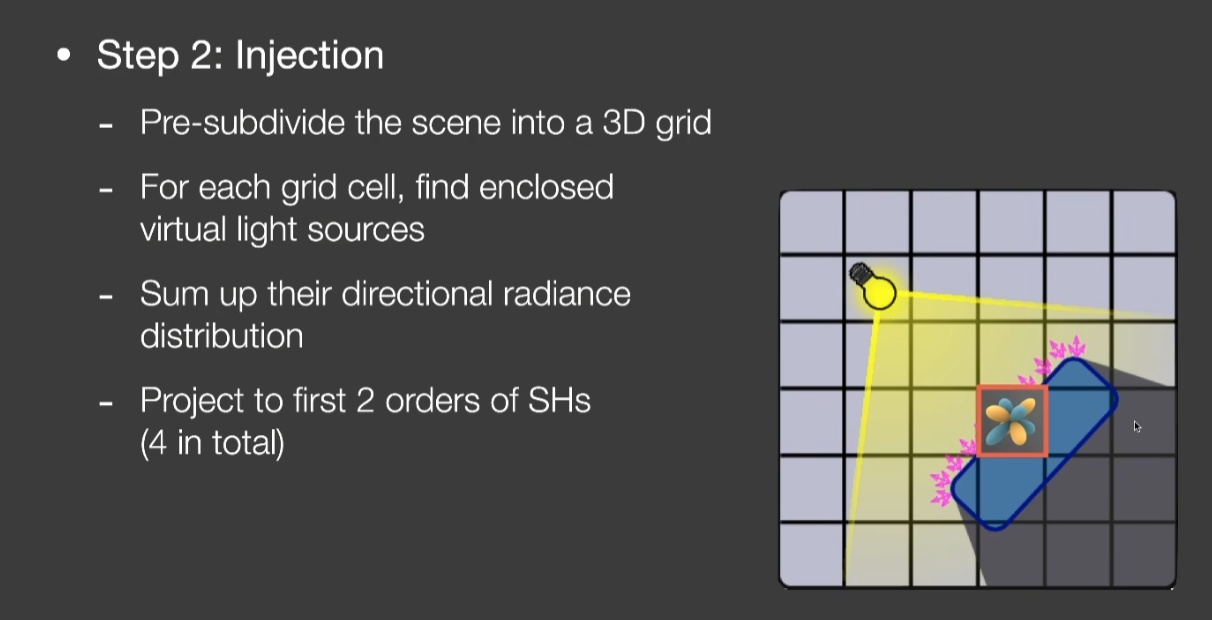

- 第二步：注入。工业界一般用一个三维的纹理来定义划分的格子。看任何一个格子内部是否包含了前一步得到的虚拟光源，把所有的格子内部的虚拟光源往各个不同方向的Radiance都算出来再相加，拿SH去压缩它，工业界一般用前两阶来描述这种大概的Radiance分布

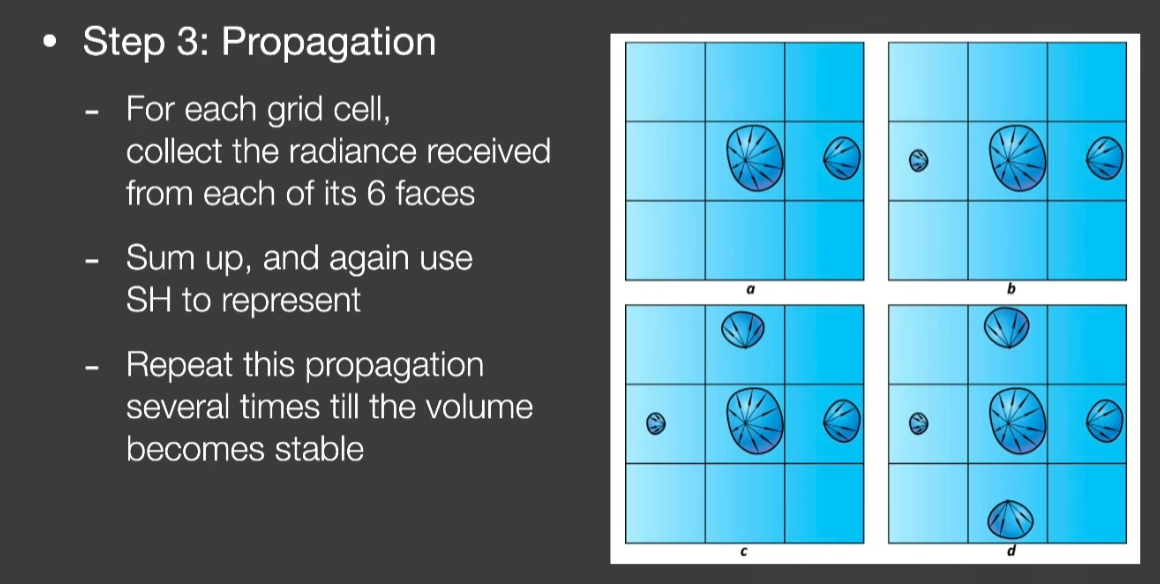

- 第三步：传播。一个格子会传播到周围的六个格子上去，对每一个格子都会扩散到周围的六个格子上去，直到最后所有网格稳定下来(迭代四五次，每次迭代是每个格子向周围扩散)

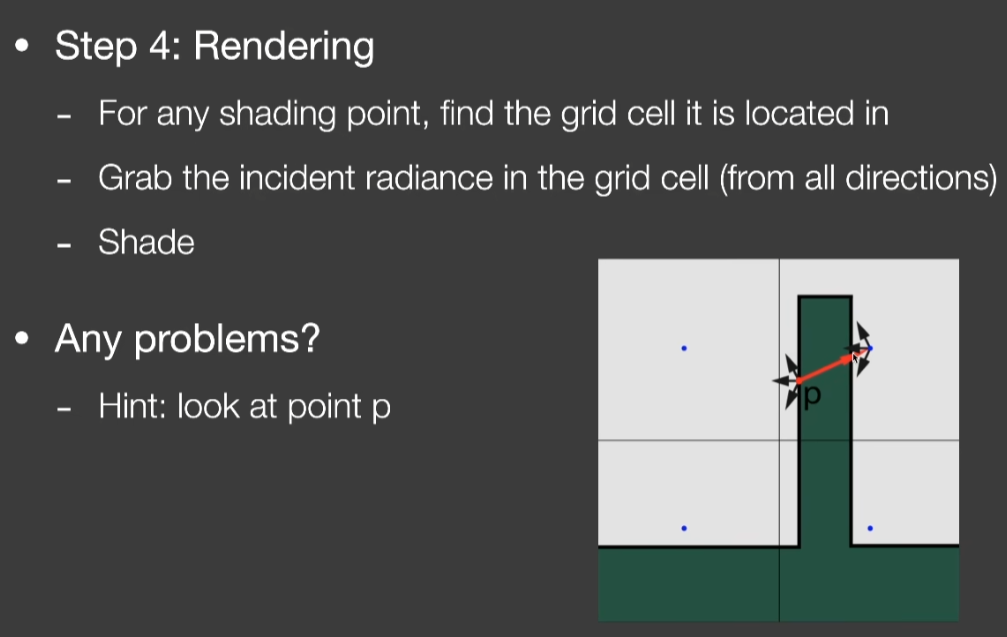

- 第四部：渲染。对于任何一个Shading Point，都知道它在哪个格子里，知道格子后把这格之前接收到的incident Radiance都加起来

问题：

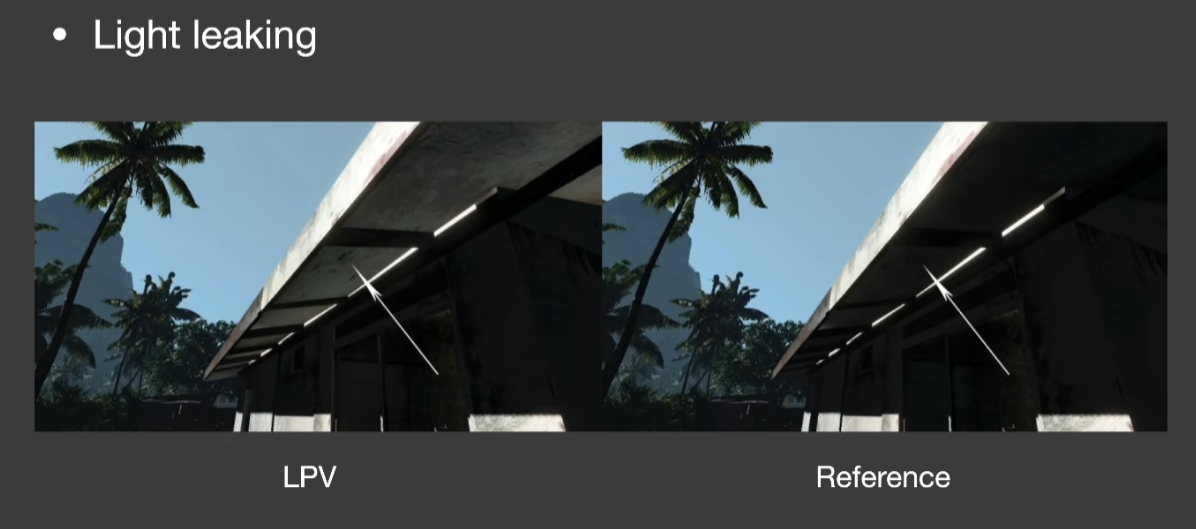

- LPV的假设中不考虑Visibility，当物体粒度比格子还小的时候，会出现Light leaking问题

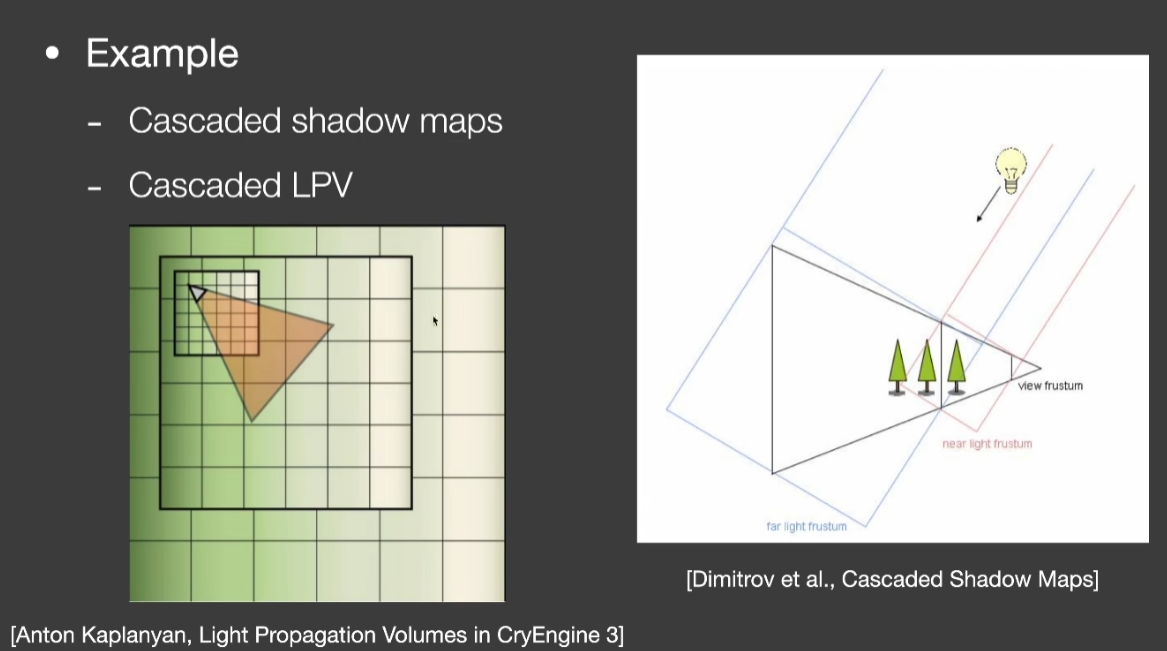

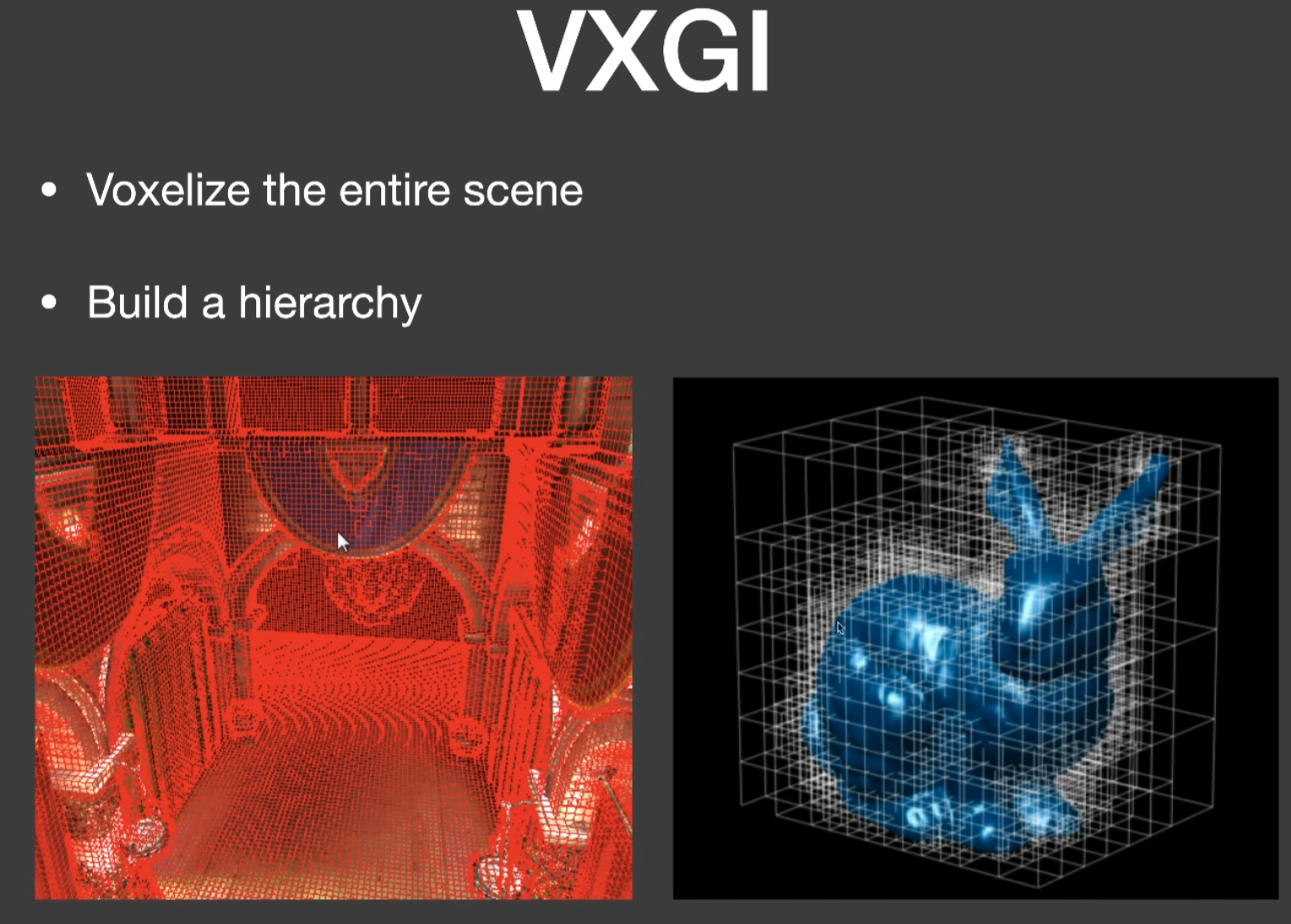

Voxel Global Illumination (VXGI)

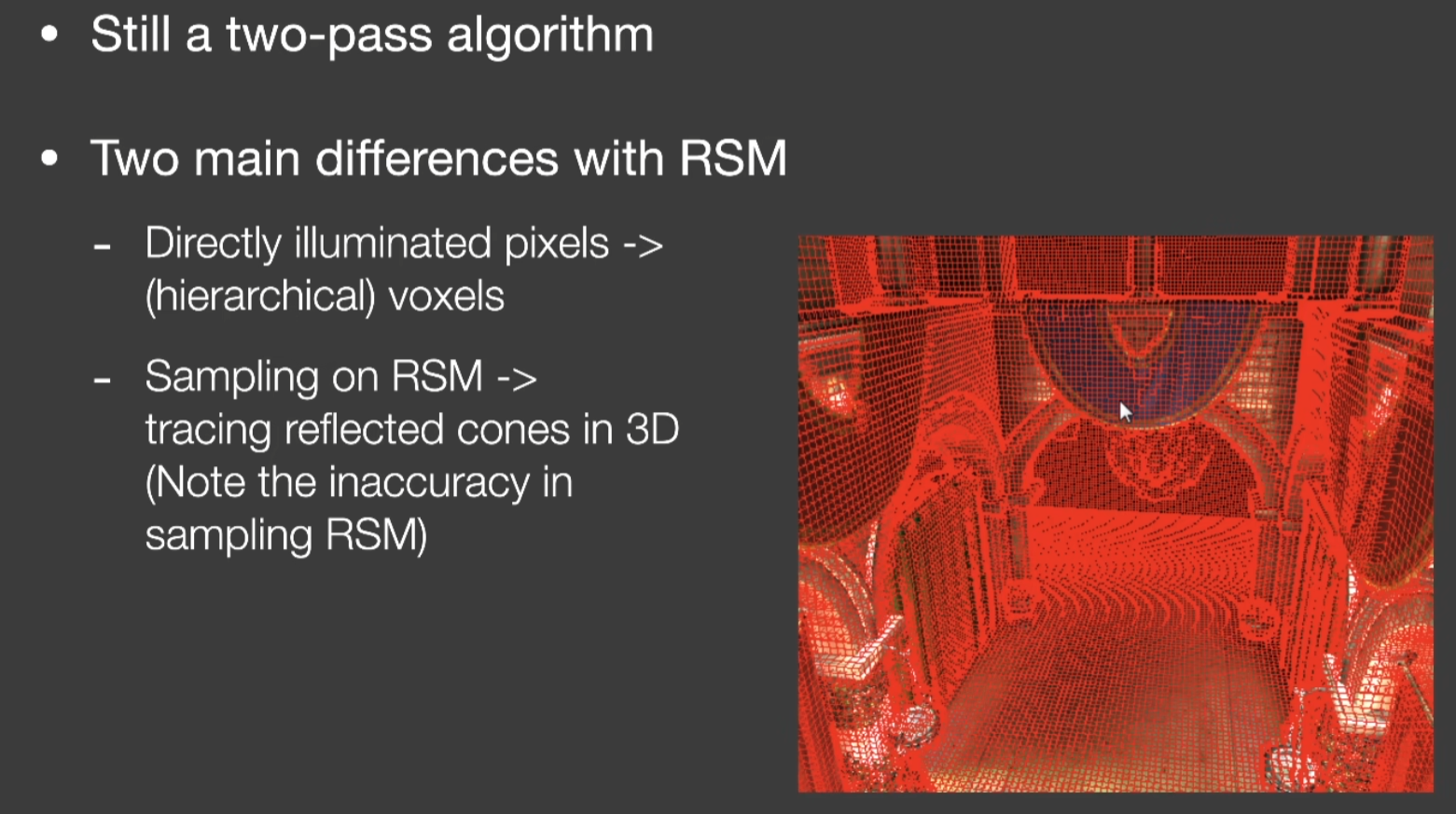

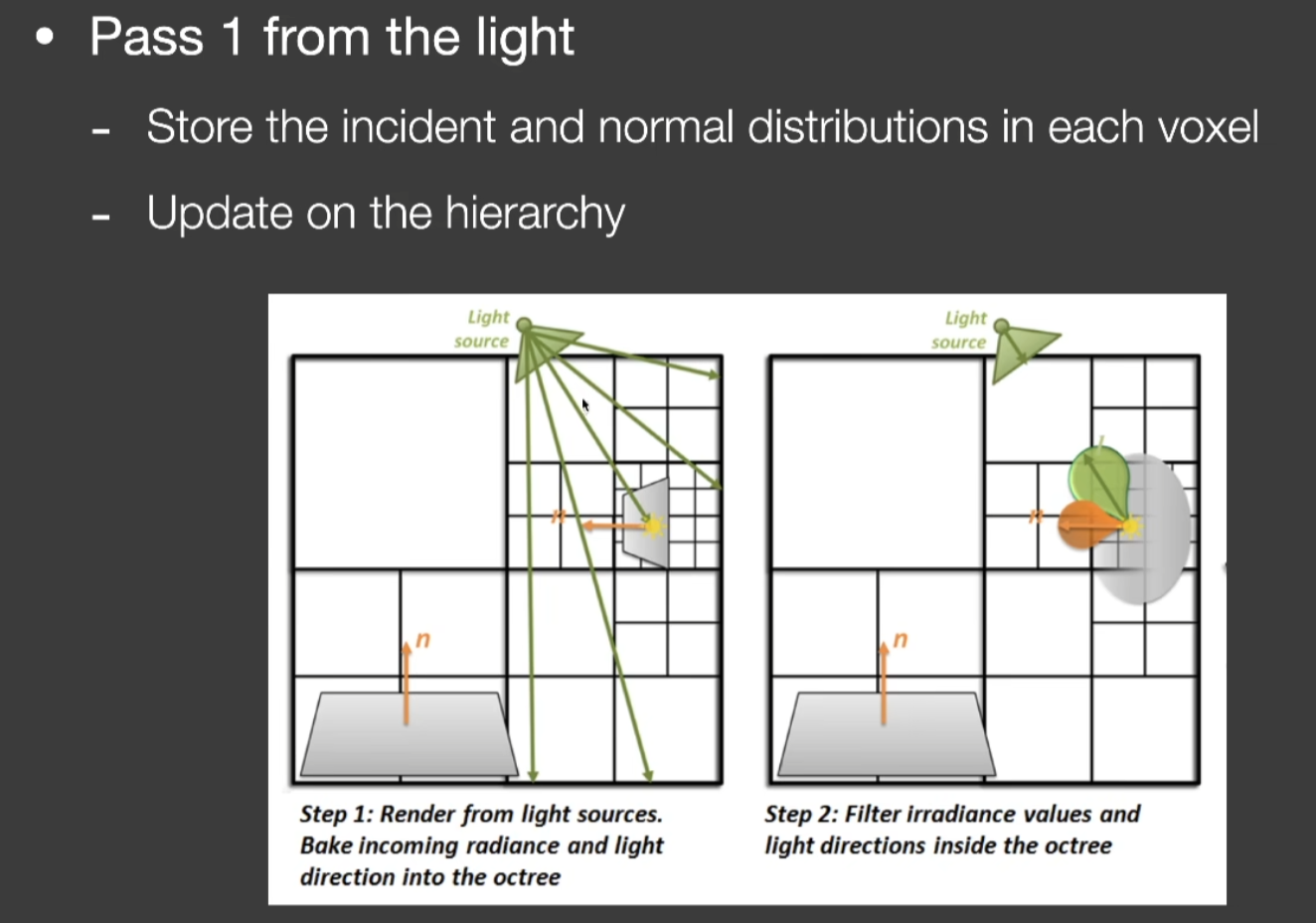

是一个两趟(two-pass)算法

与RSM的主要区别
- 在RSM里次级光源都是每个像素所表示的微小表面，在VXGI里场景是完全离散成微小的格子。像素->体素

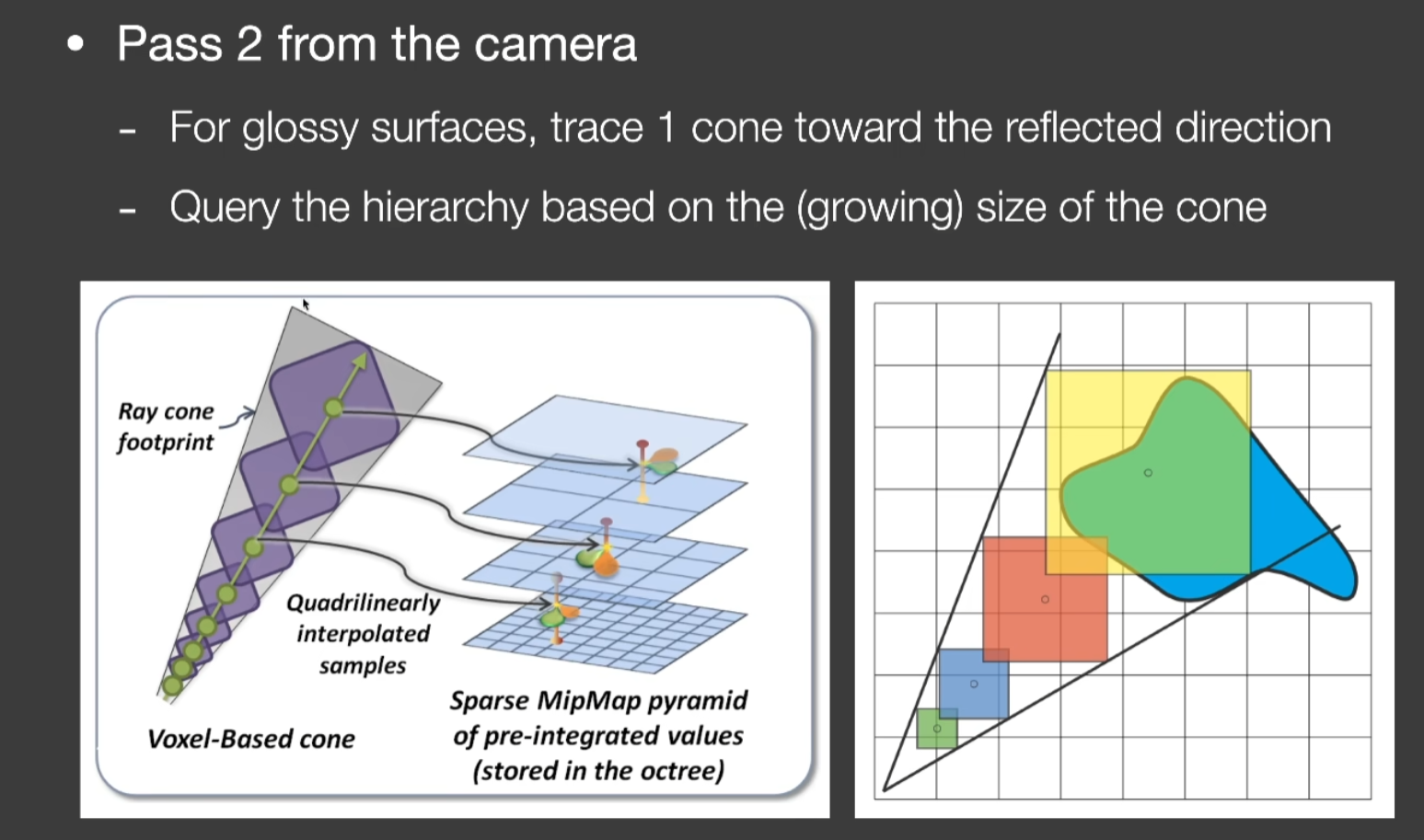

- ray tracing -> cone tracing

Real-Time Global Illumination(screen space)

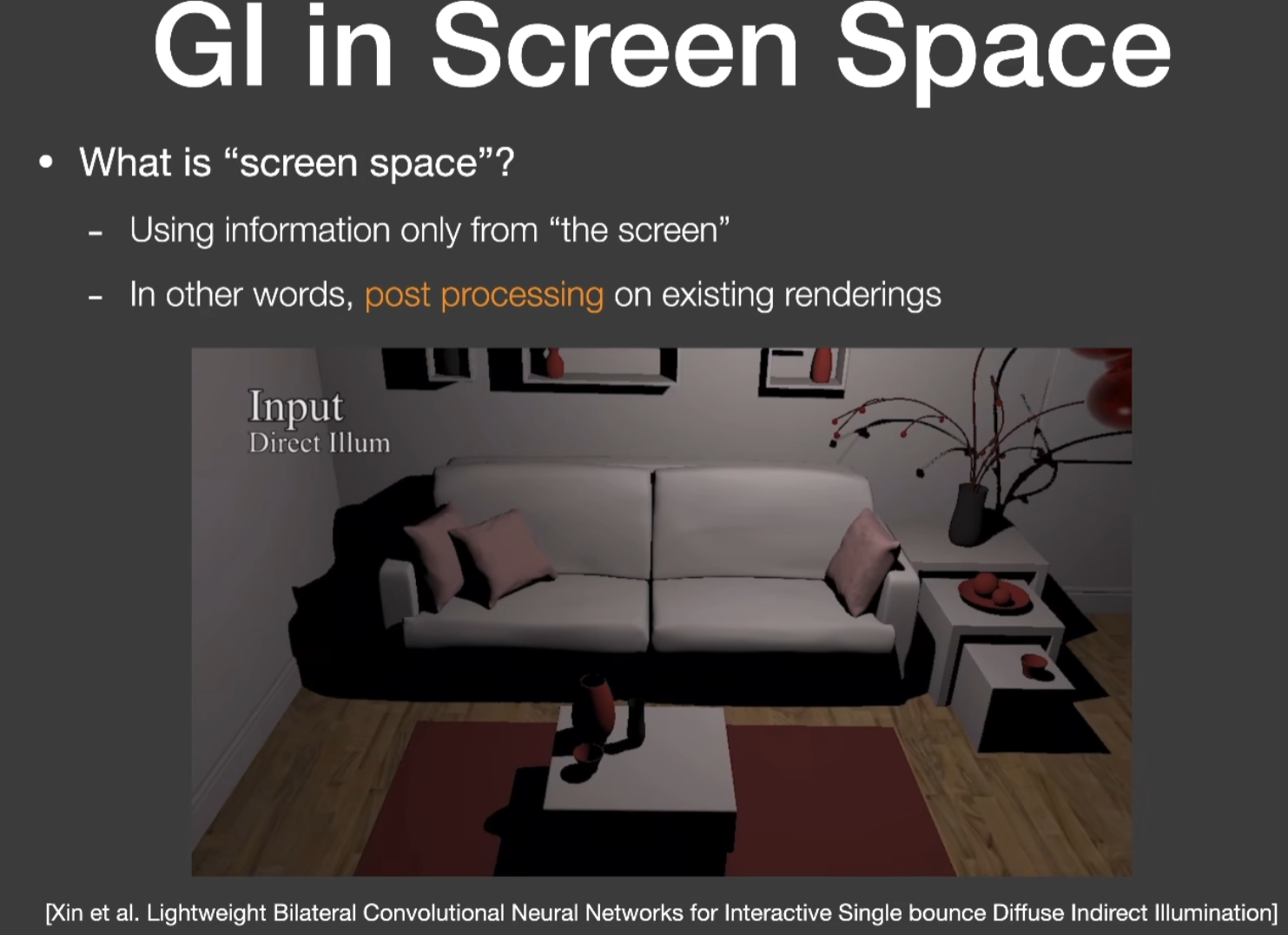

屏幕空间方法：相当于做图像的后处理，认为起点是只有直接光照

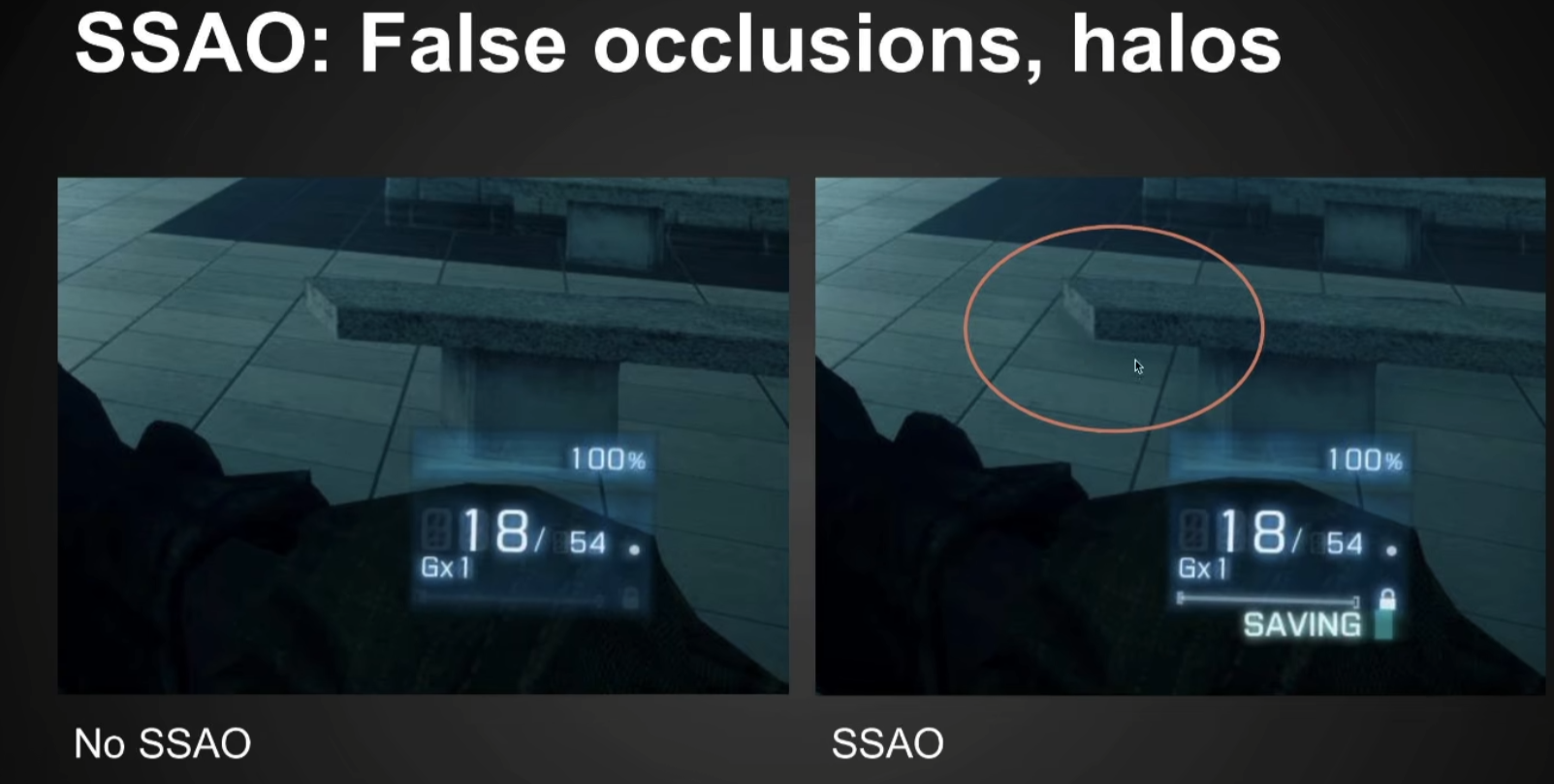

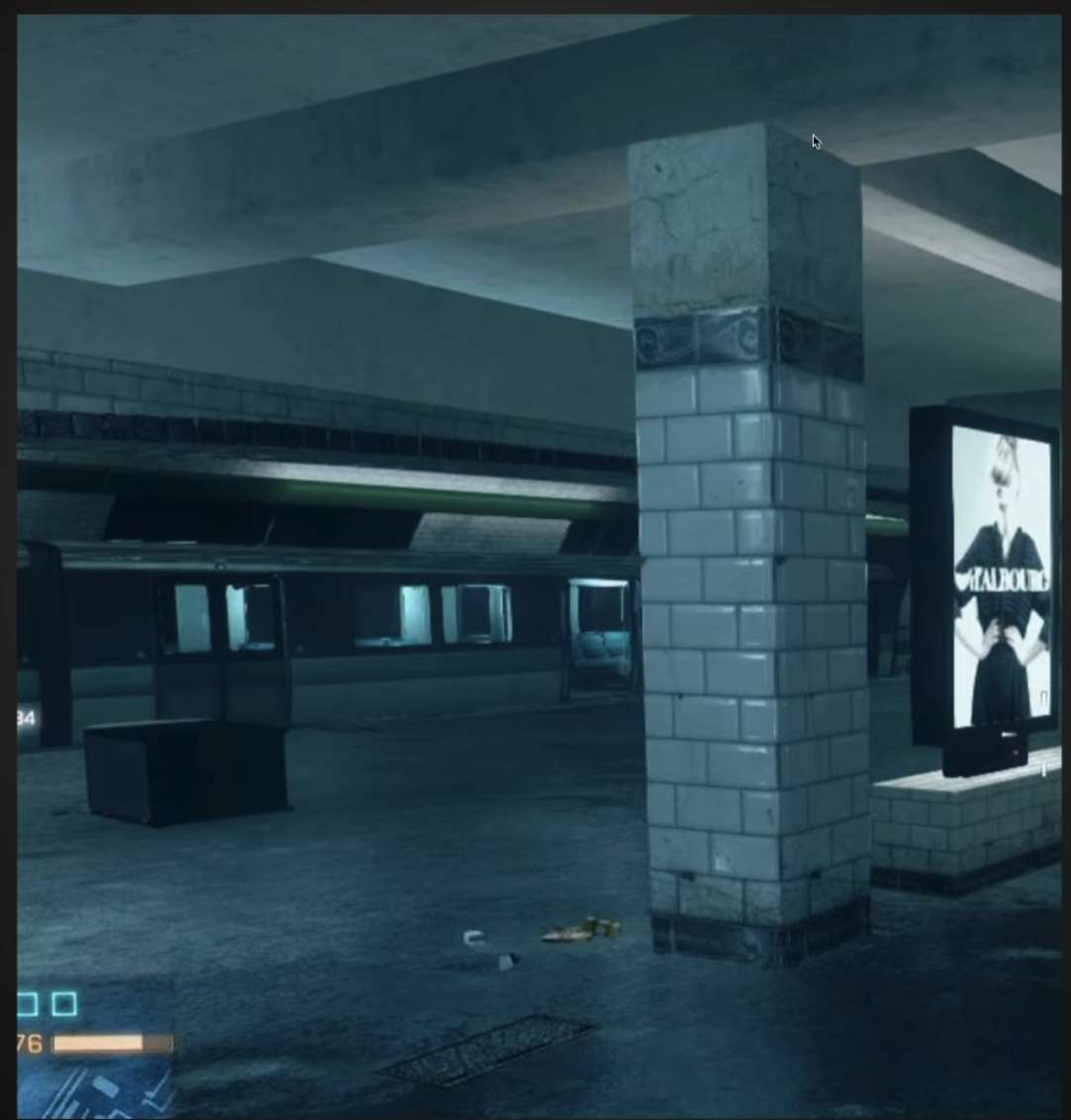

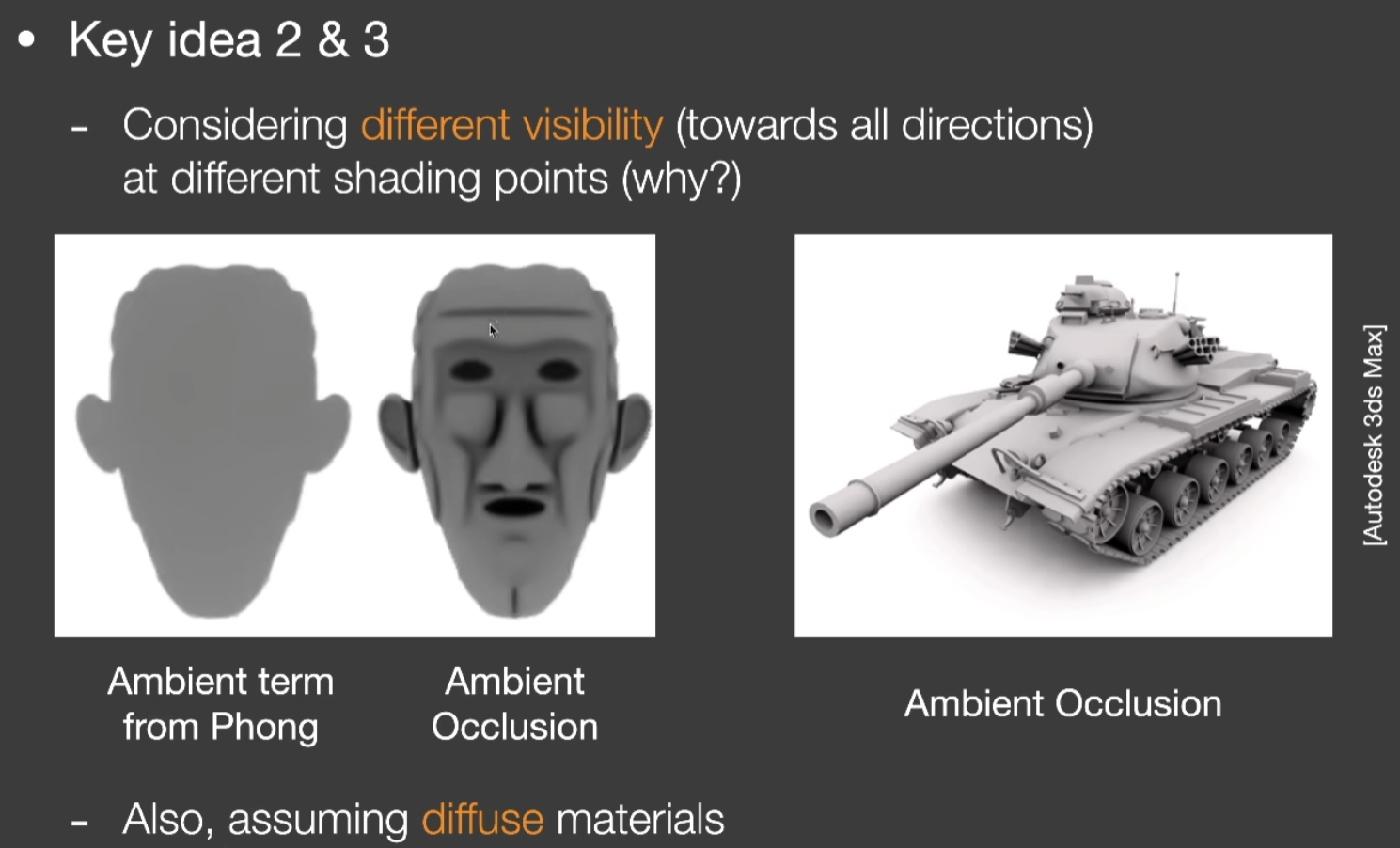

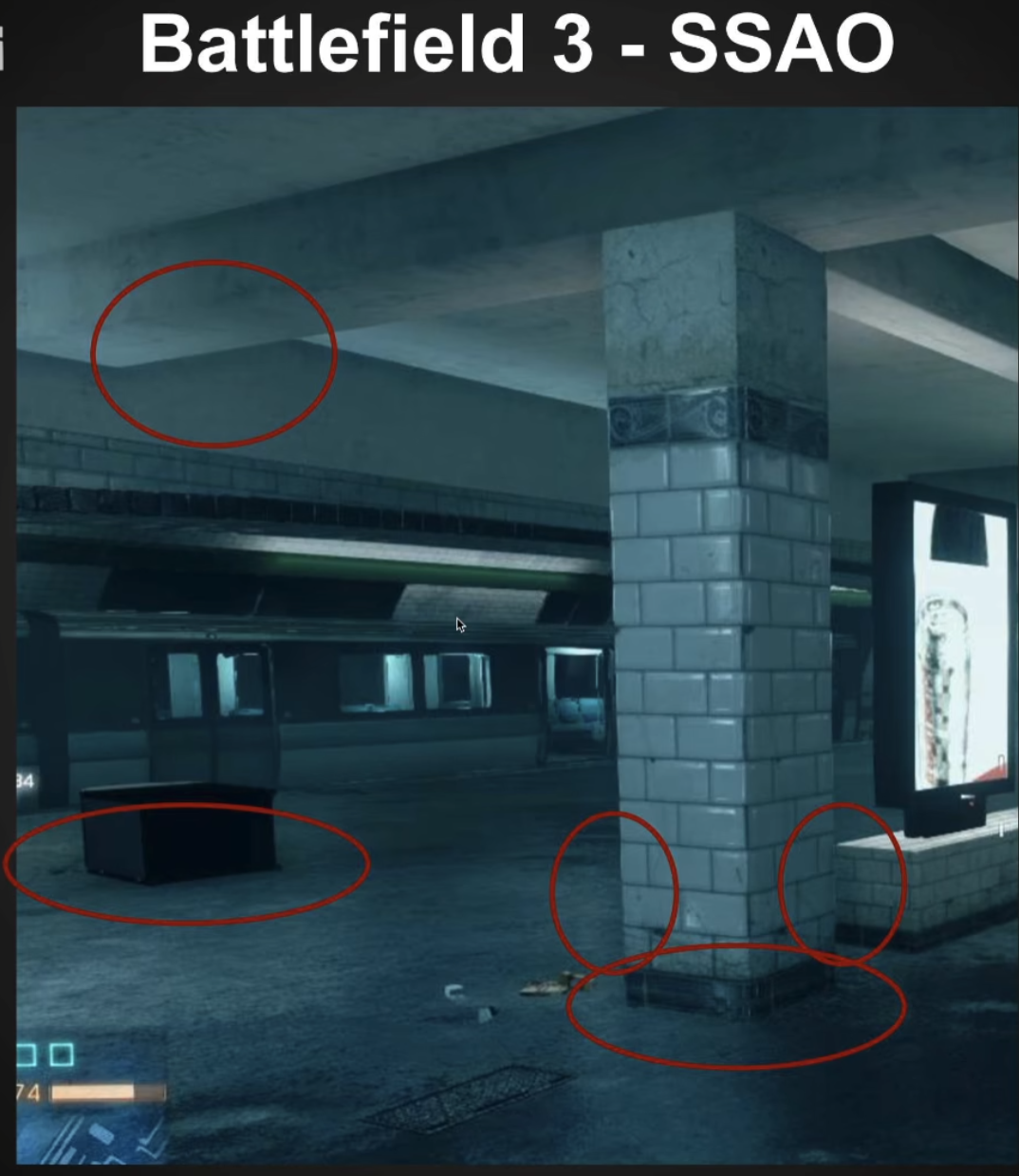

Screen Space Ambient Occulusion (SSAO)

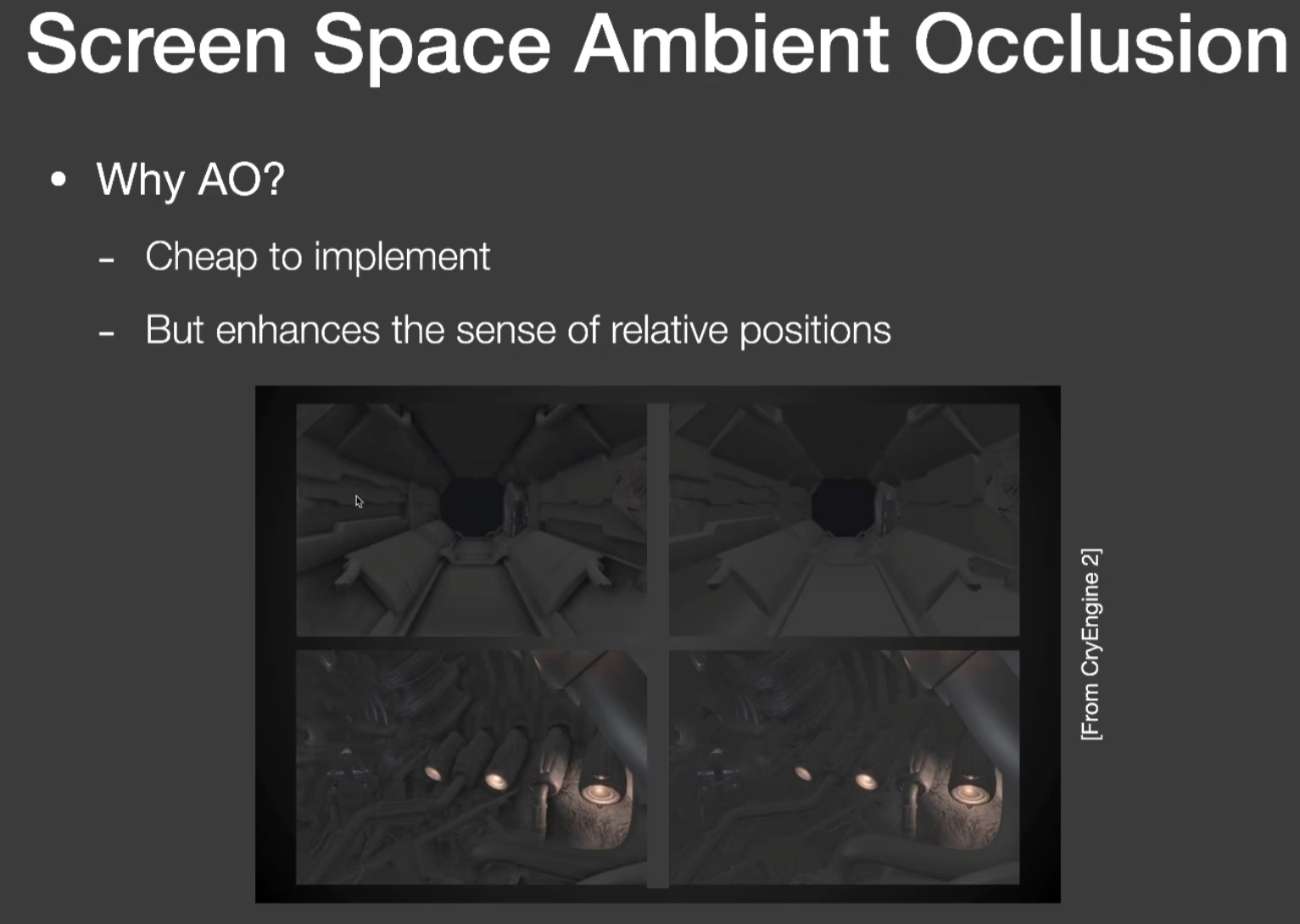

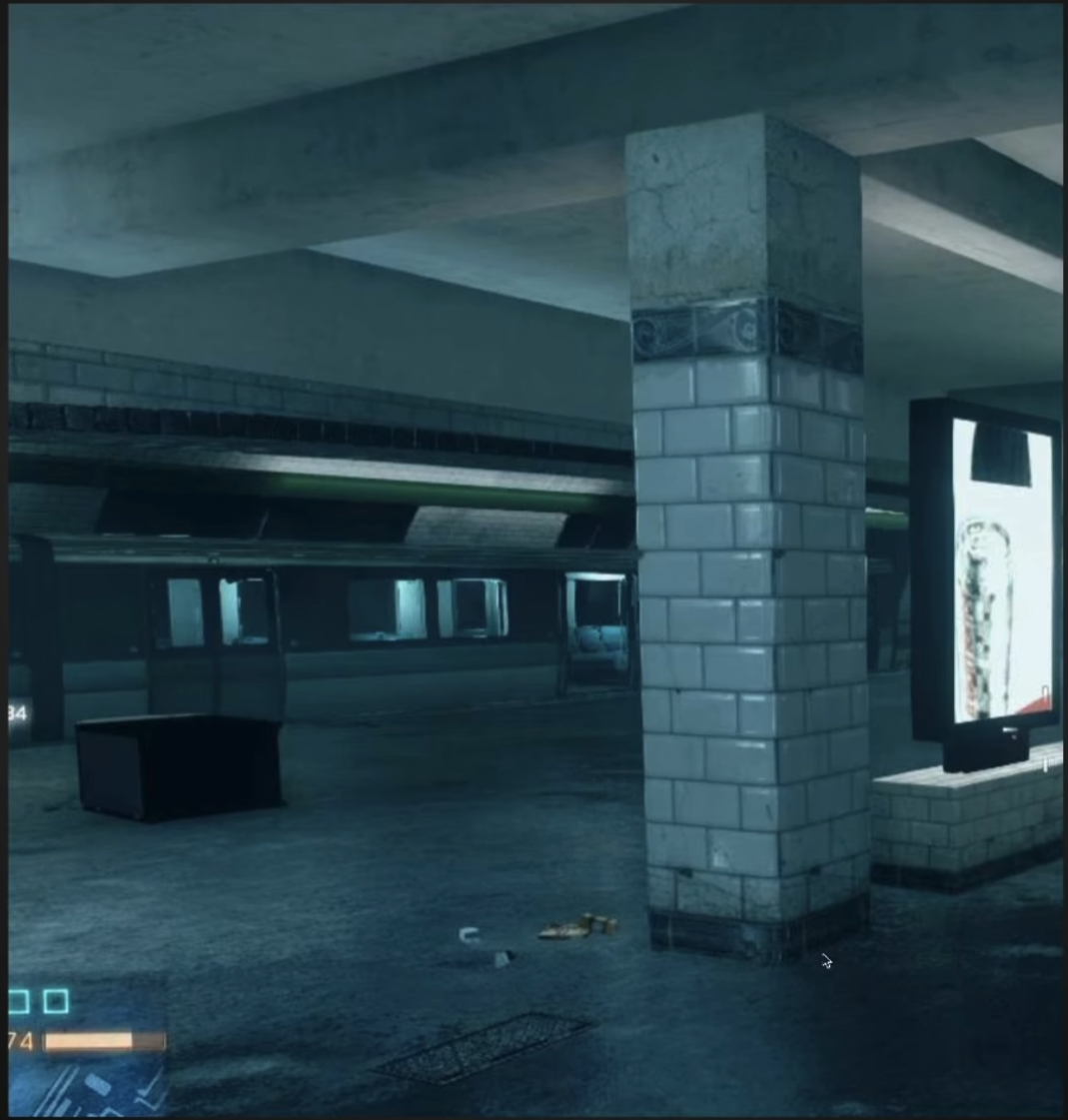

常数阴影让物体的相对位置感更强，提升视觉效果
AO是非常容易实现的

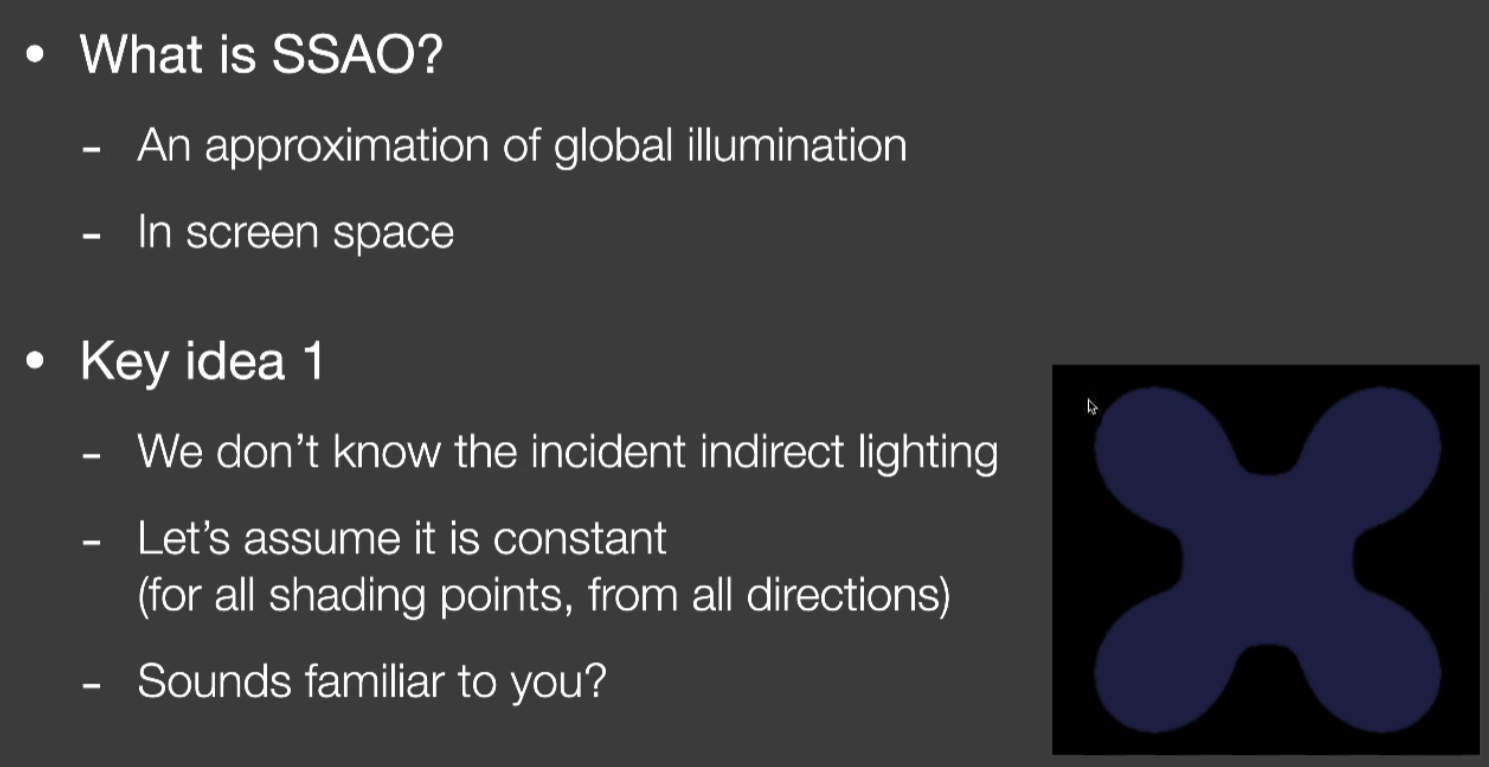

AO是全局光照的近似
在屏幕空间

假设：
- 不知道间接光是什么，假设间接光是一个常数
- 考虑Visibility
AO这种渲染方式在建模软件中叫做天光

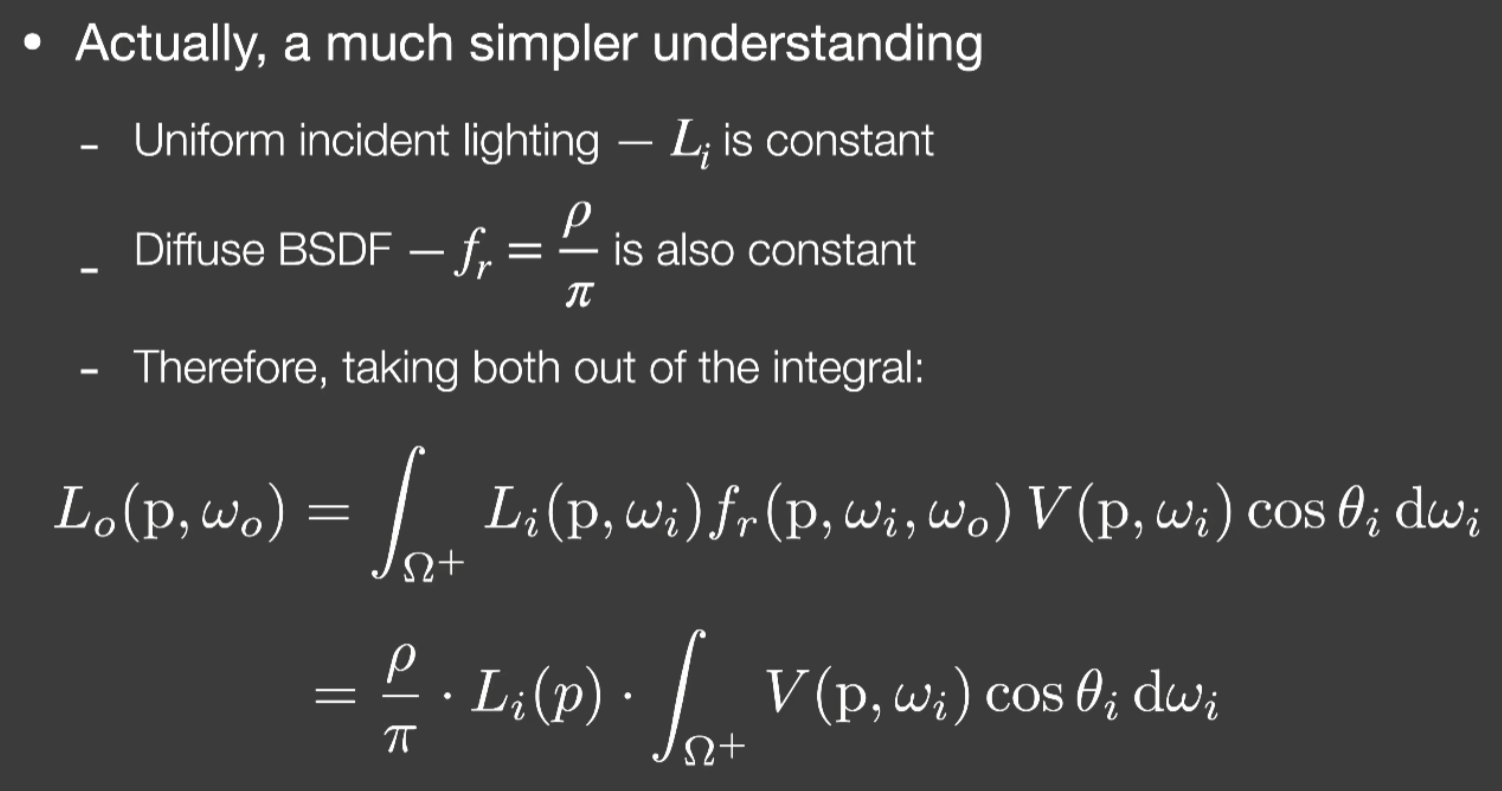

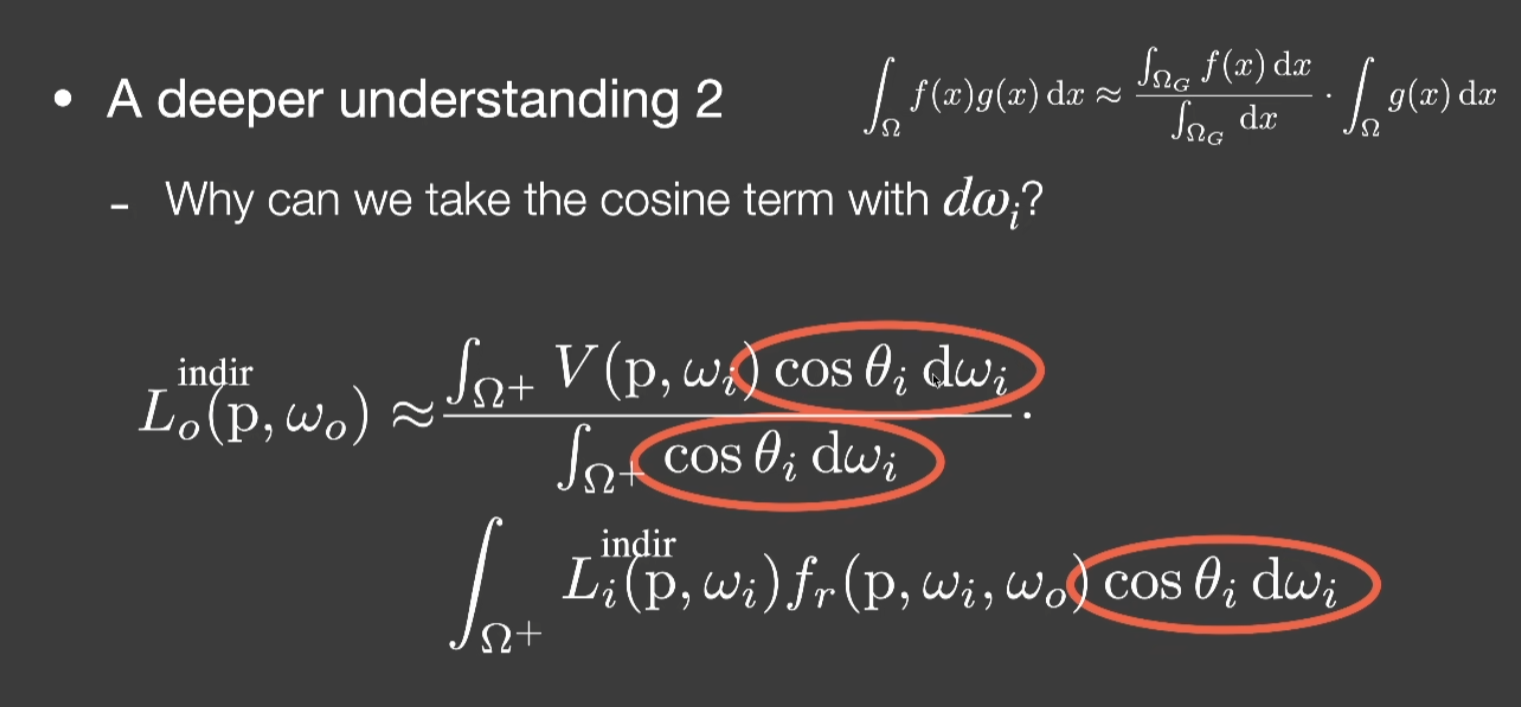

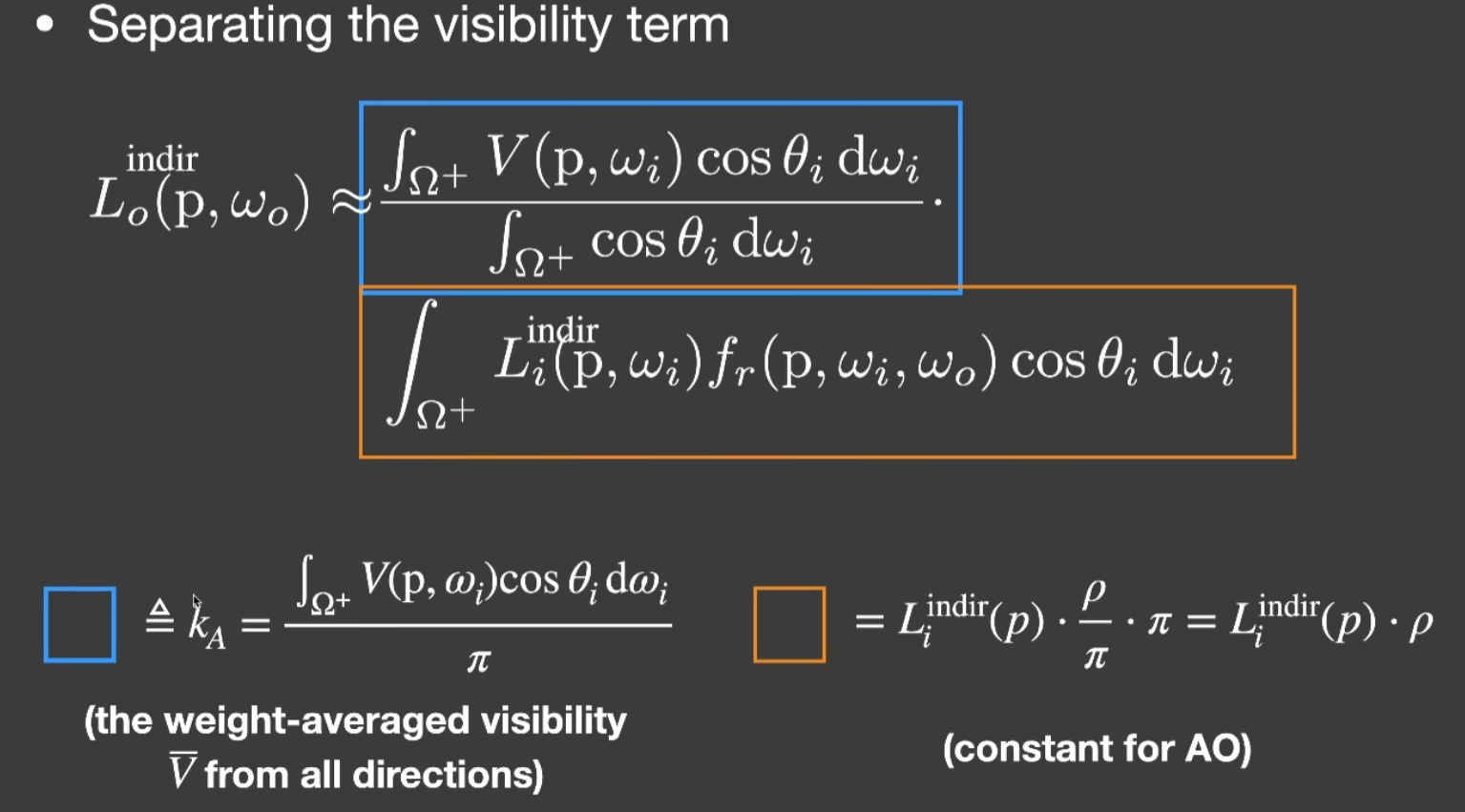

从Rendering Equation理解AO是环境光的近似

实际上AO是一个非常简单的事，只要假设间接光照、物体的BRDF都是Diffuse也是个常数，直接从Rendering Equation拿出来，剩下对Visibility cos的积分

加权平均的Visibility在Screen Space怎么做

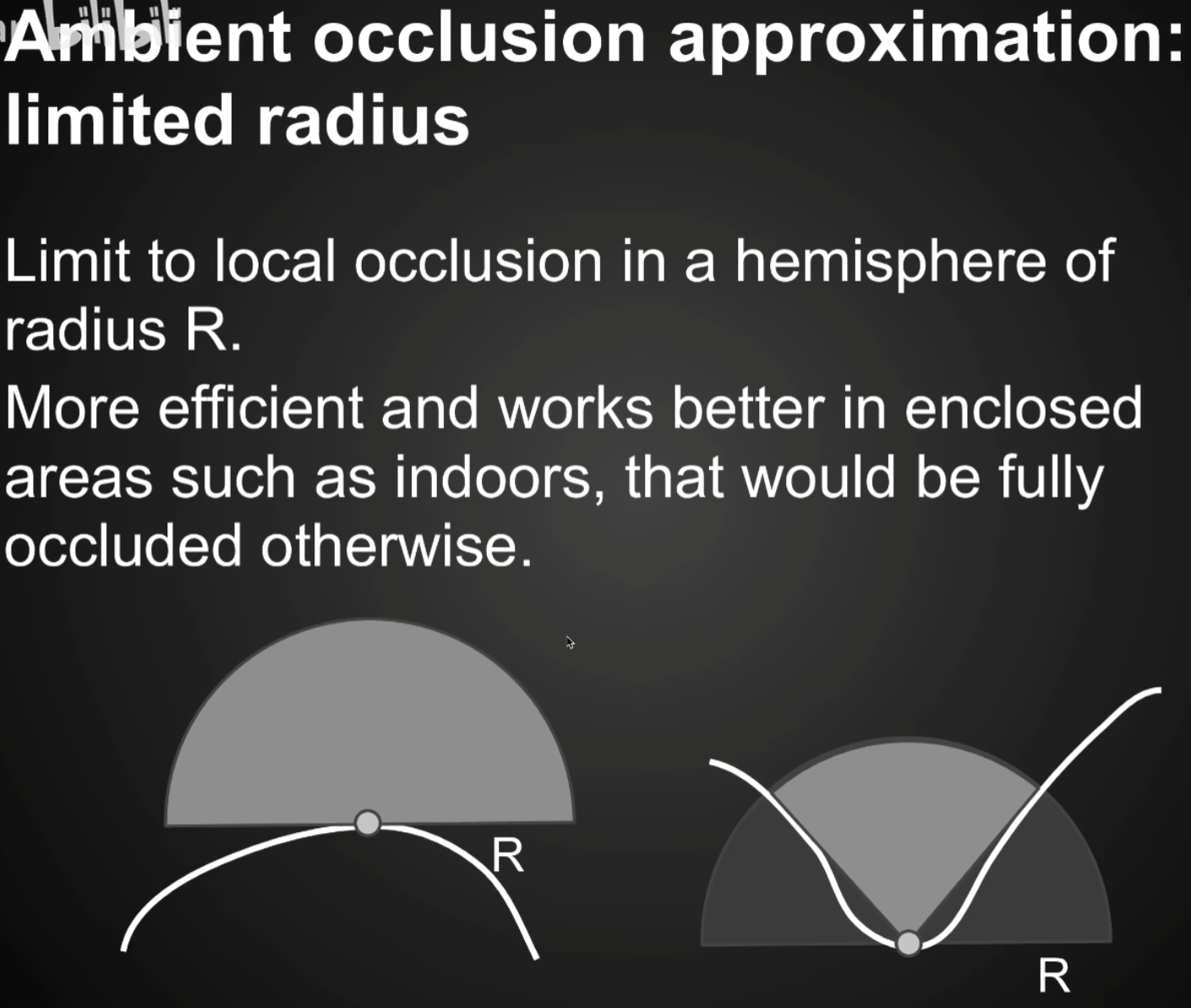

Ray tracing一般会考虑在一定距离范围内有无遮挡物
但是会造成超过这个范围的却真正会遮挡的物体被忽略

Screen Space AO并没有这么做

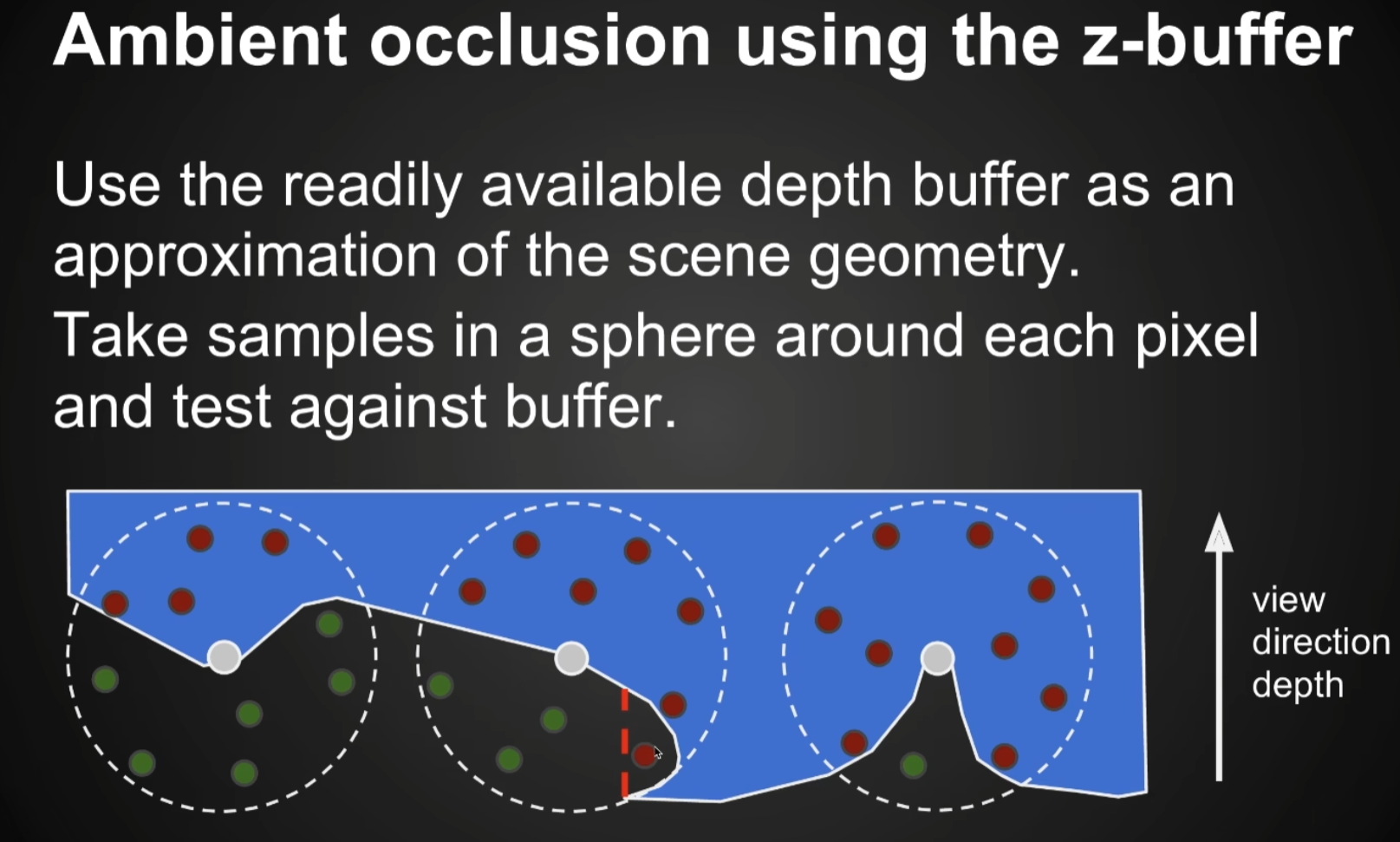

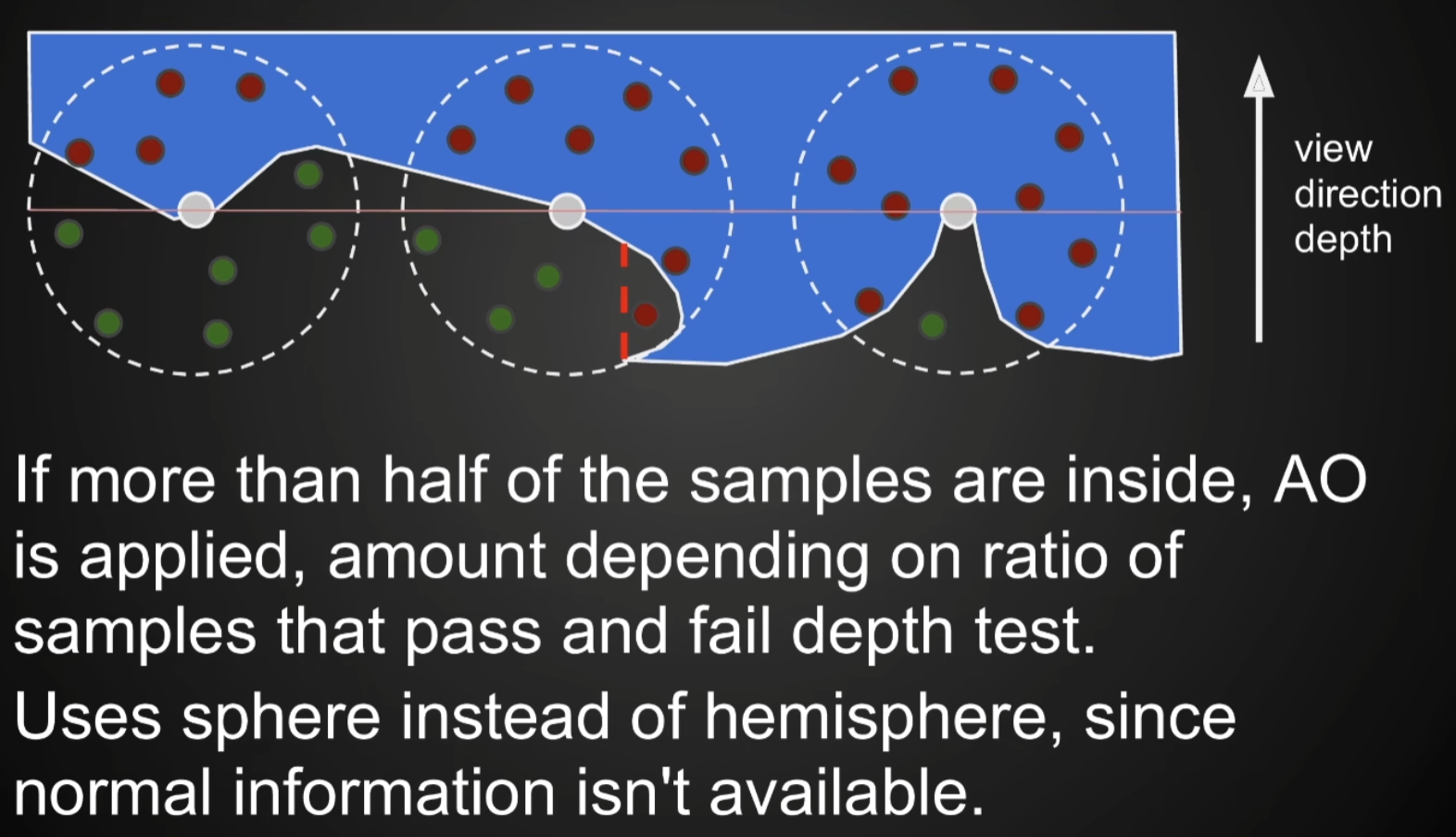

它假设任何一个Shading Point，都往周围一个半径r的球里面去采样很多的点，判断这个球的体积内随机撒的点能不能被看到
结合从摄像机获取的深度图，来判断物体能否被看到

考虑Visibility都是法线所在的半球
在AO那个时代，还不能假设Camera Ray渲染出来的场景又有深度又有Normal，可以认为有深度，得不到法线方向。
不知道法线方向就不知道哪个半球该去考虑，因此考虑整个球。而正常情况下一个平面必然有一半看不到，所以对任何一个几何做这么一个假设：在打在全球里面的点只有看不着的点(红点)个数过半的情况下，才开始考虑AO问题

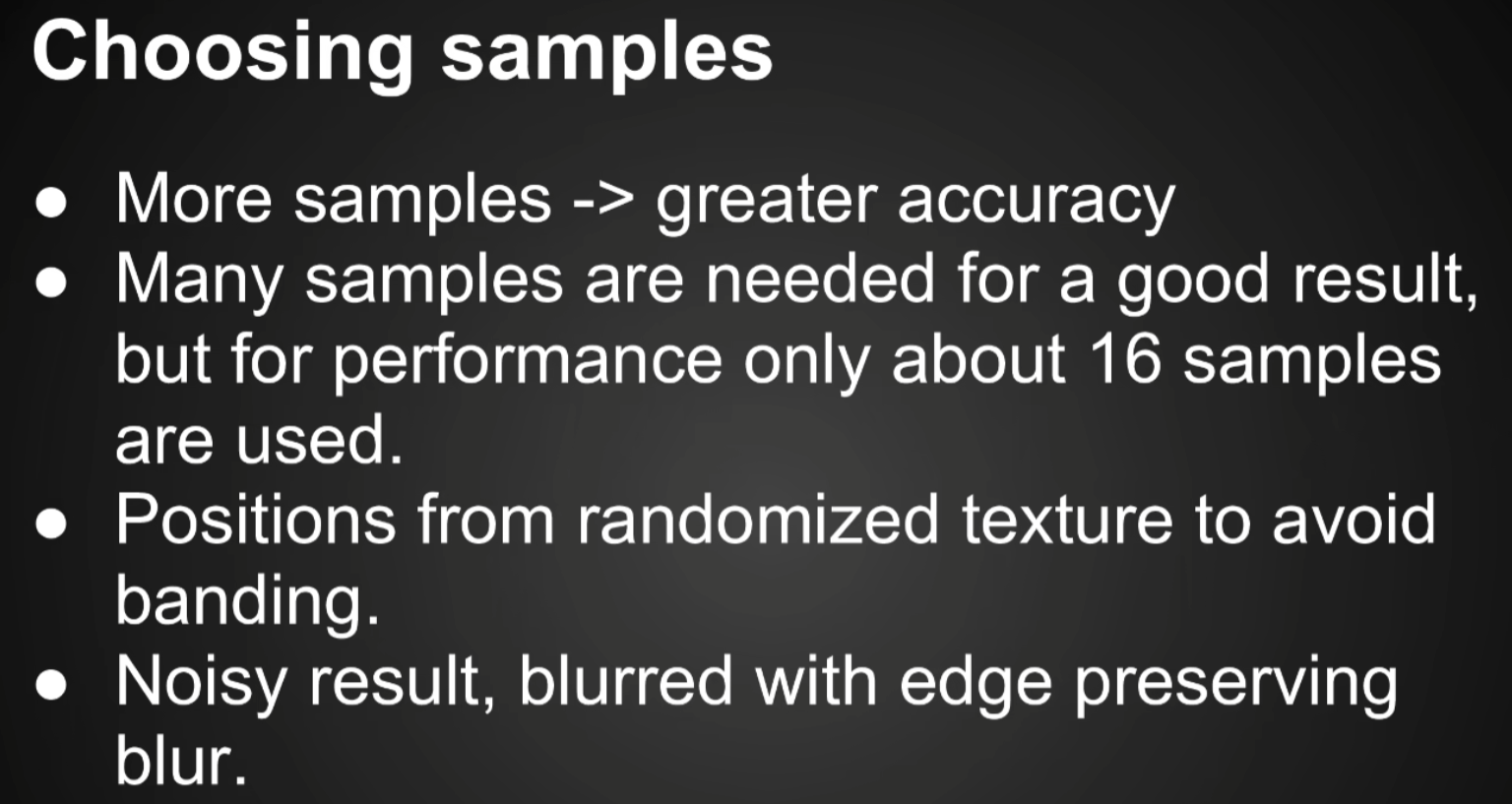

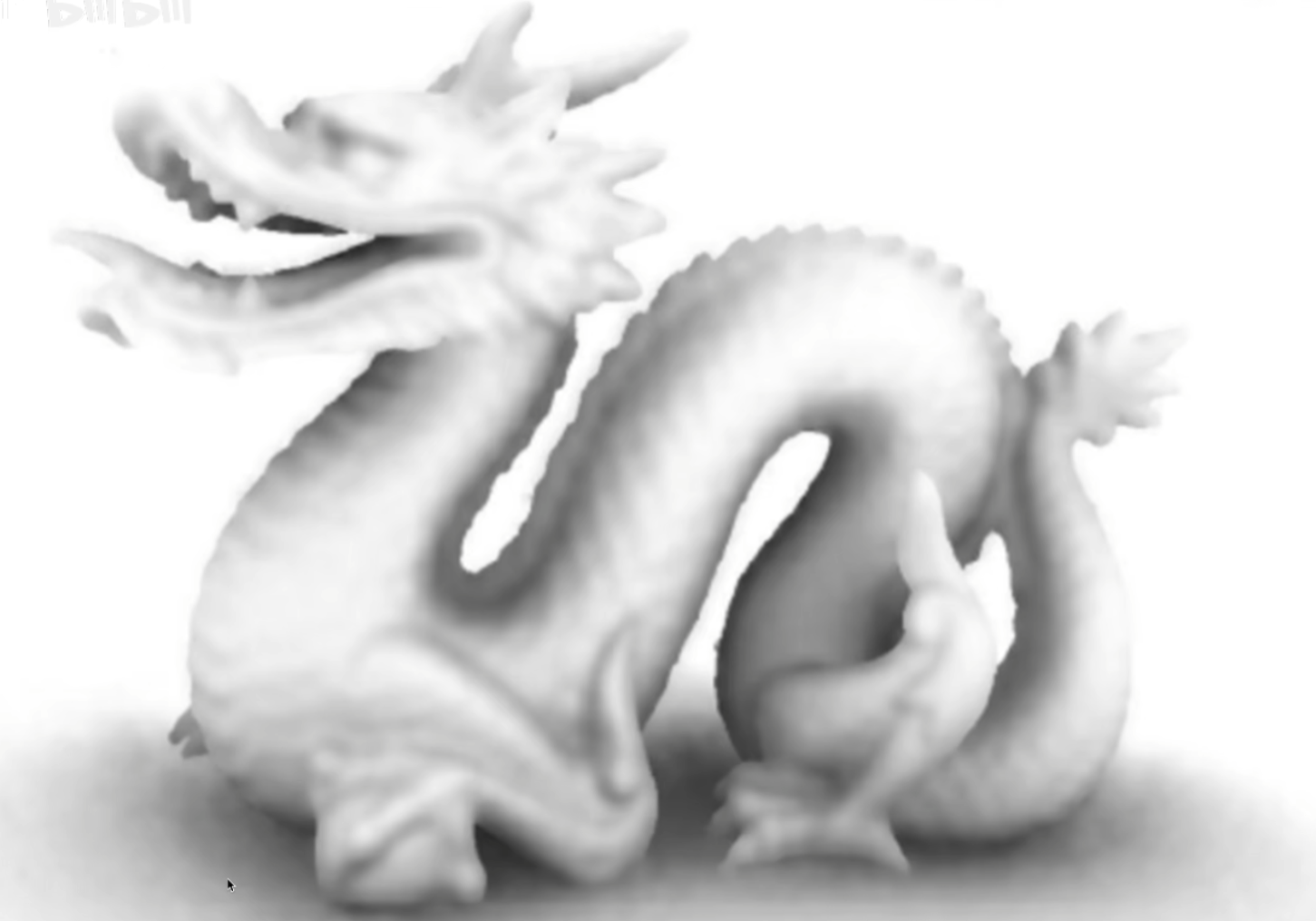

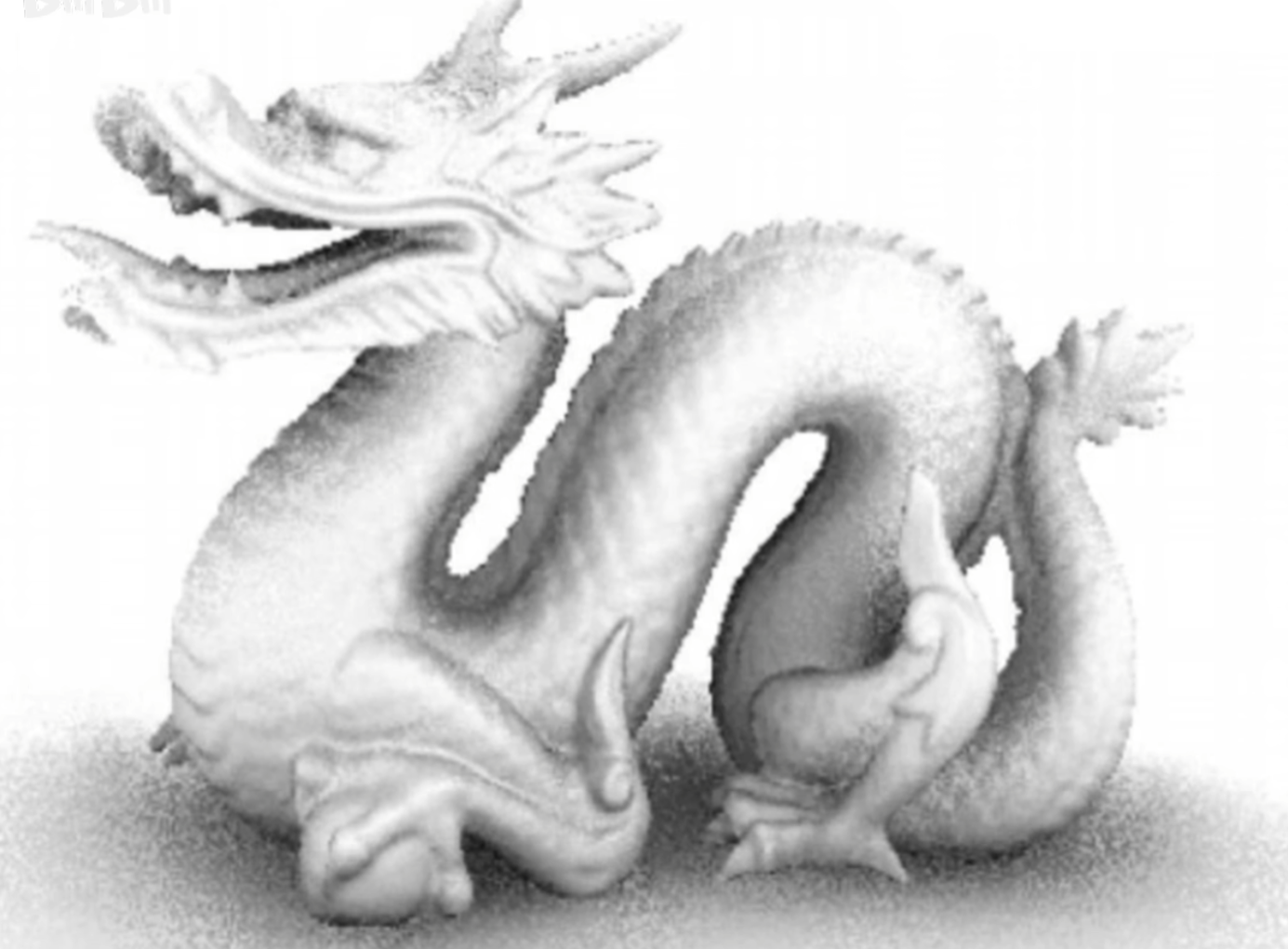

采样点越多效果越好，但为了速度，不能有太多的Sample，做法是用少量的Sample先得到一张Noise的AO结果，再对它DeNoise把它模糊掉

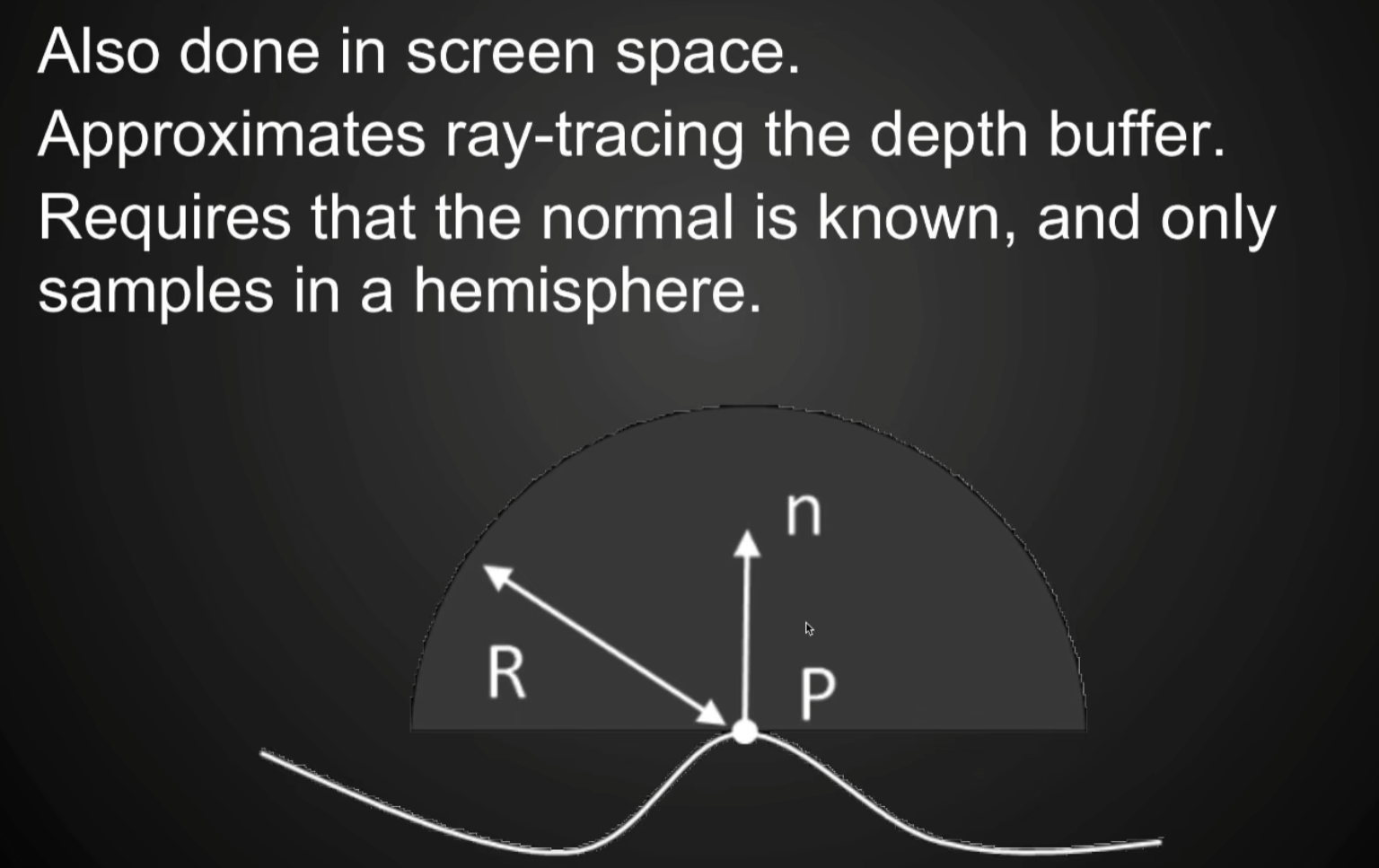

在现在有法线的情况下，不需要SSAO做那么近似的假设，并且可以对各个方向做加权，得到更准的值

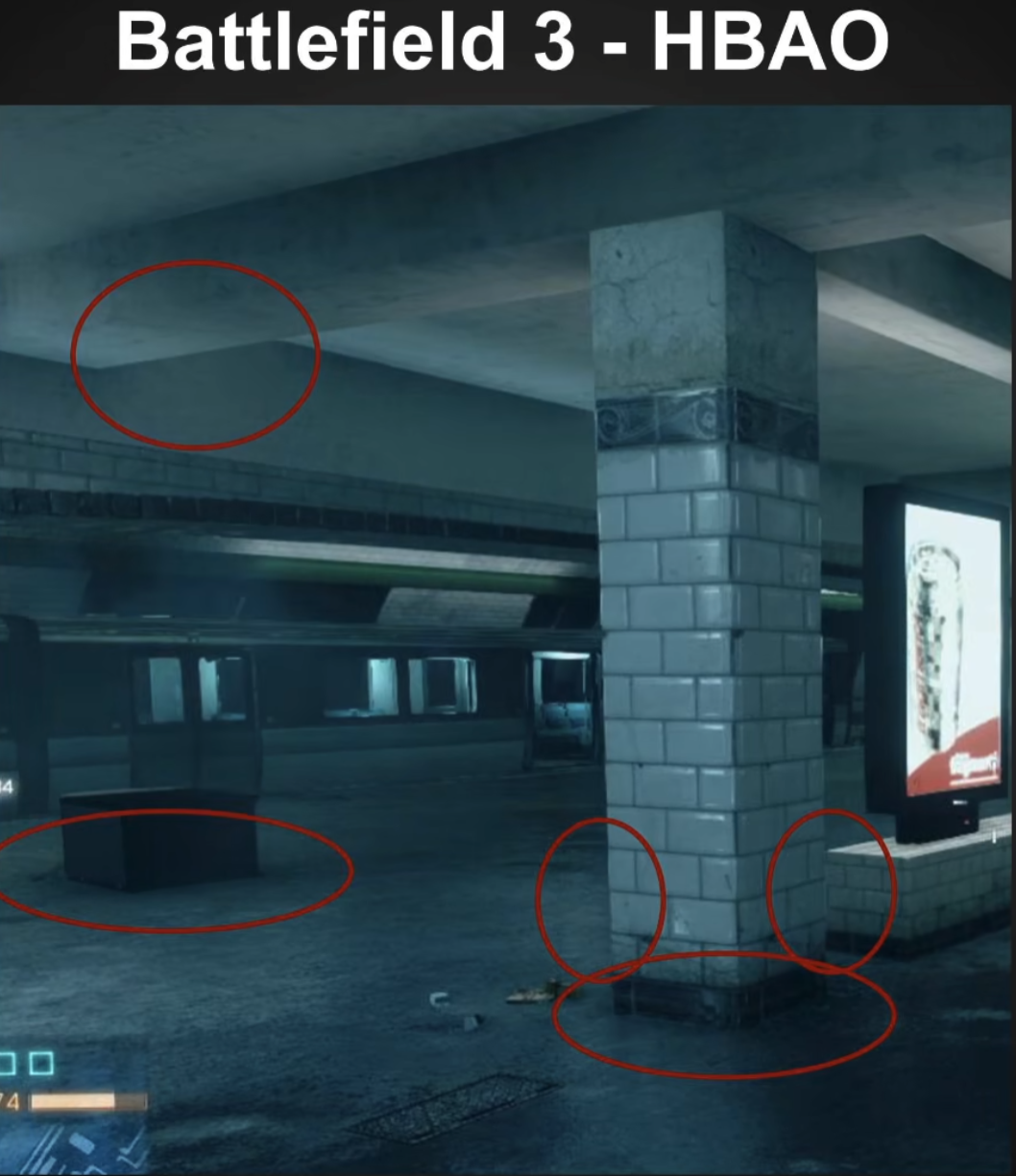

HBAO比SSAO要好一些，就是因为它真正考虑了一定范围r的半球

Lecture 9 Real-Time Global Illumination (screen space cont.)

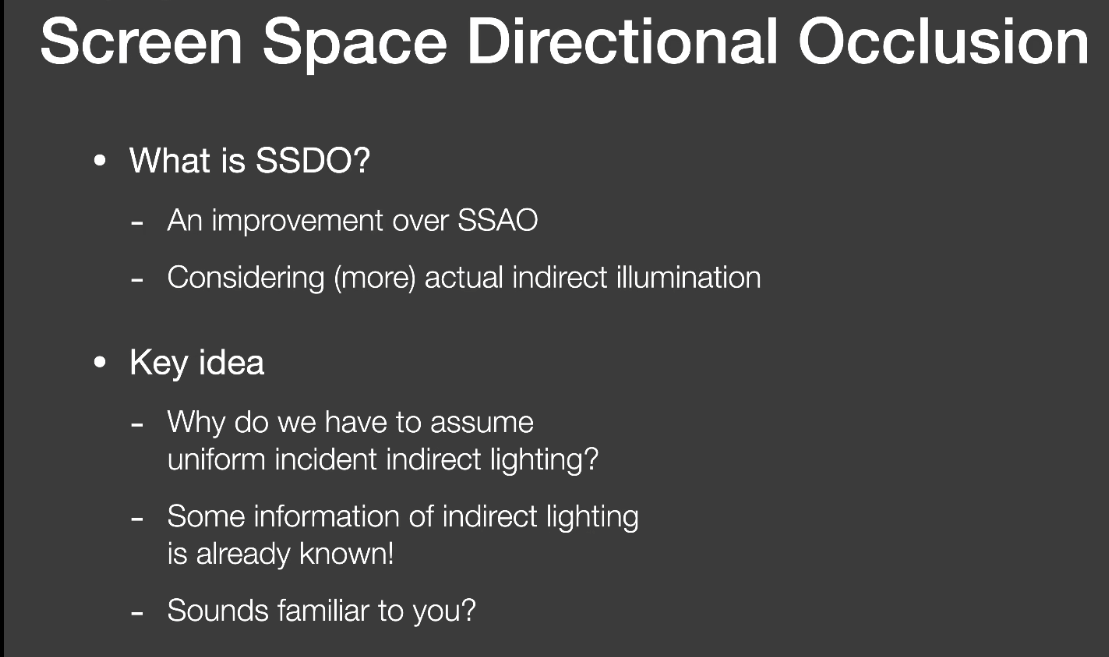

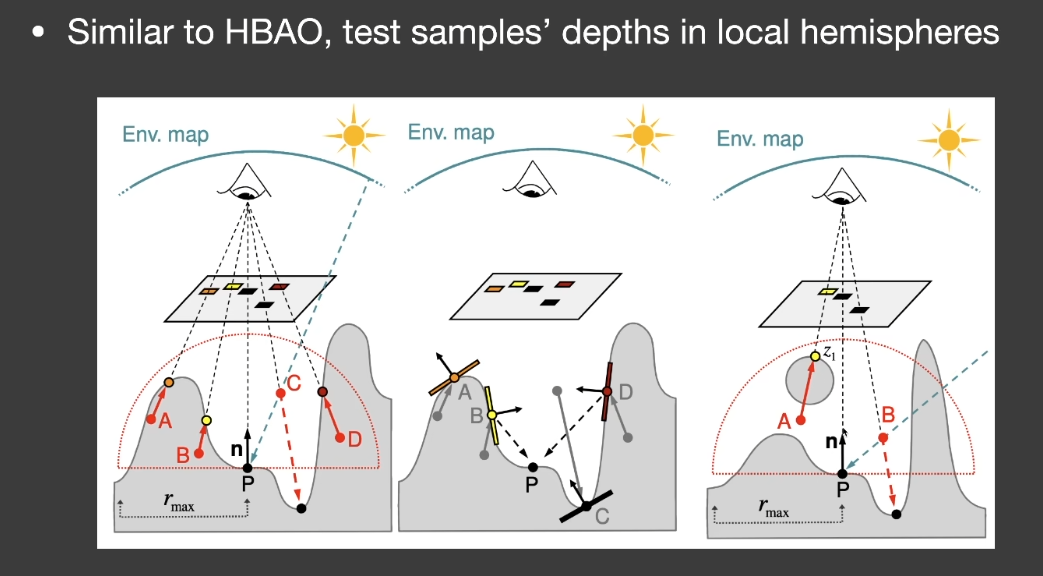

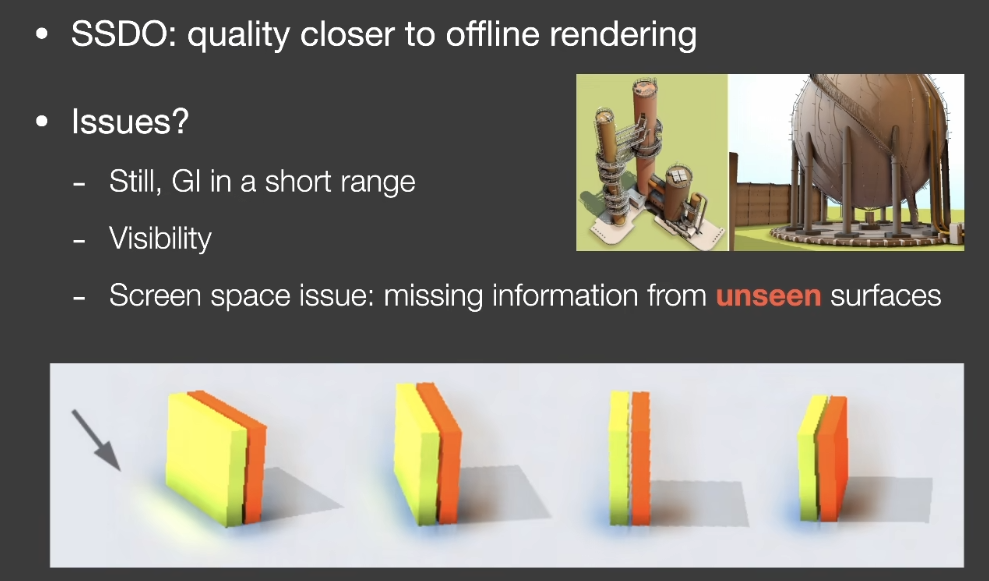

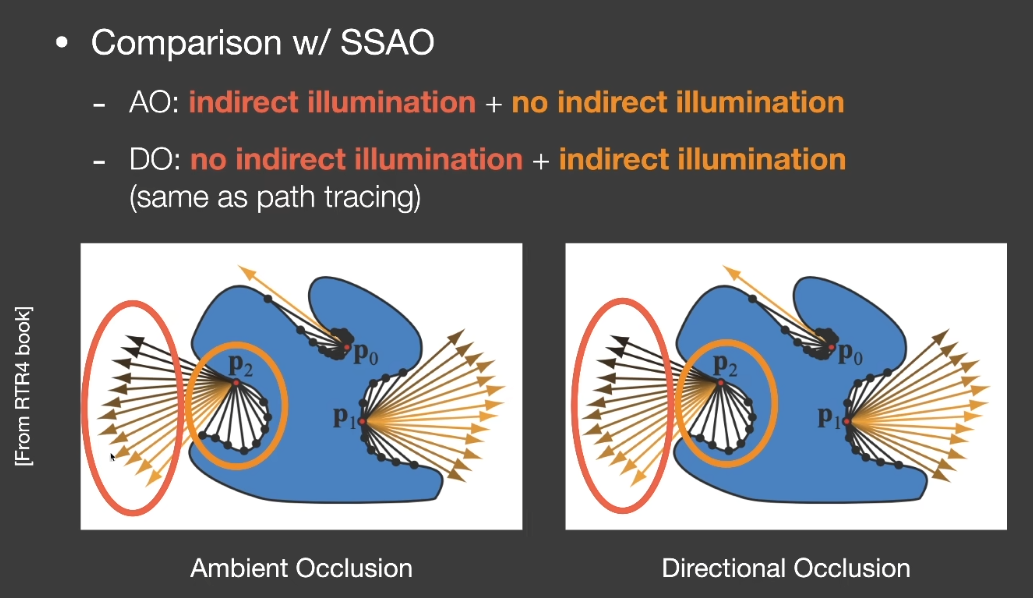

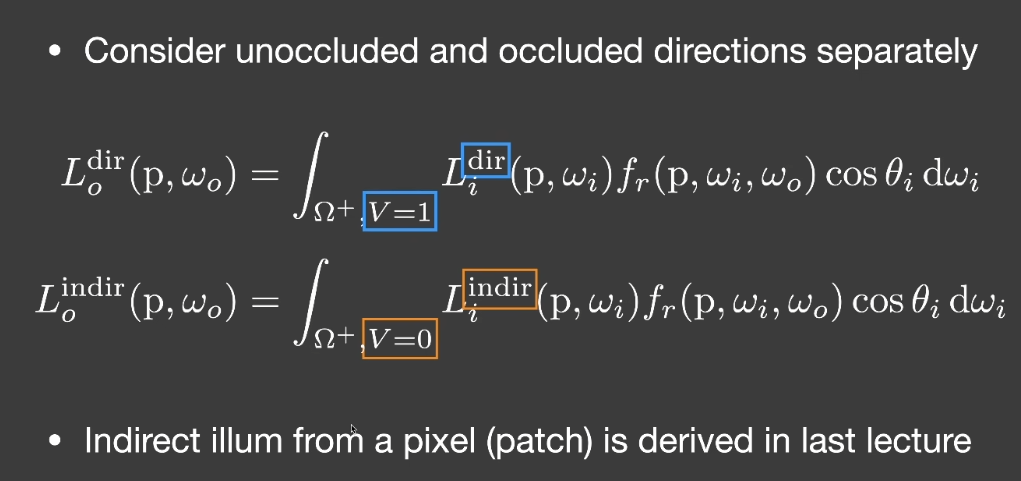

Screen Space Directional Occlision (SSDO)

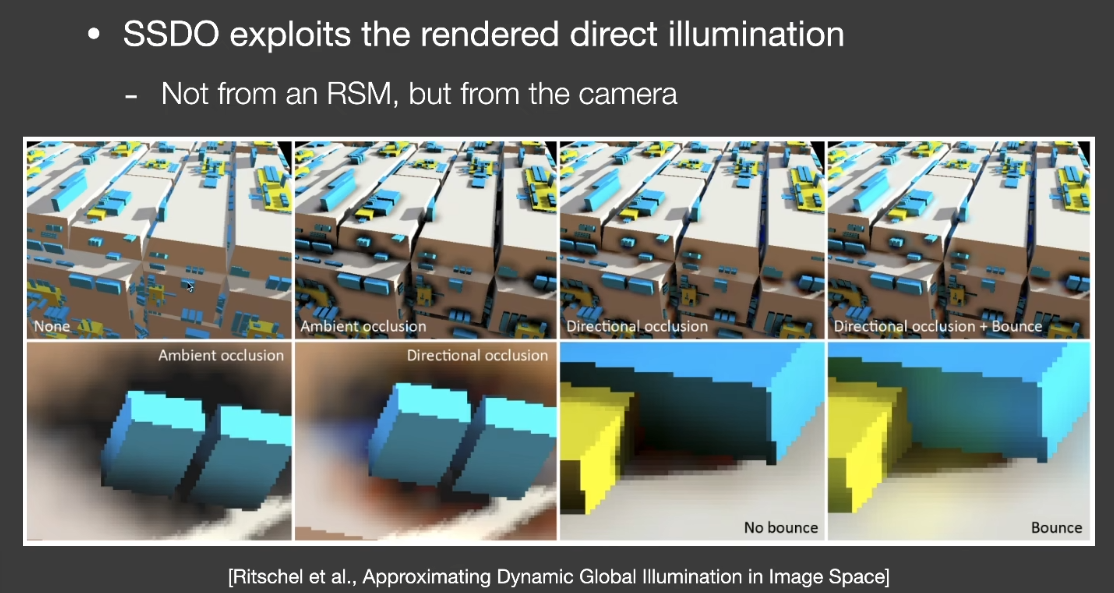

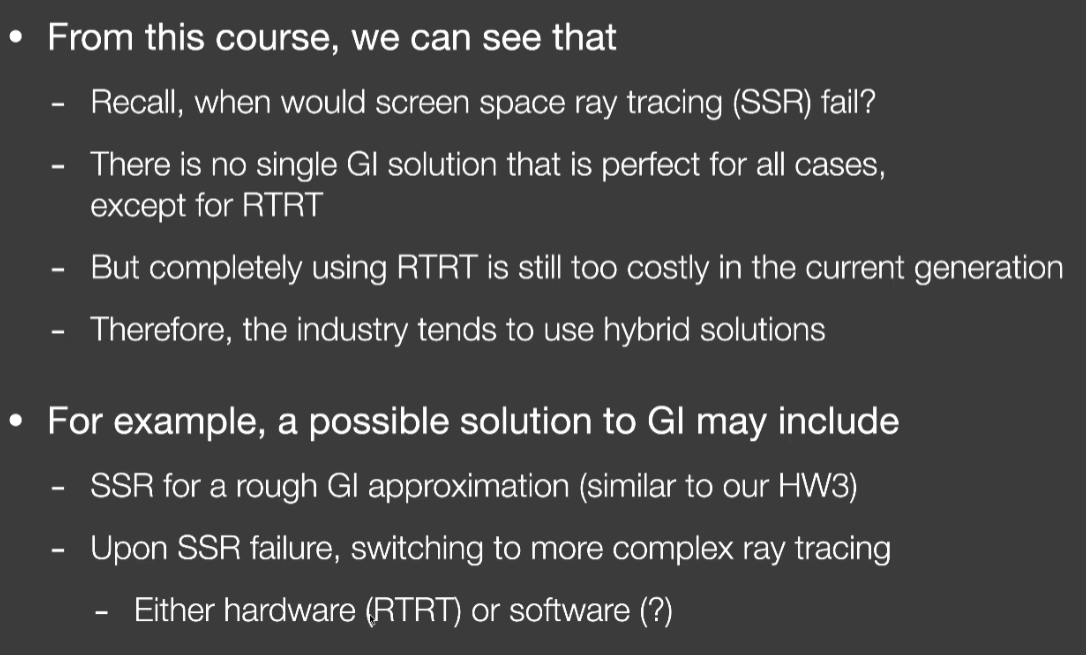

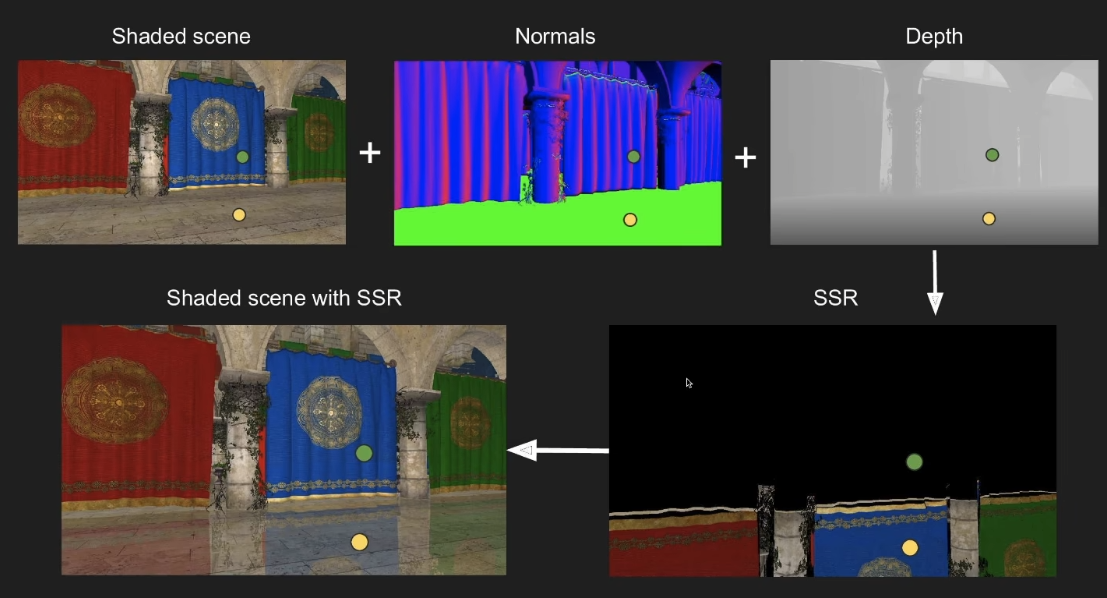

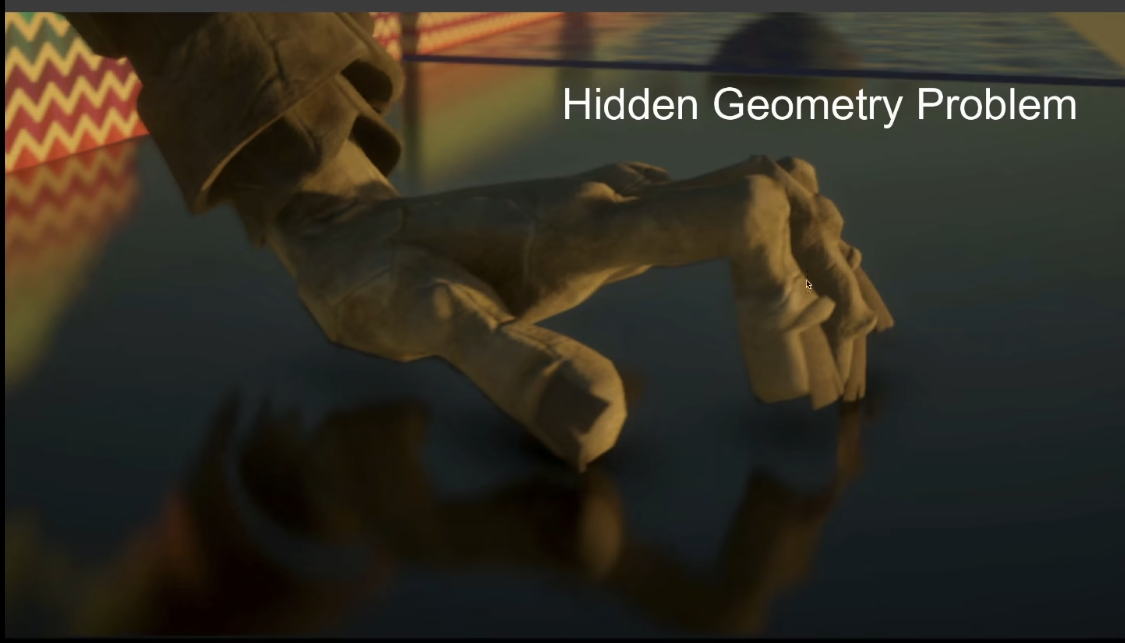

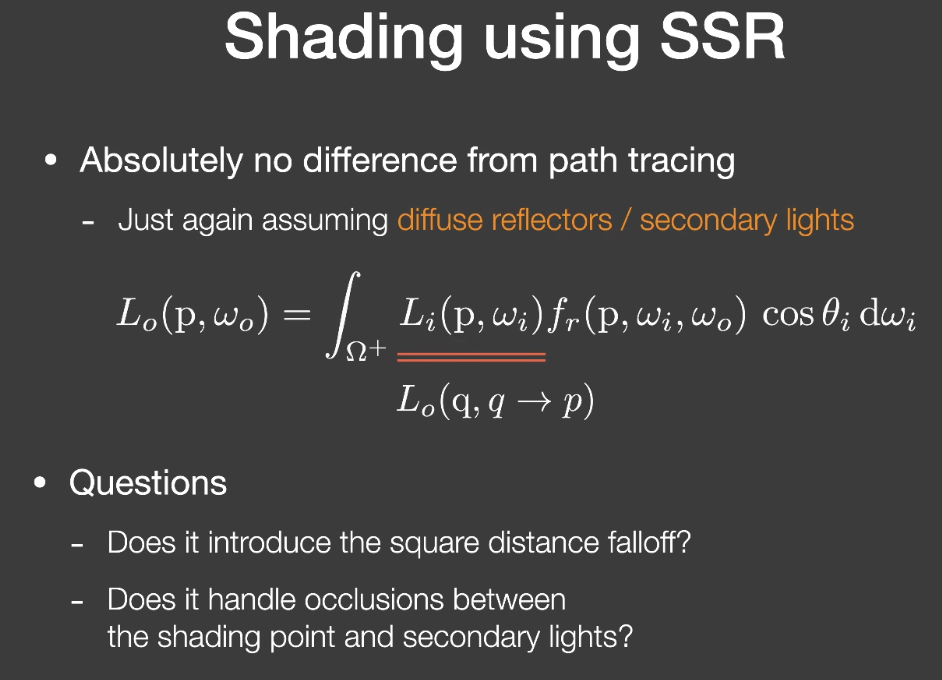

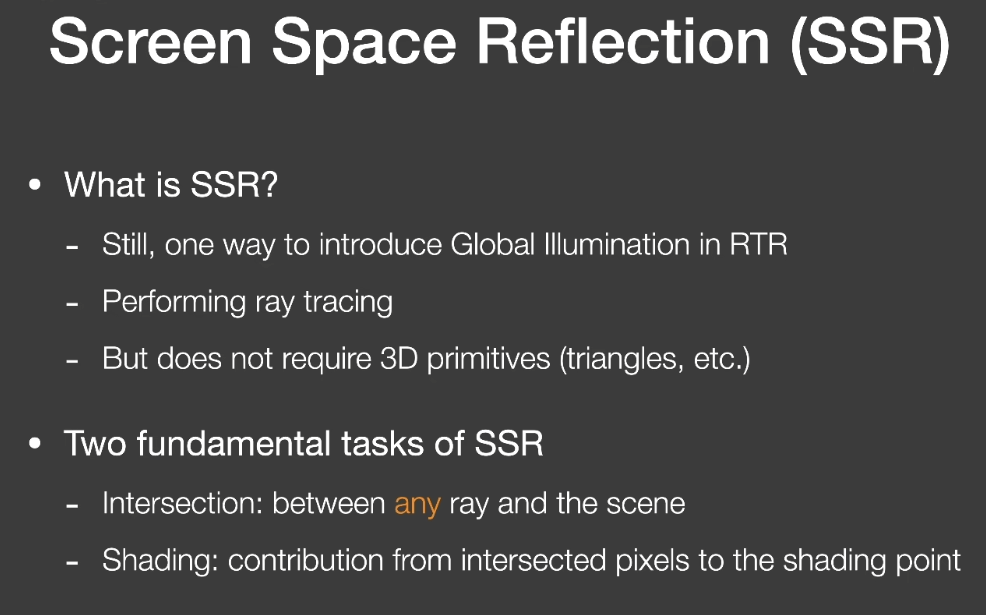

Screen Space Reflection (SSR)

实际上是在屏幕空间做光线追踪

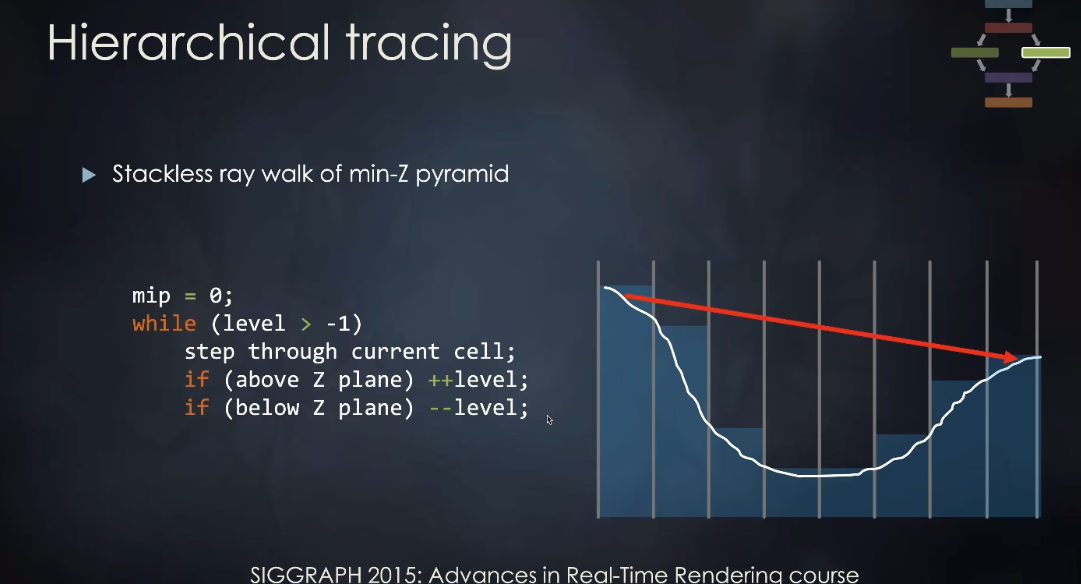

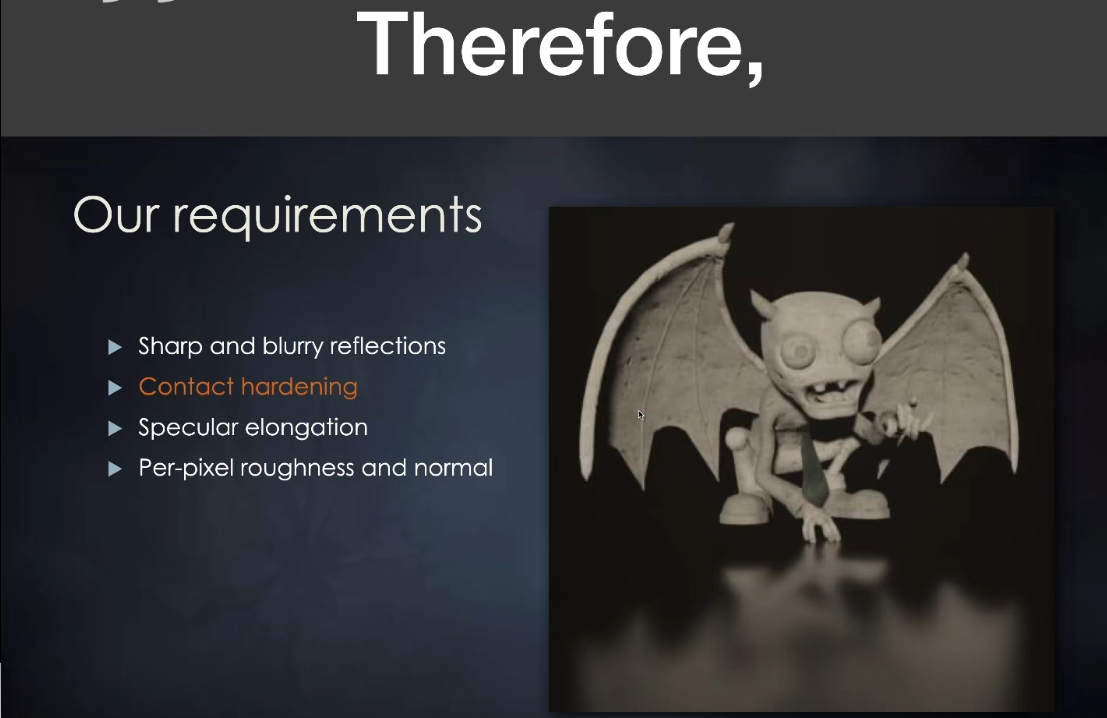

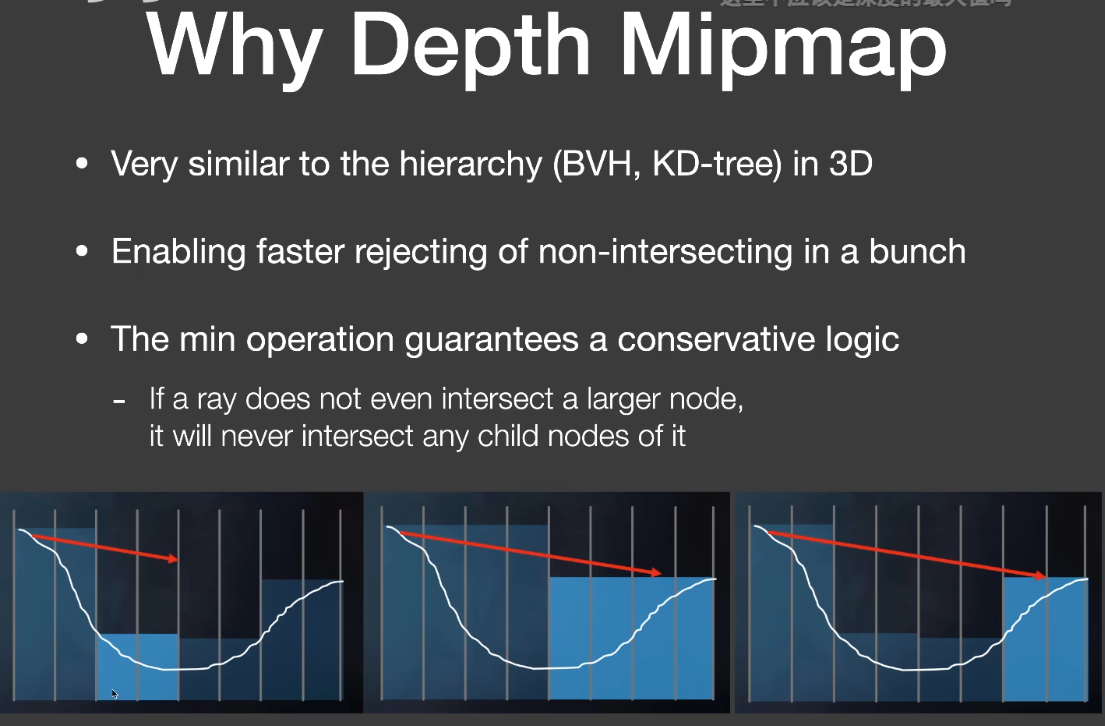

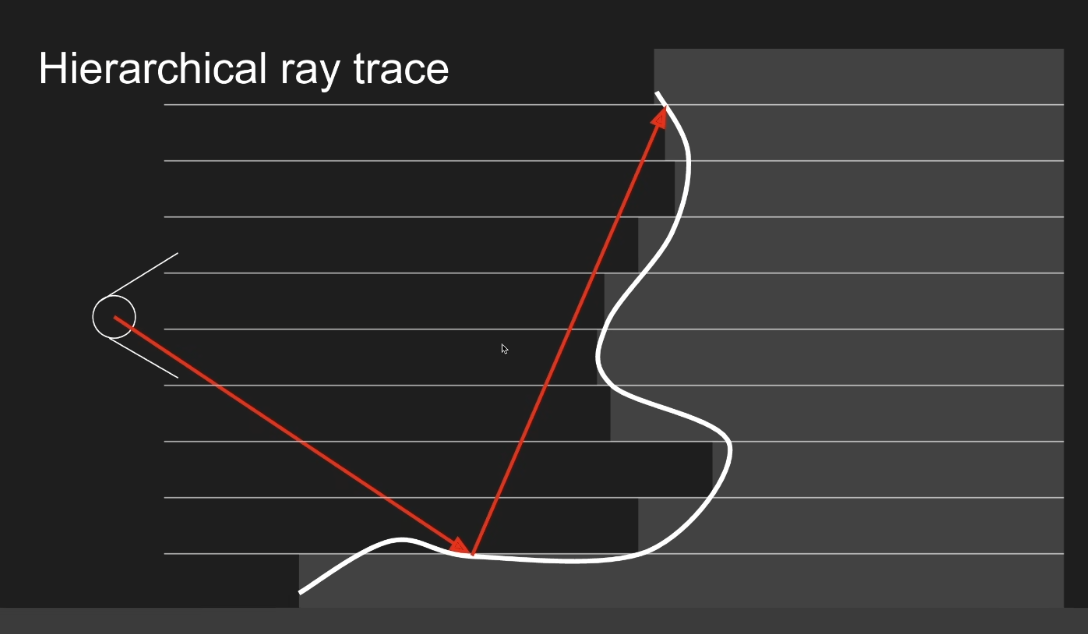

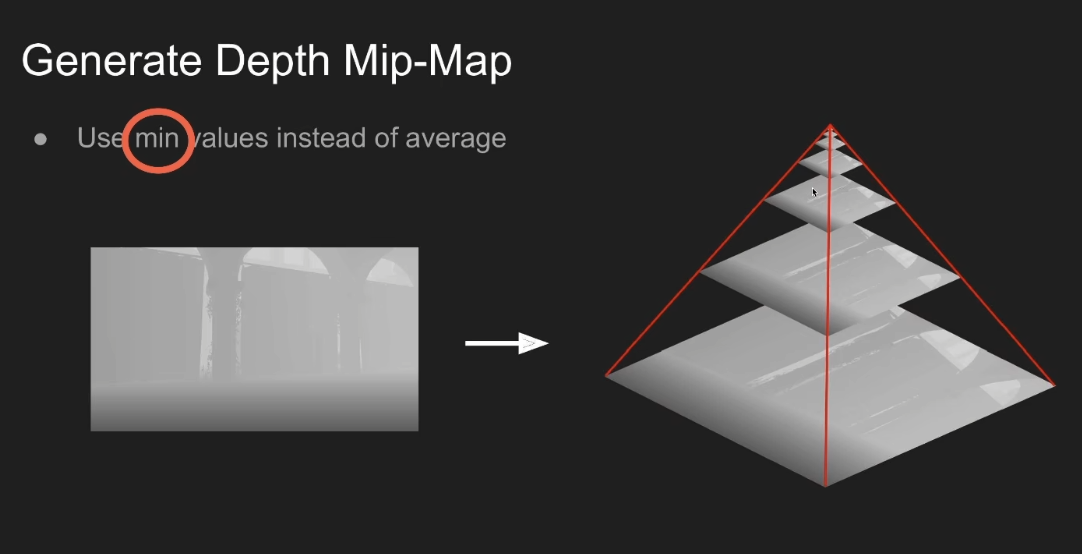

动态决定步长

Lecture 10 Real-Time Physically-Based Materials (surface models)

Microfacet BRDF
Disney principled BRDF

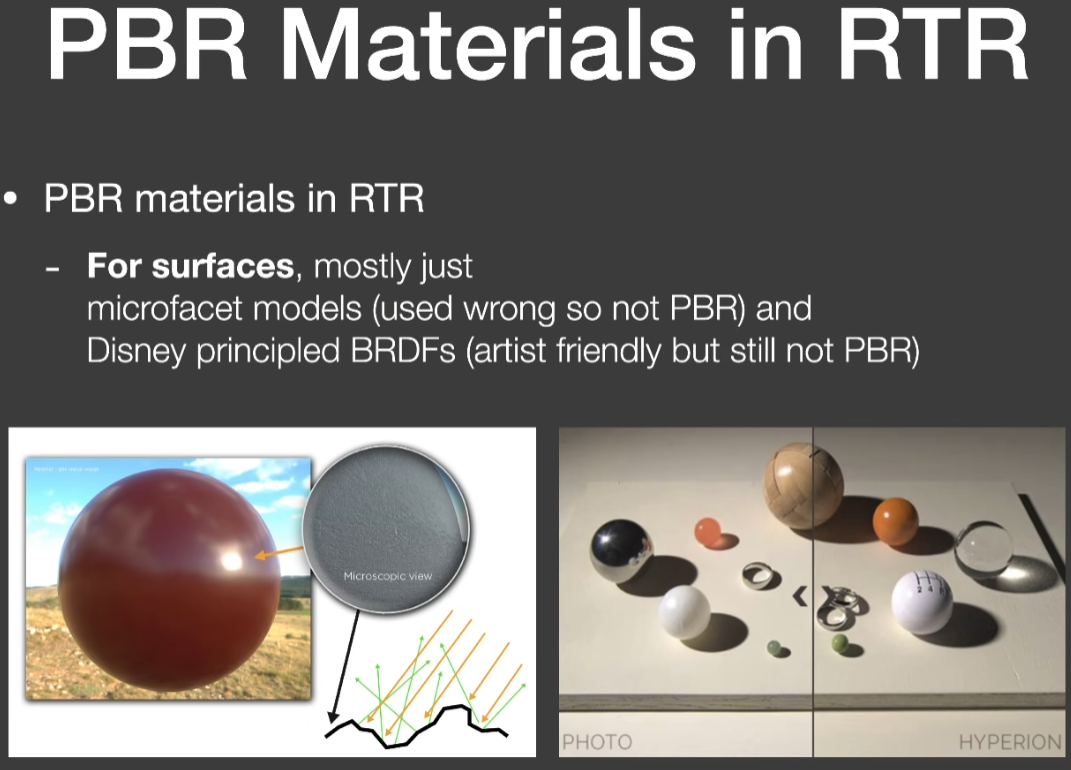

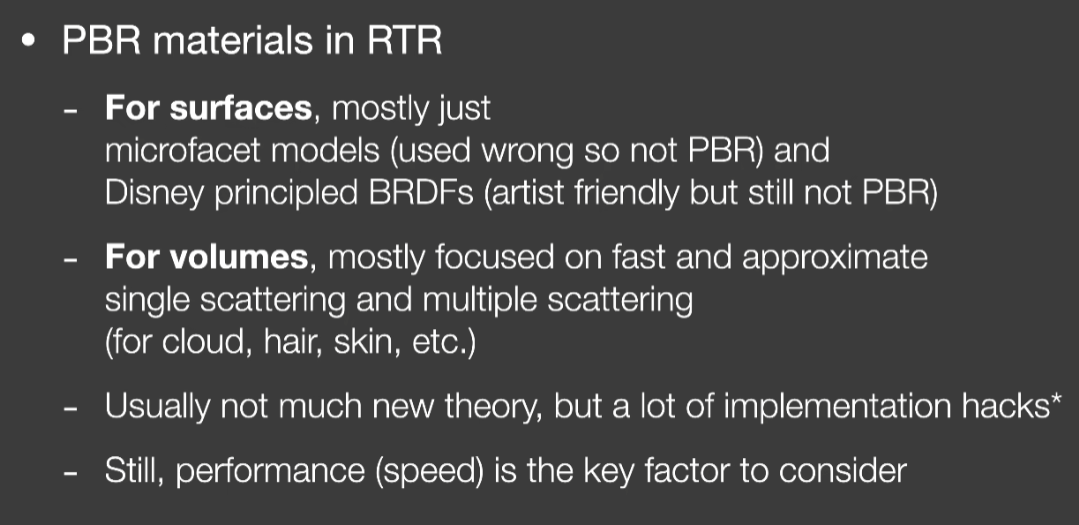

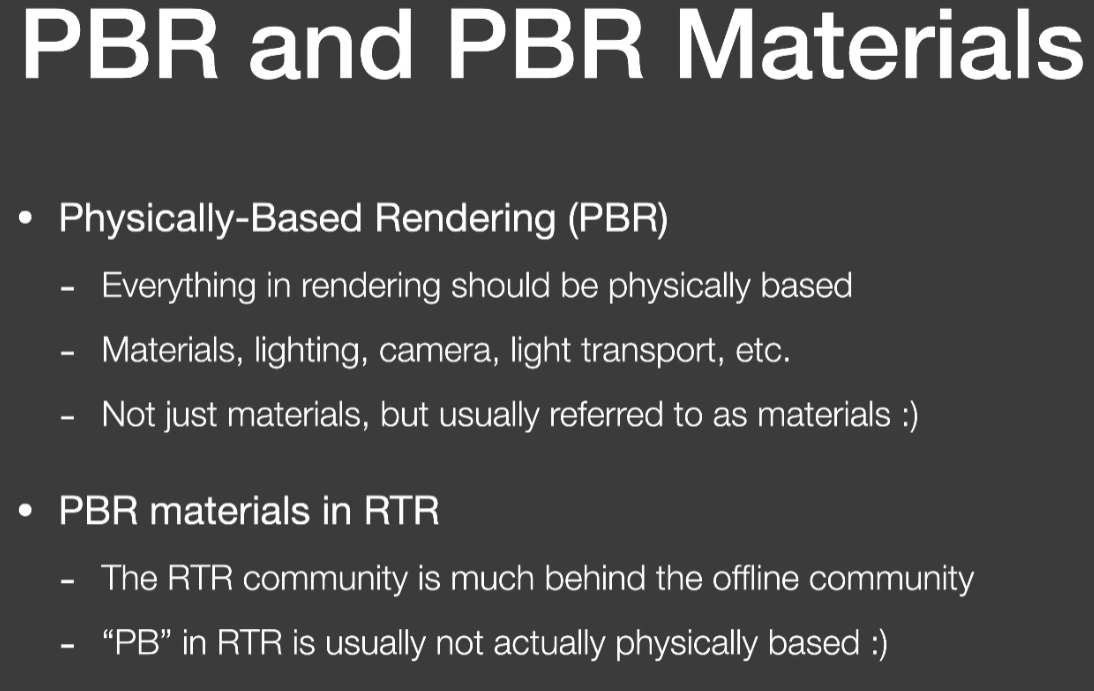

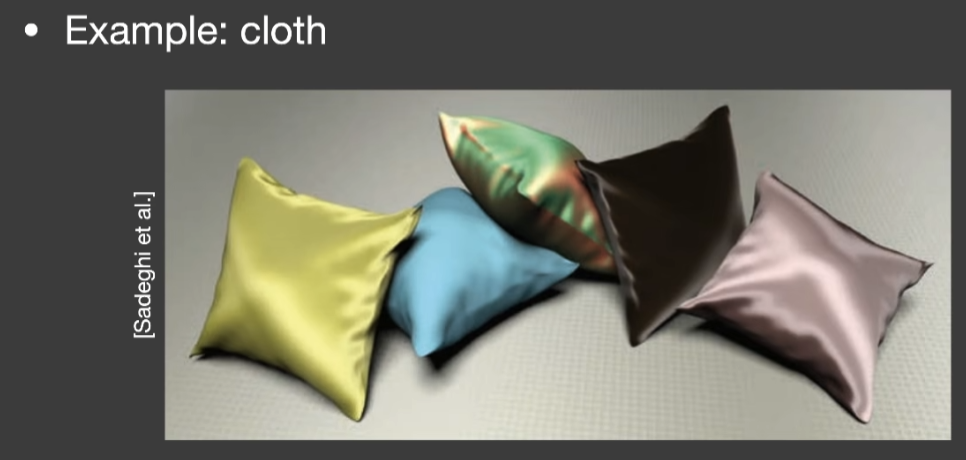

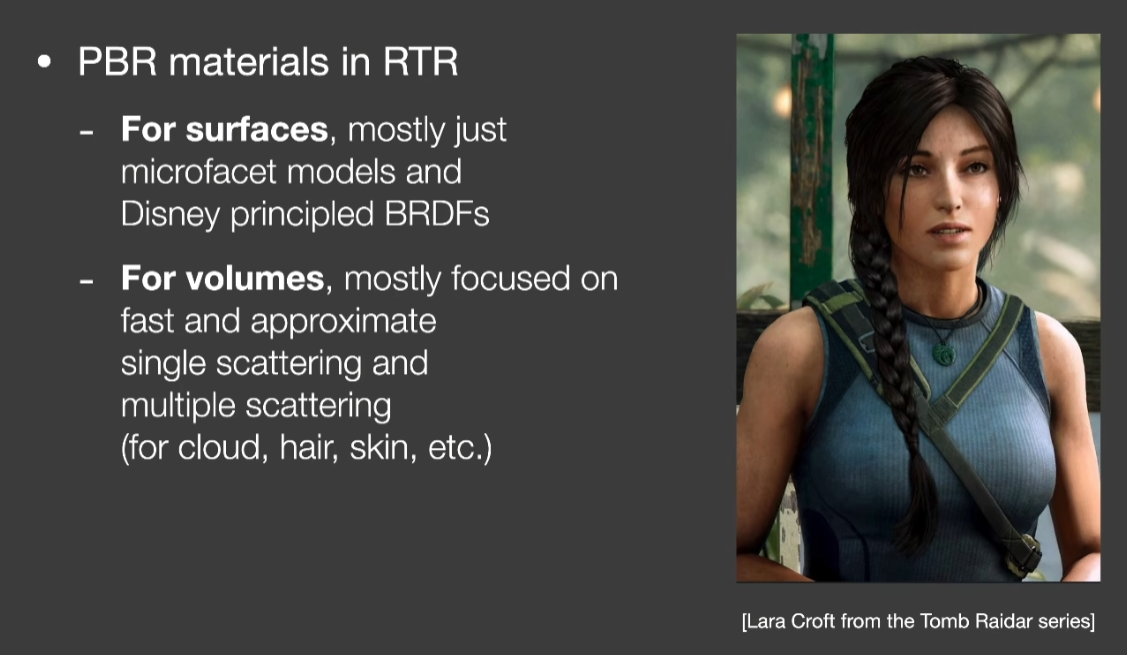

PBR概况：

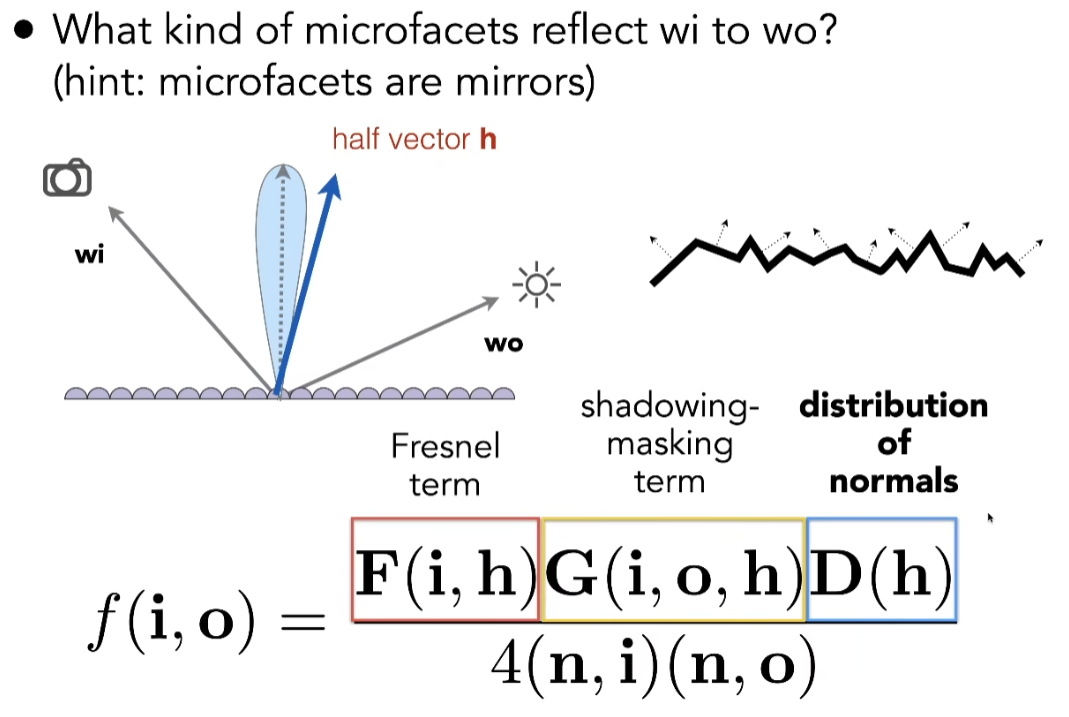

Microfacet BRDF

Fresnel项告诉我们有多少百分率的能量会被反射

The Fresnel Term

有多少能量被反射取决于入射光的角度
入射方向与法线几乎垂直，这时反射是最多的

根据入射角不同，有多少能量会被反射
对于绝缘体，从正上方看，很少能量被反射，基本上能透过去，如水面、镜子；从掠射角度看，能看到更多的反射

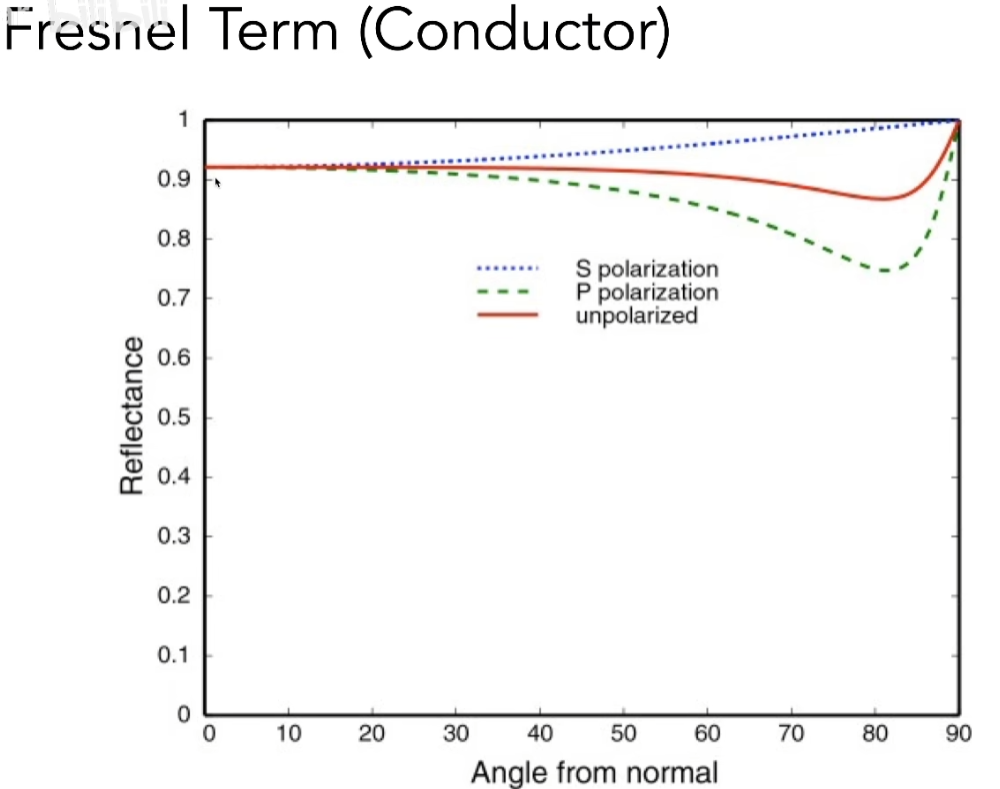

对金属来说，基本上符合这个曲线，整体反射能量会高很多

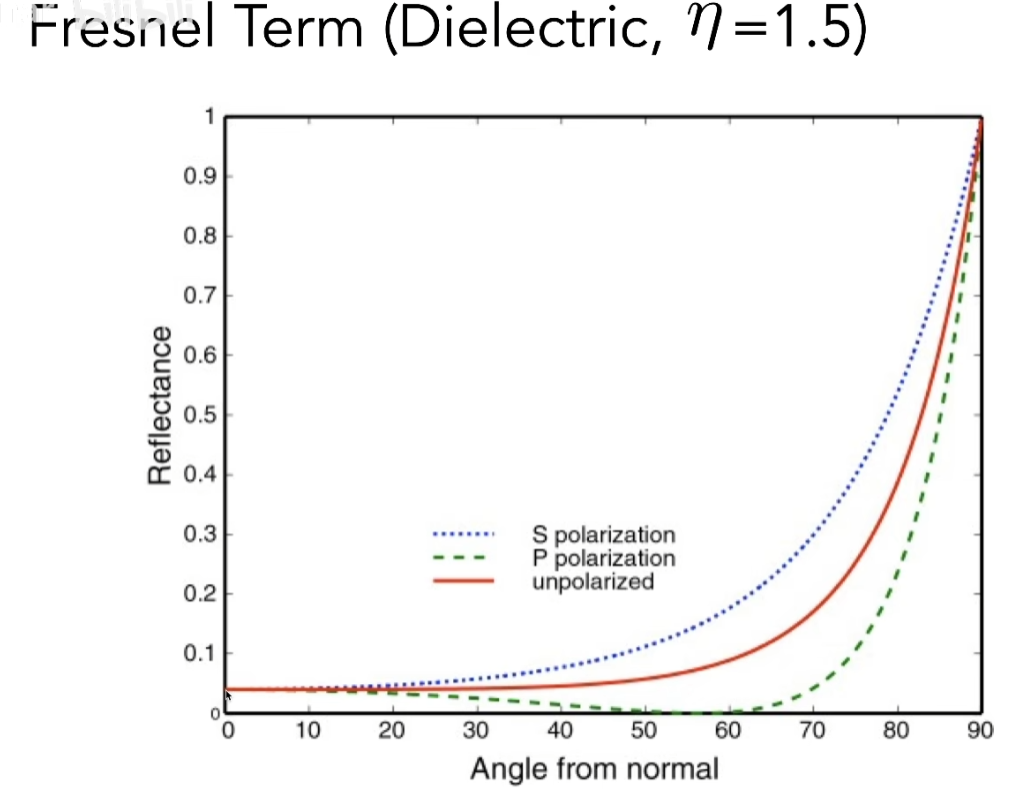

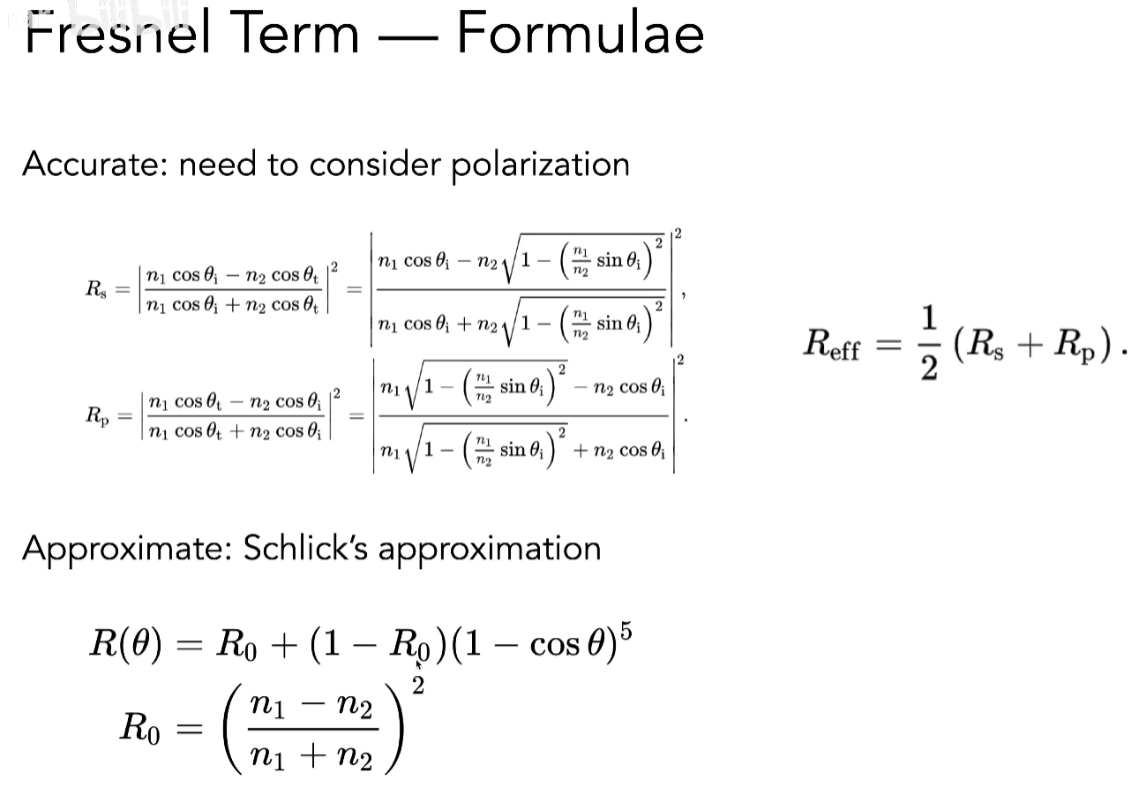

在物理上会考虑光线的S极化和P极化，以及两种极化的综合效果
但是又不太对，因为要考虑空气到物体表面各自的介质折射率，又要考虑入射角
有一个简单的估计，基础反射率R₀，加上某种曲线，一开始是R₀，拉到掠射角1

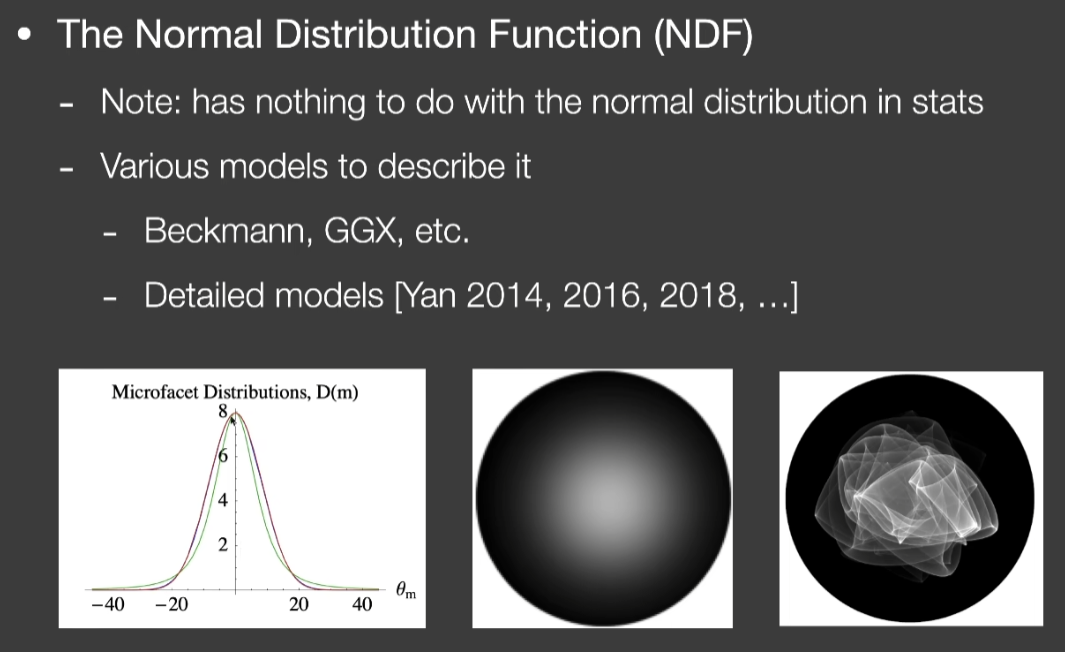

重要的是微表面各自的法线分布(NDF)

二维的法线分布函数模型

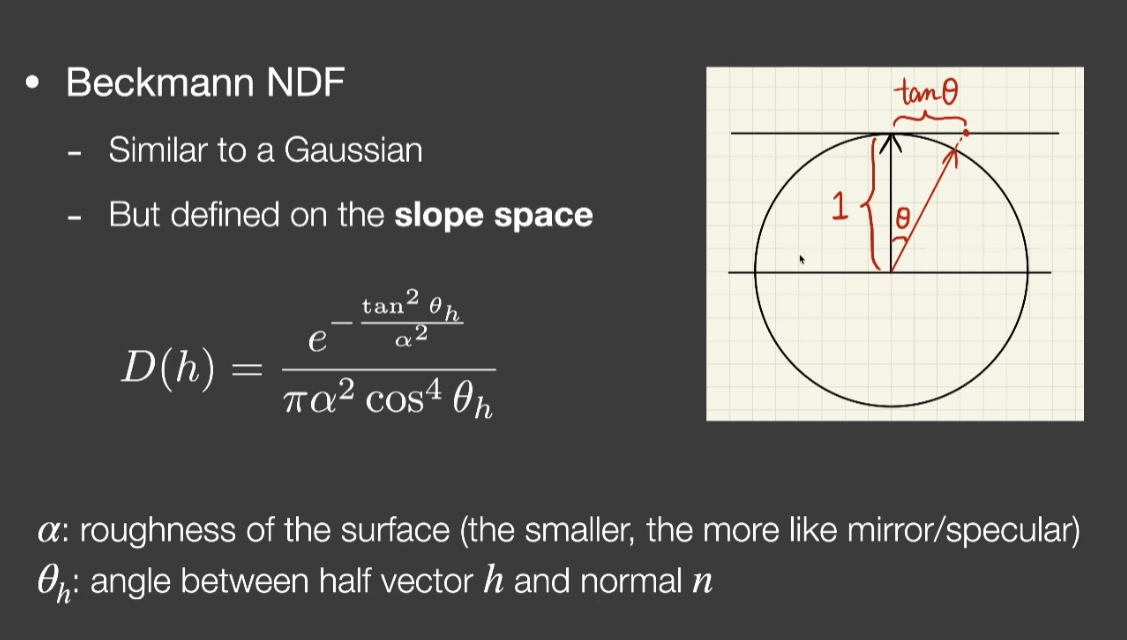

Beckmann法线分布模型

法线方向h的函数
高斯函数是正态函数更通用的解释，也就是中间值大，往两边衰减的形状
α一定程度上描述不同材质表面的粗糙程度，越小表示越不粗糙
tan²θ：因为BeckmannNDF是定义在坡度空间上，θ可以无限接近90°但不会超过90°，也就是不会出现面朝下的微表面

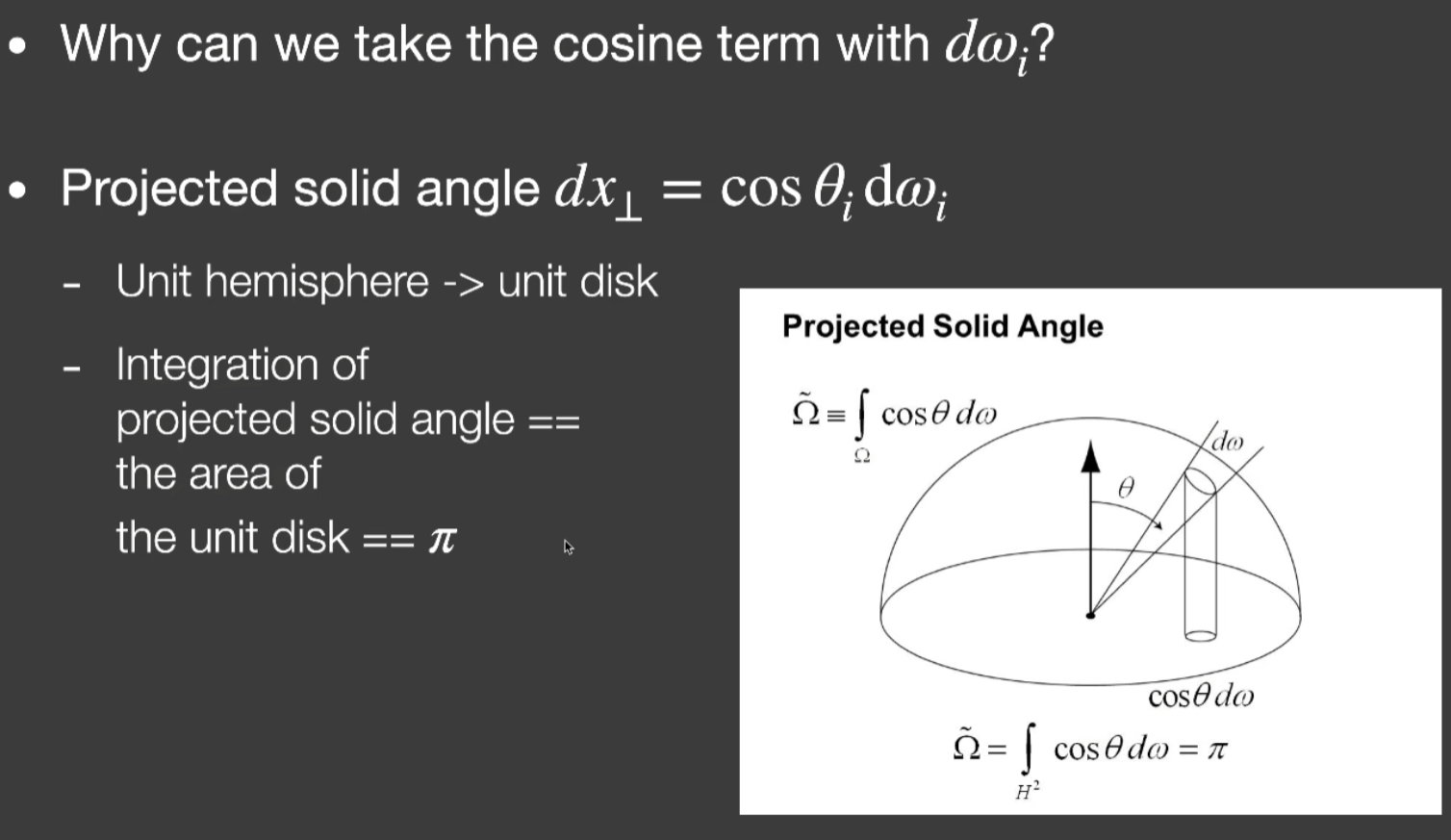

分母一系列计算是为了做归一化，为了在单位球投影变成单位圆后，在这个域上积分成1，这个单位圆的覆盖是x[-1, 1]y[-1, 1]

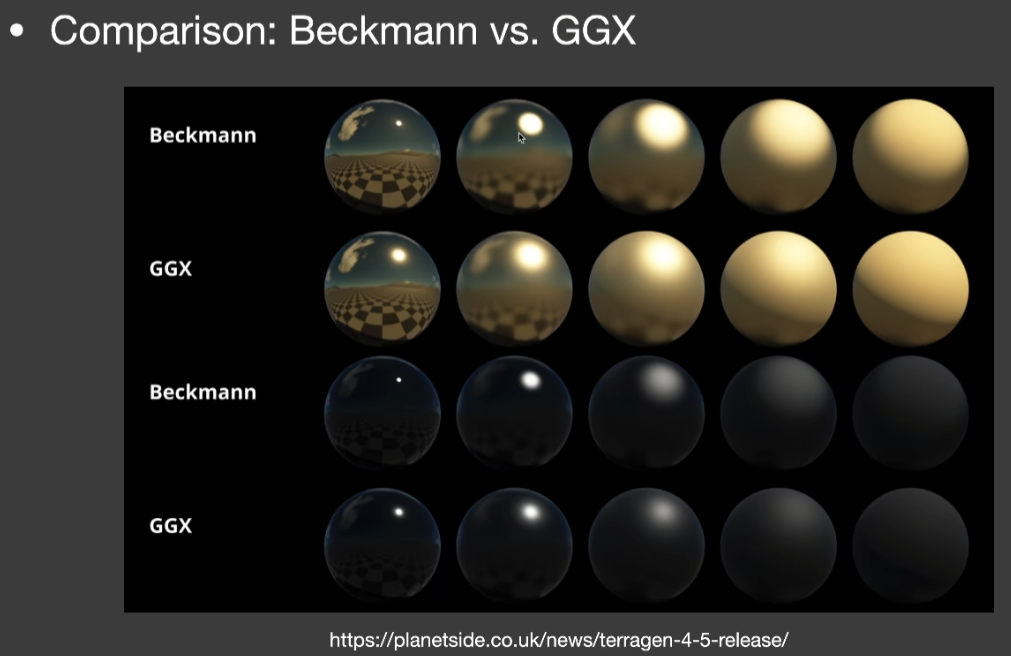

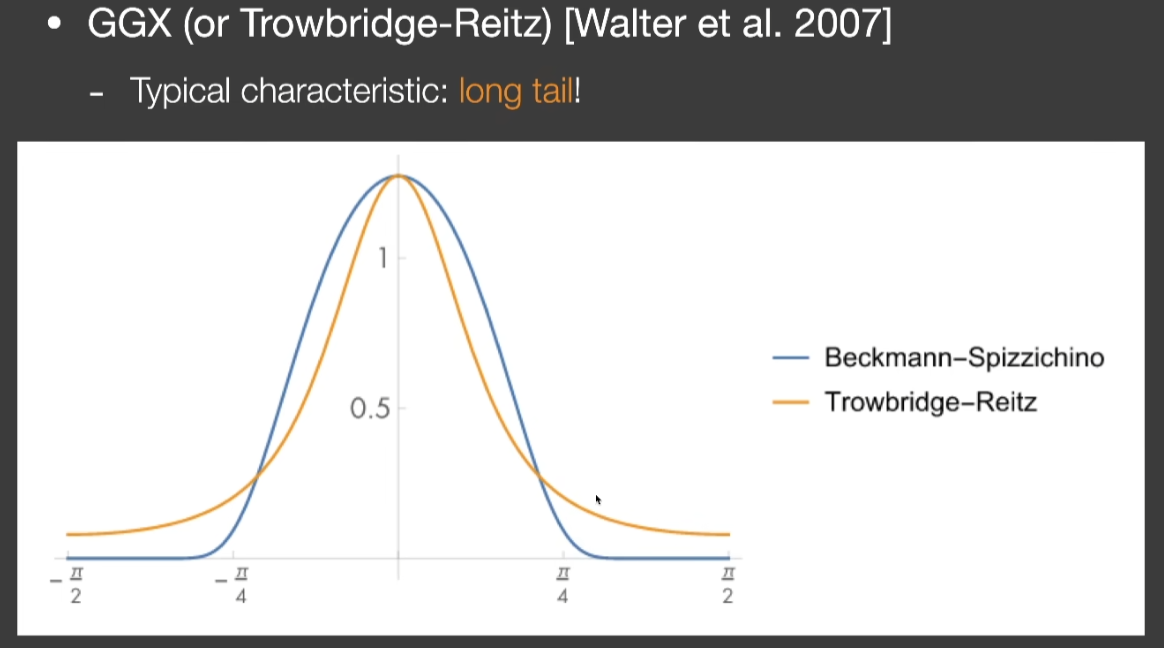

GGX法线分布模型

“长尾”性质：能量衰减到一定程度后，衰减速度会放缓，带来一种自然的效果
对比Beckmann，高光的周围，高光不会消失，形成光晕的效果

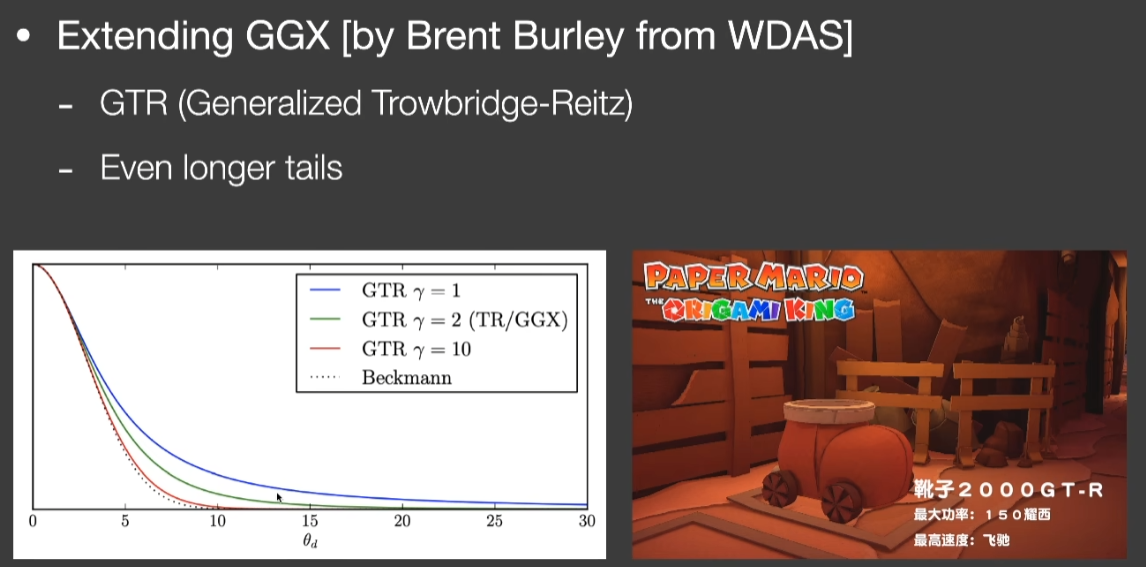

拓展GGX

希望”尾巴”更长

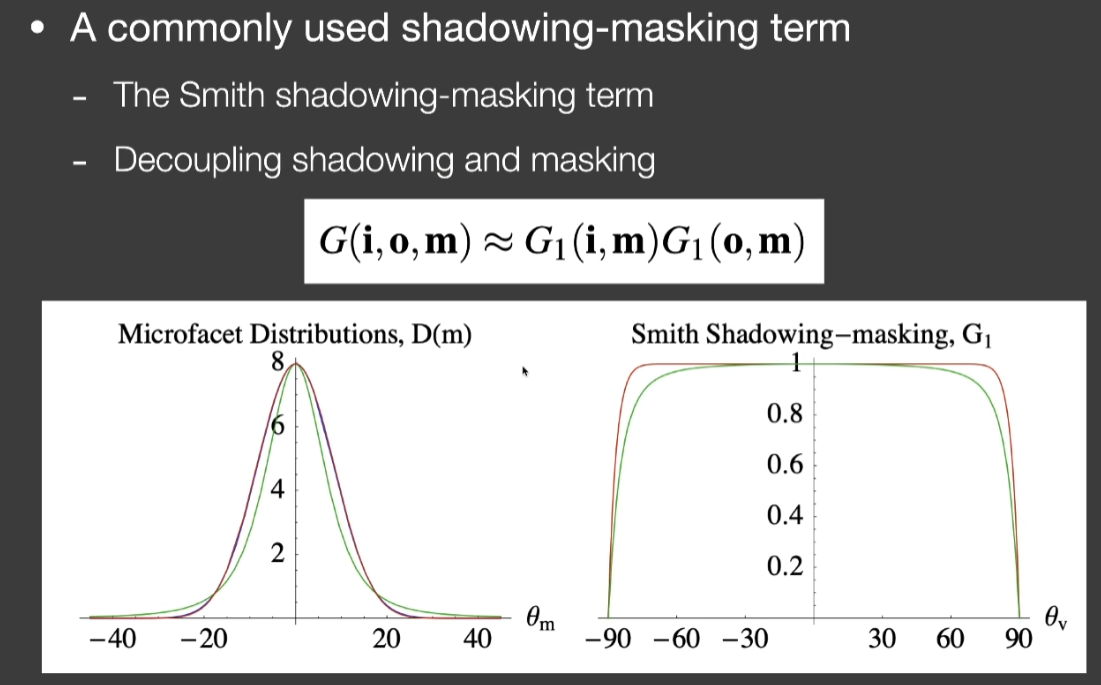

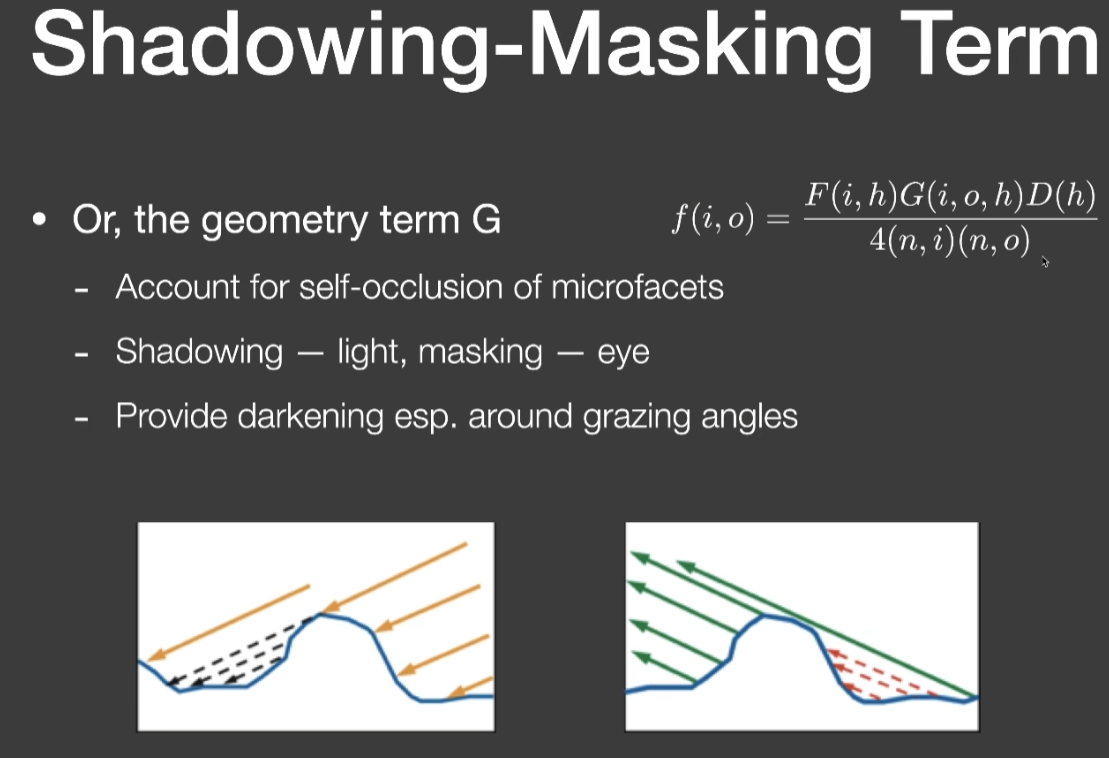

又叫”Geometry项”，G
解决微表面自遮挡问题

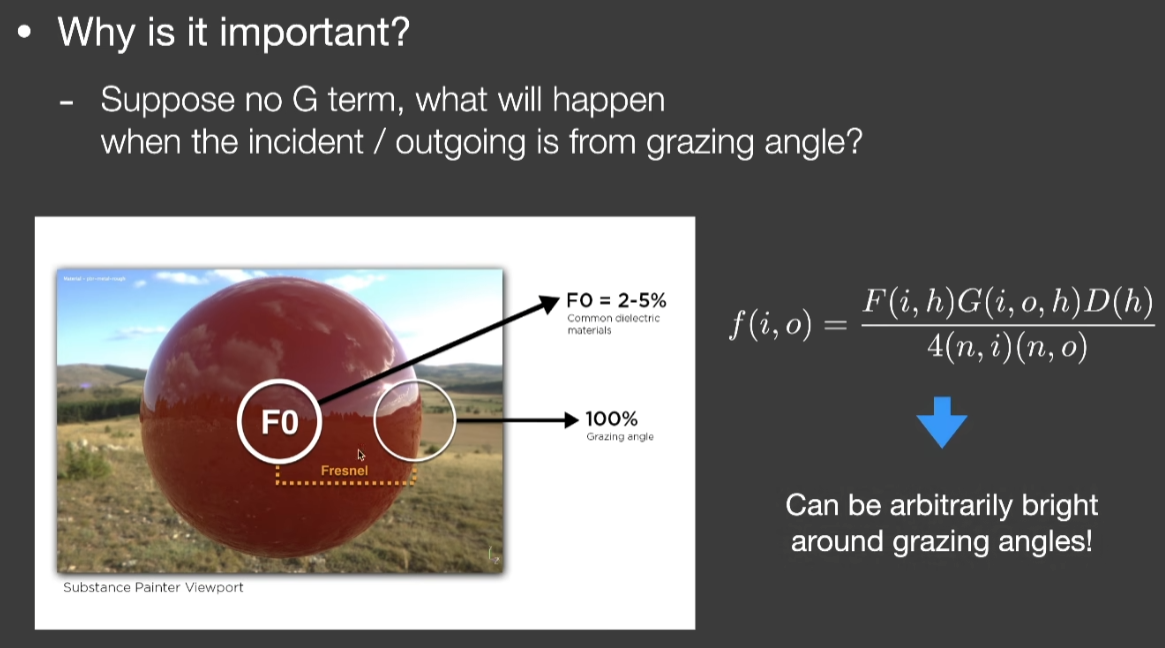

避免在Grazing angle的情况下得到非常亮的结果，是不符合事实的

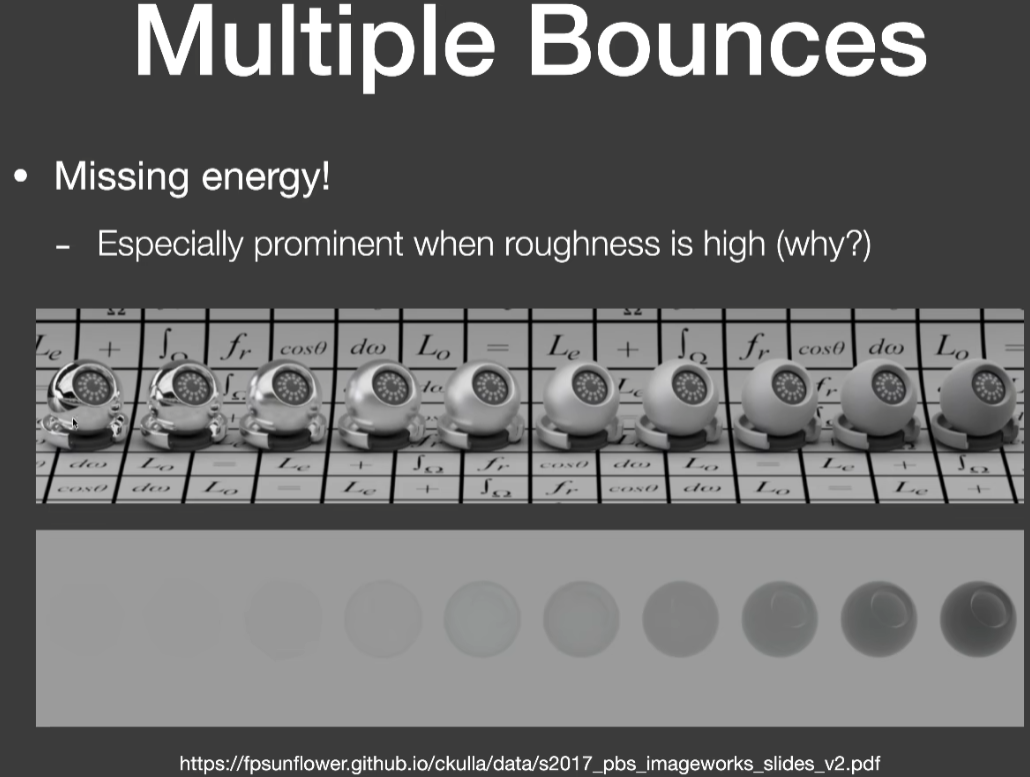

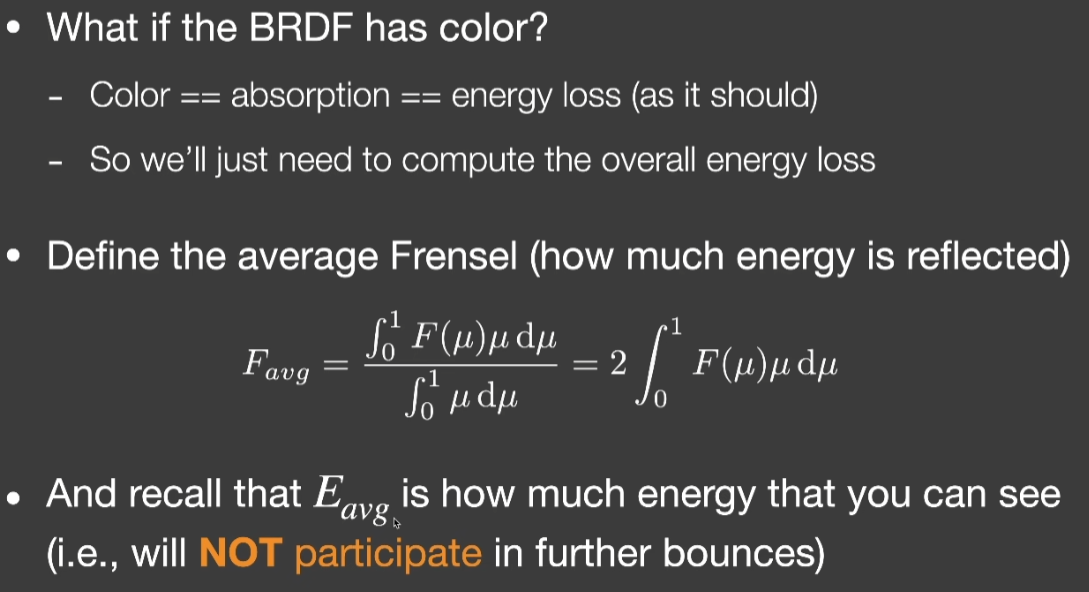

白炉测试

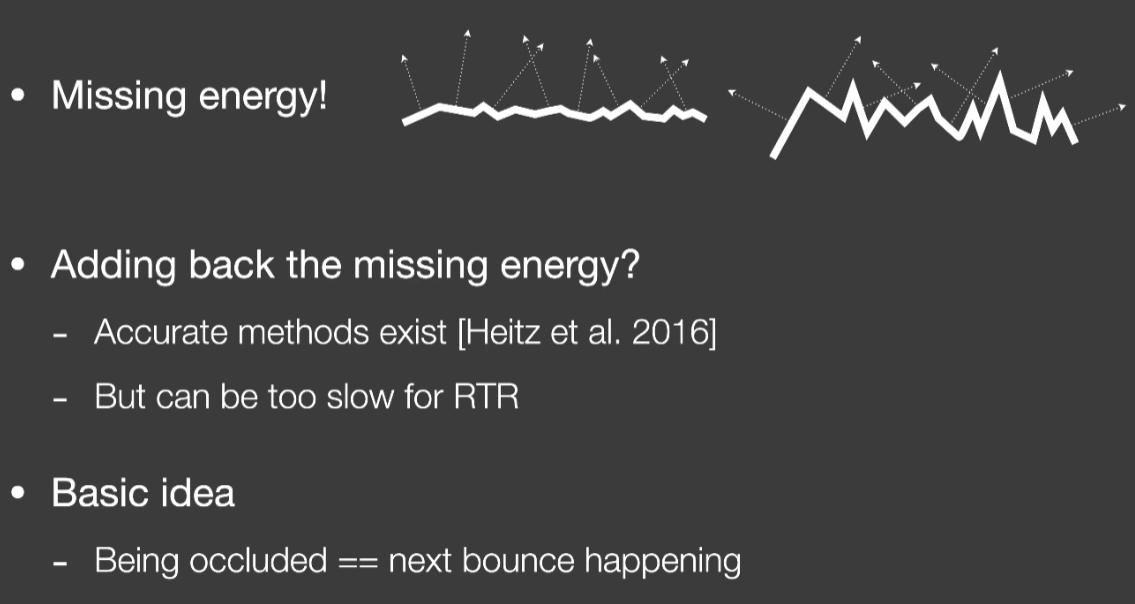

越粗糙的表面，光线多次弹射的占比越大，损失的能量越多
想办法把丢失的能量补回去
基本思路：被遮挡意味着必然会继续弹射，直到被弹射出去

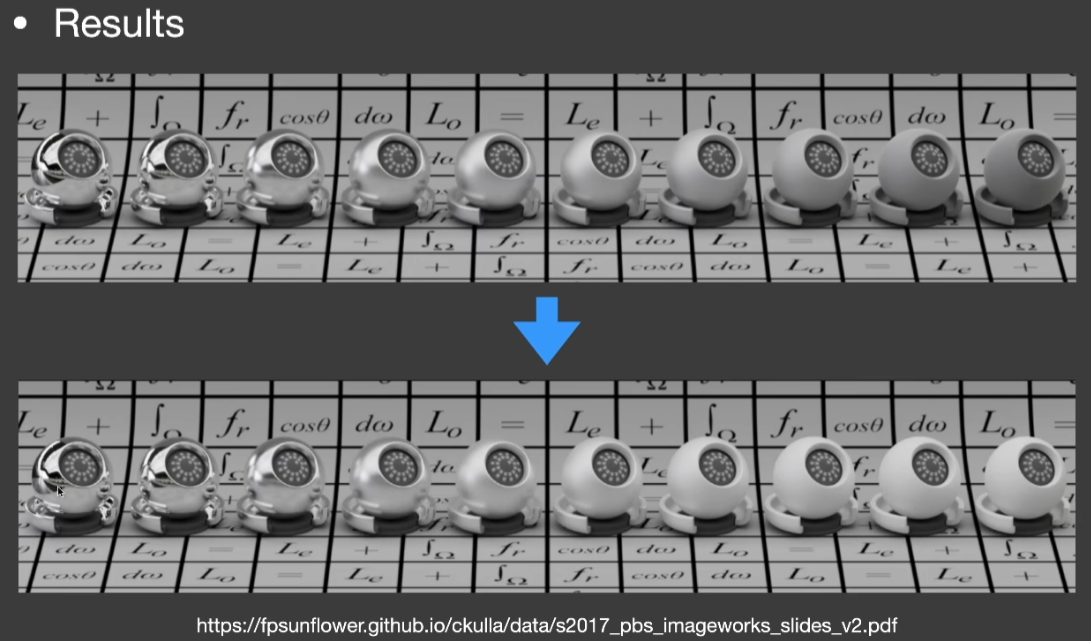

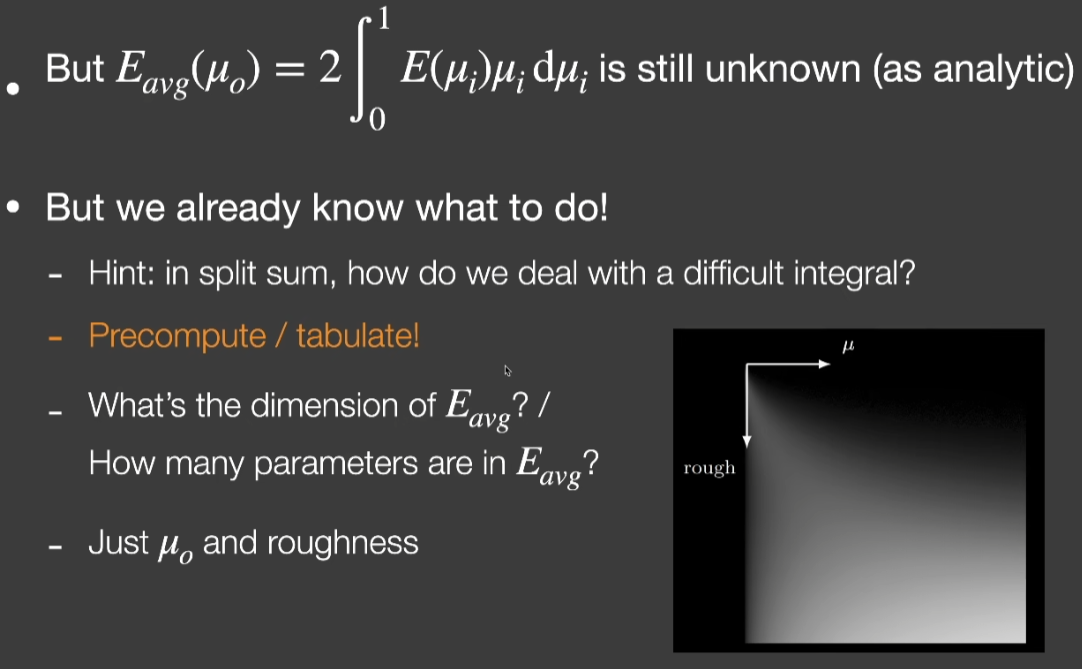

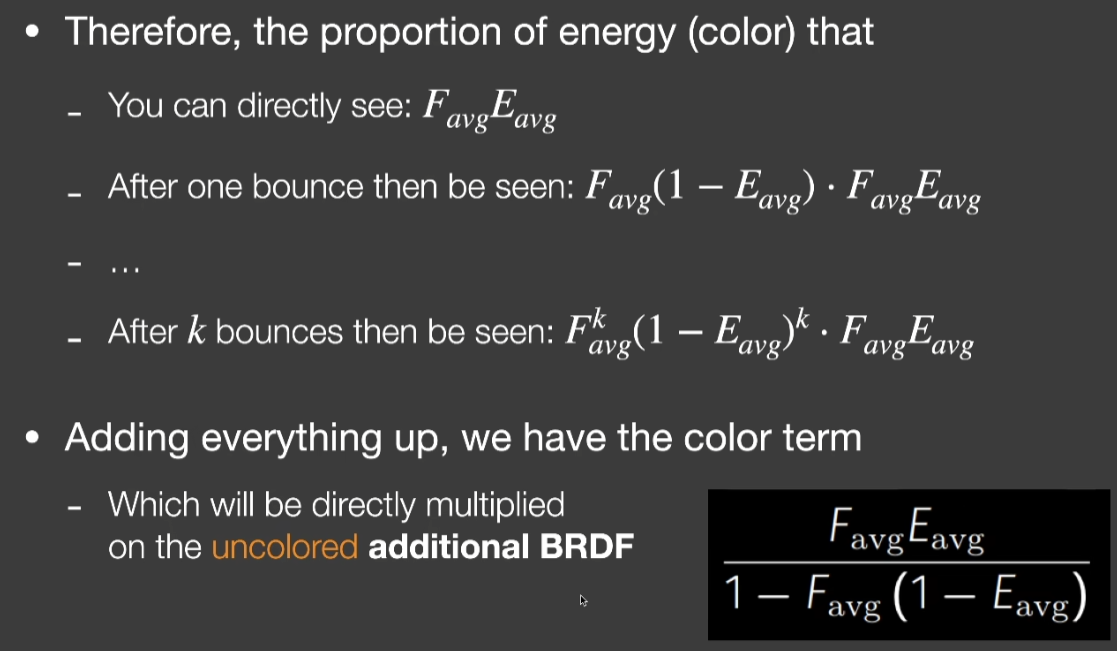

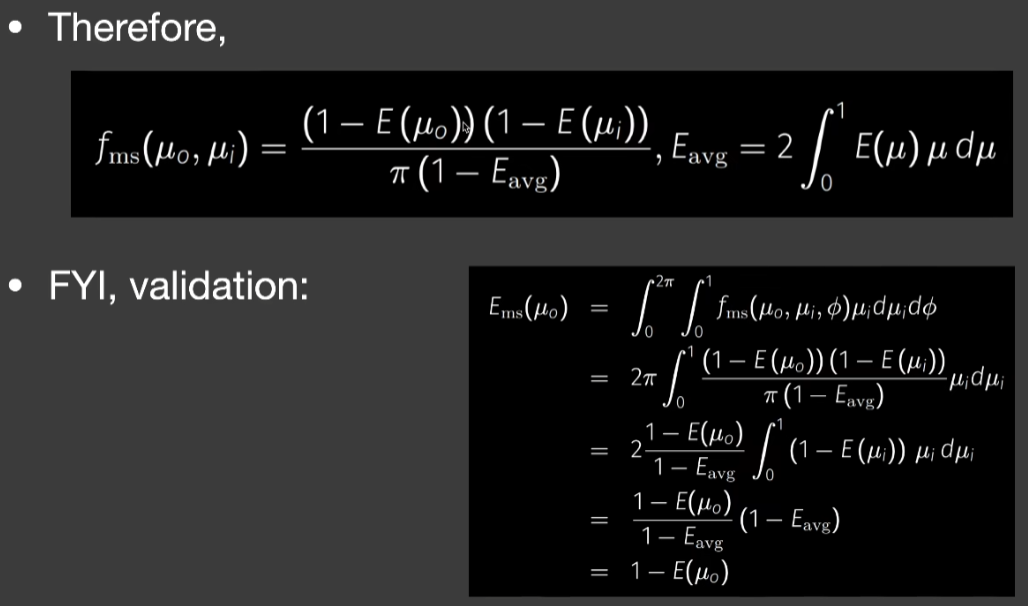

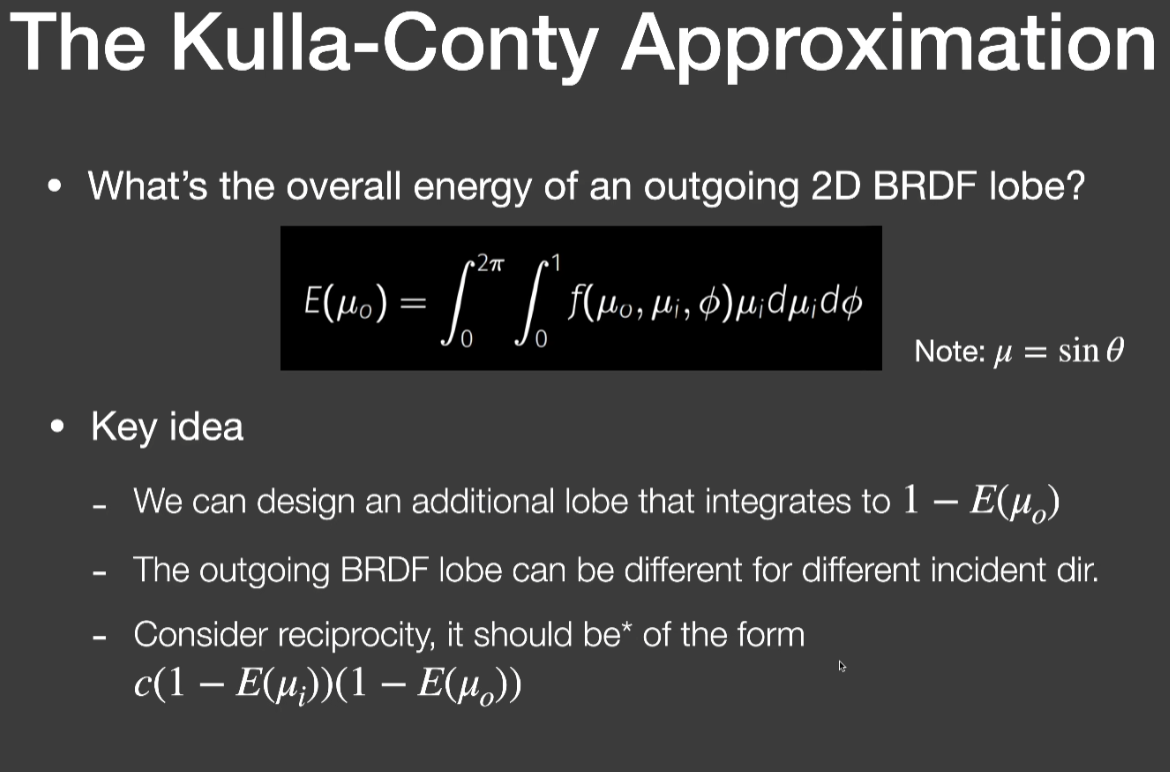

因此有了近似方法Kulla-Conty，通过一种经验形的方式去补全多次弹射丢失的能量

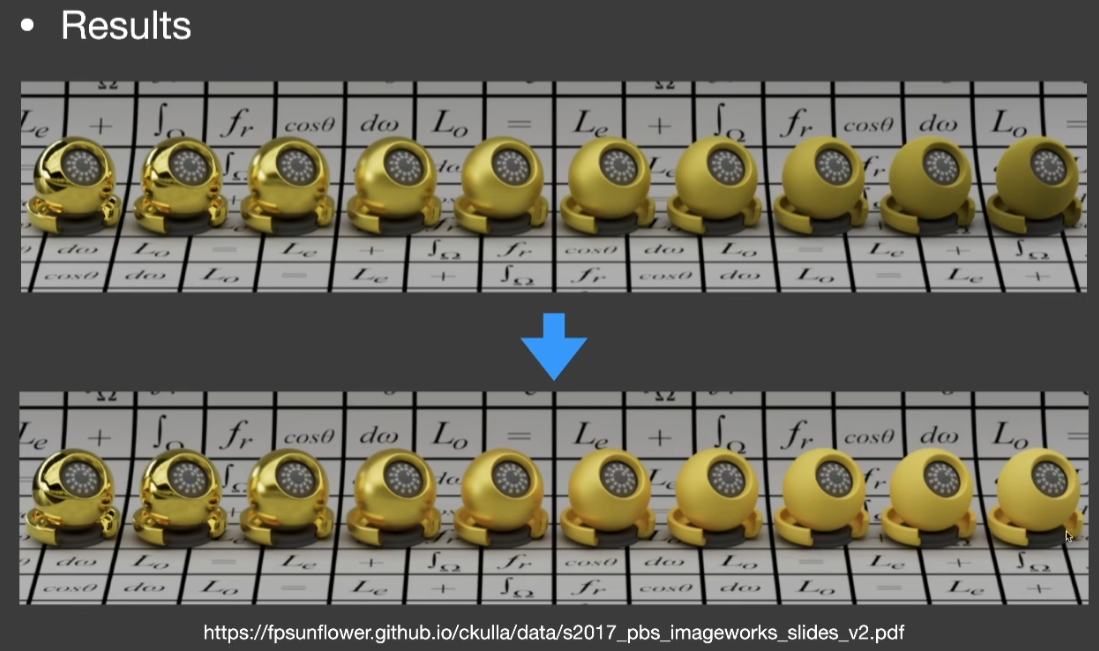

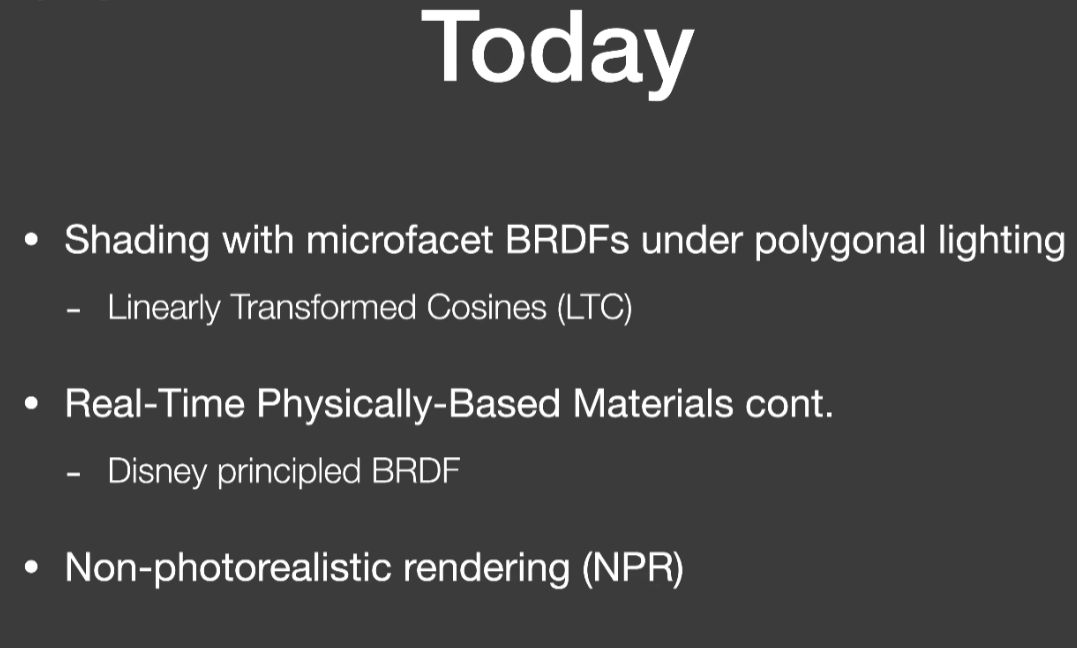

Lecture 11 Real-Time Physically-Based Materials (surface models cont.)

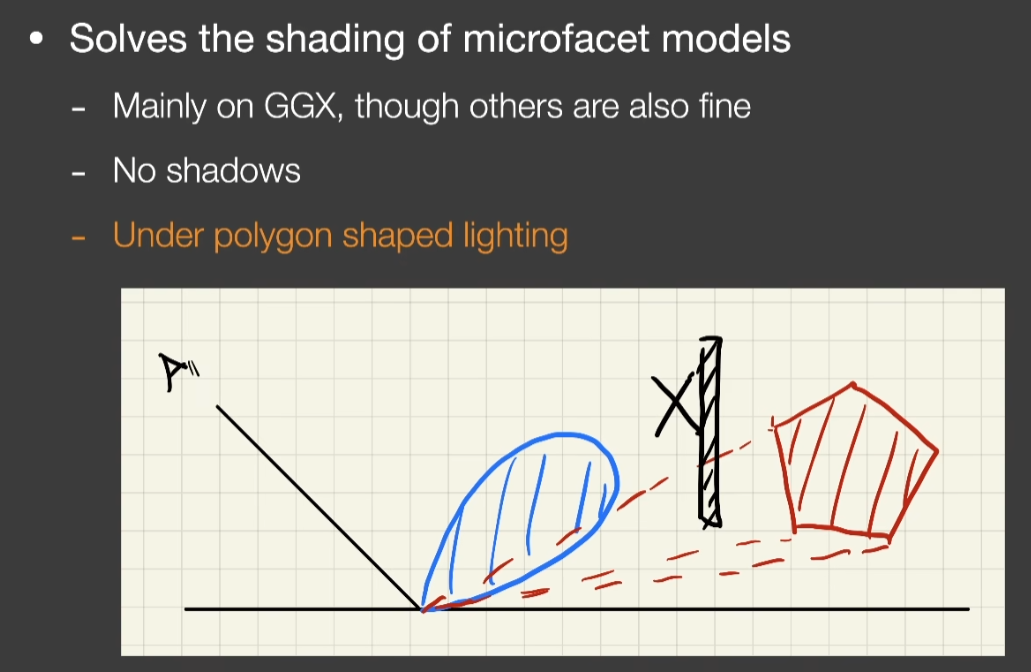

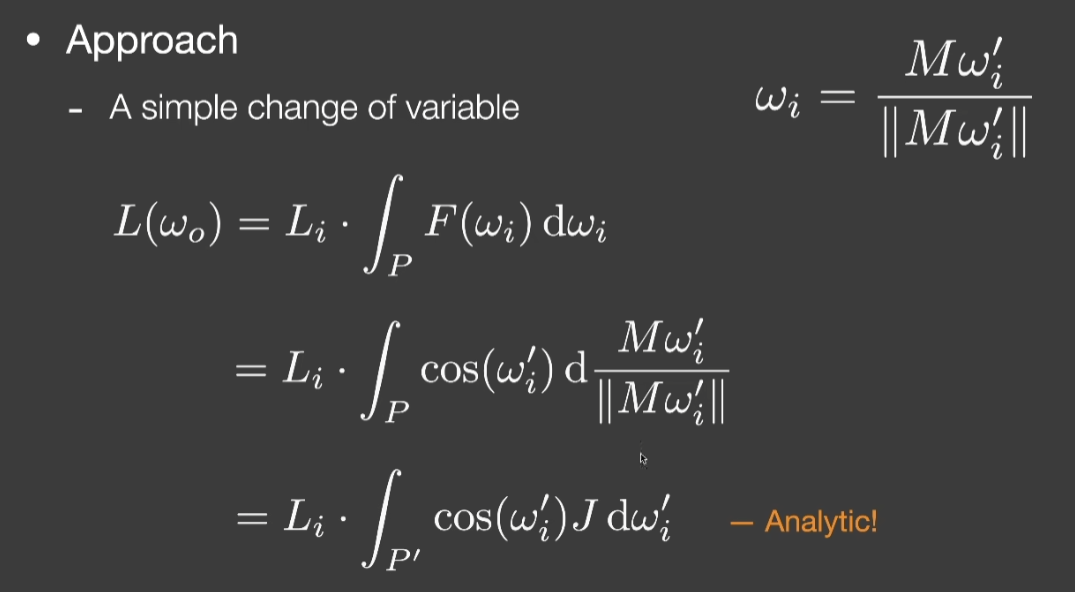

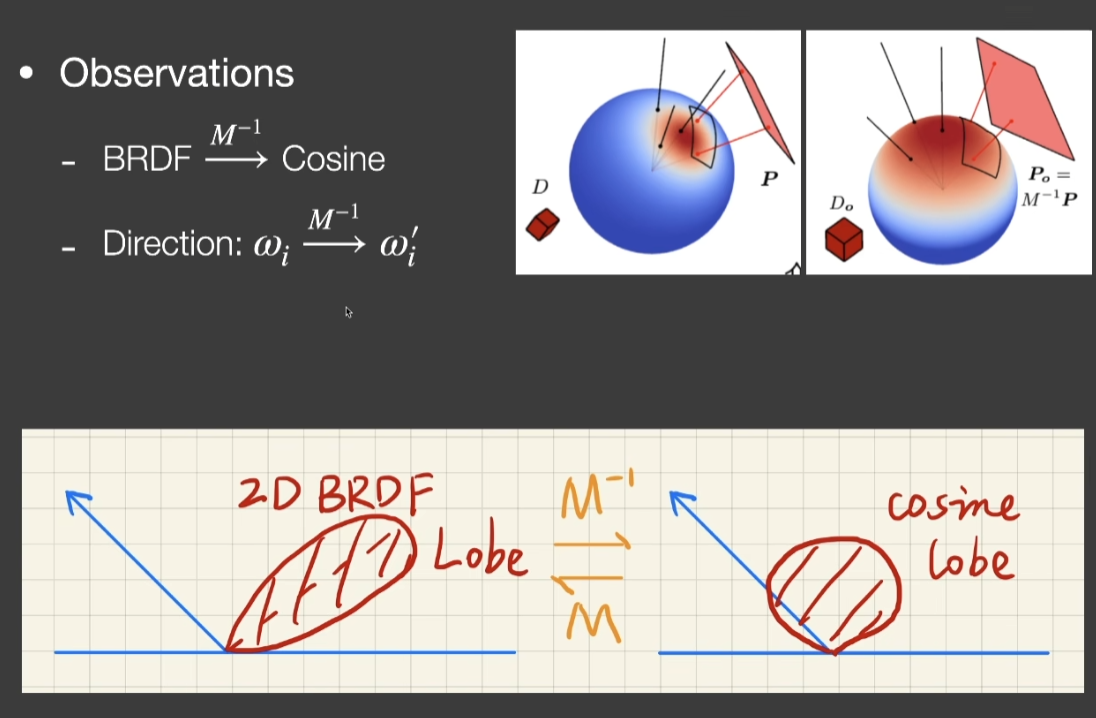

Shading Microfacet Models using Linearly Transformed Cosines(LTC 线性变换余弦)

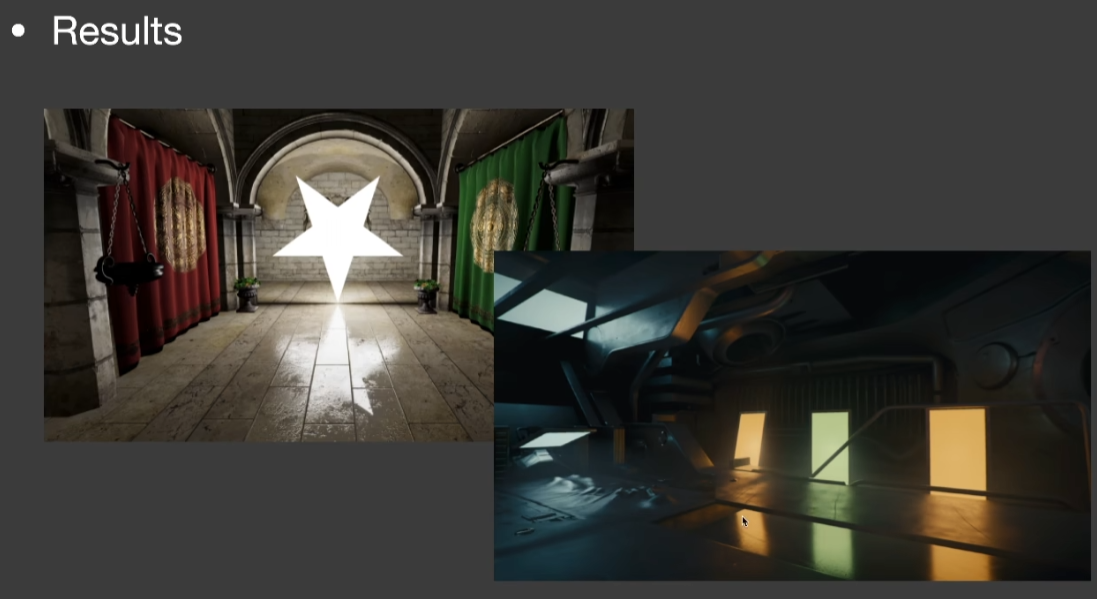

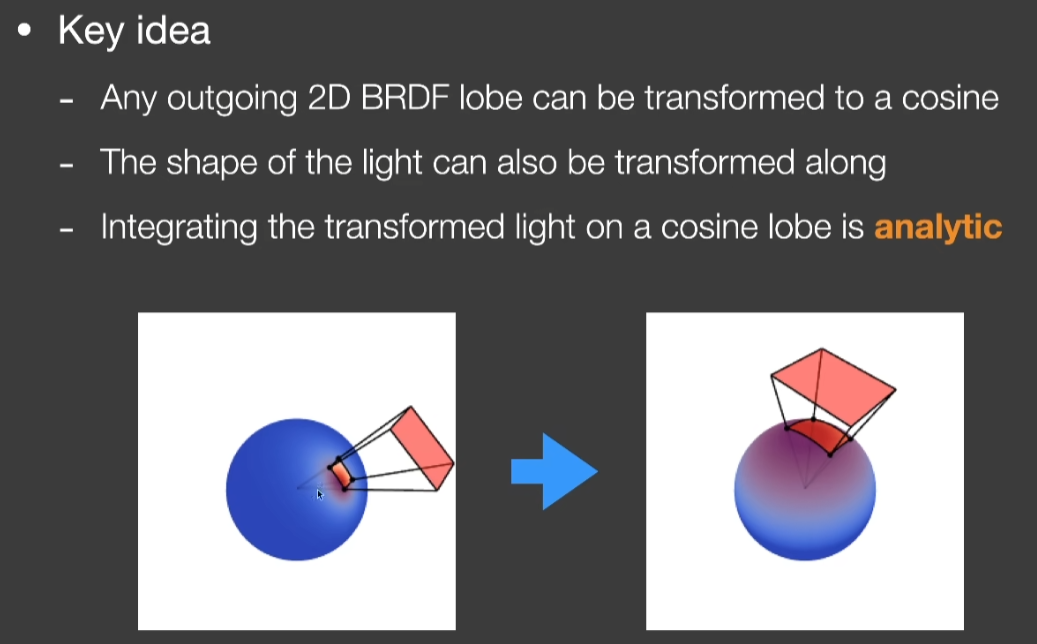

把任意的BRDF lobe在任意的多边形Shading转换成了在一个固定的Cosine下对任意的多边形光源进行积分的问题，这个积分是有解析解的

Disney’s Principled BRDF

Why is it needed?
- 微表面模型并不擅长表示真实的材质
- 微表面模型不好用，PBR模型参数多半是物理量相关，对于艺术家不友好
High level design goal
- artist friendly
- 不保证物理完全正确
- 认为基本上Disney’s Principled BRDF还是PBR模型
“principled”设计原则
- 不使用物理量
- 不希望有很多参数
- 参数最好是0到1范围
- 必要时允许超过范围调整参数
- 某些参数的组合情况不会导致程序崩溃或效果难看

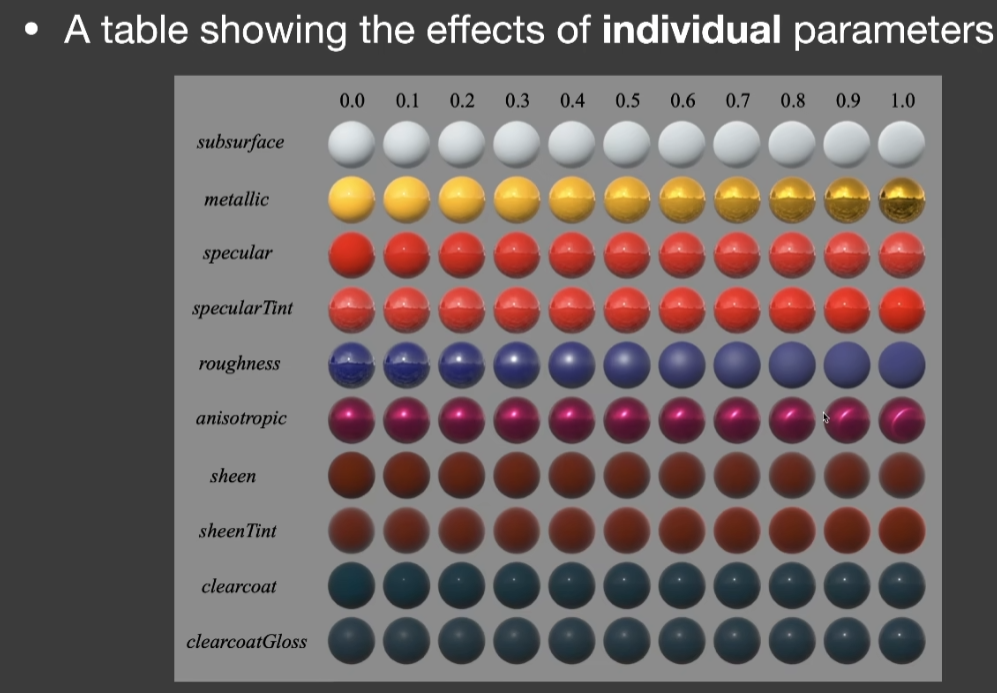

How does it work?
