DOTS(2) DOTS中的ECS架构与概念术语

2023-06-17
作者 uni_shiki
~2.34K 字

1. Entity-Component-System

Entity-Component-System

实体组件系统(ECS)架构

遵循组合优于继承的原则
面向数据设计
弱耦合
常被应用在游戏开发上

游戏引擎架构演变

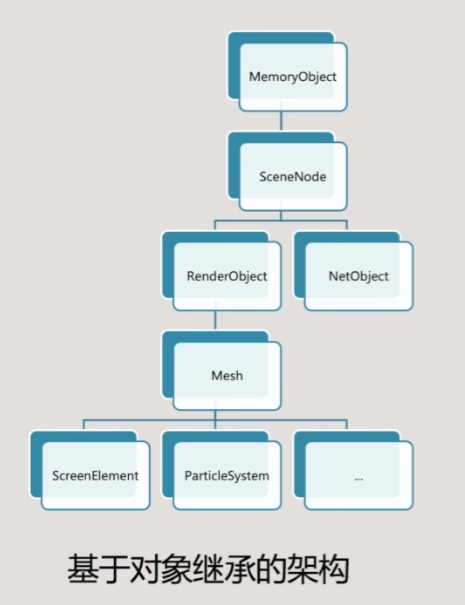

在ECS架构出现之前，早期的游戏引擎或游戏的架构，多以多层对象继承的方式来组织，都是按空间节点为较基础的对象，一层一层抽象继承下来的

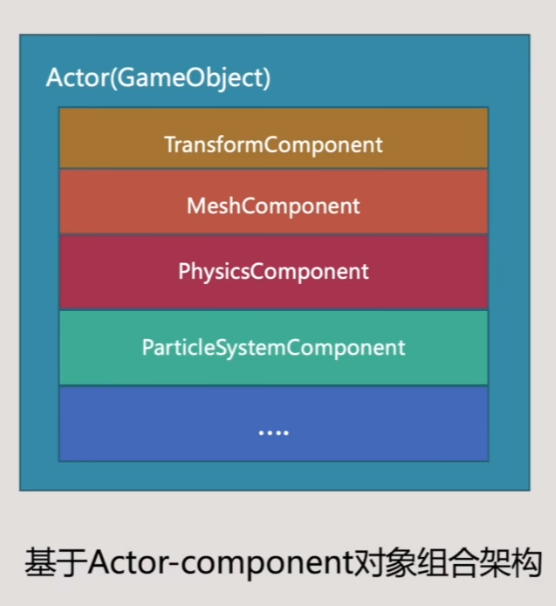

后来随着发展，游戏引擎逐渐演变成以Actor Component这种以轻继承，以对象组合代替多层继承的方式来组织
其中Actor是个Component的容器，而负责具体逻辑更新部分则由具体的Component负责
对象几乎没有多态，做到了对象间的解耦
如Reality Engine、UE3以后的版本以及Unity几乎都是这种架构

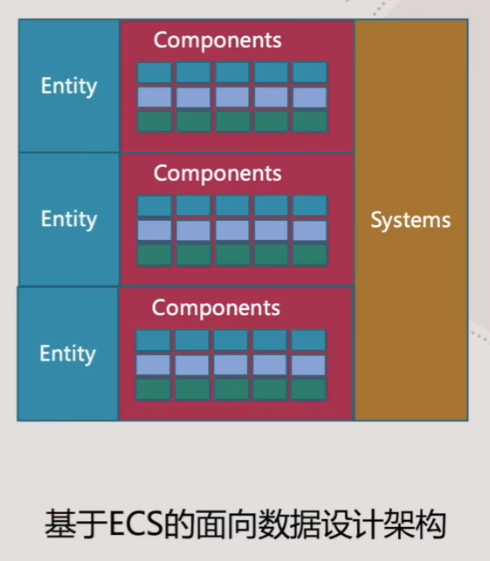

我们要明确ECS架构的本质，组合的是数据数组，而非对象数组。其中Entity本身虽然叫做实体，但并非对象，也不是一个容器，而是一个对象索引的id，是一个标识符，其中并不包含任何数据与逻辑；而Component才是个容器，但它不是一个对象容器，而仅是一个数据容器，其中不包含任何逻辑。
Entity与Component的关系，往往是Entity充当数据的标识符或Key
来使用，而ECS中的S(System)才是真正负责对数据进行操作的部分
换句话说，System才是对具有特定组件的特定实体执行的操作

DOTS1.0中的ECS

ECS架构一直在演变
应用场景不同，各家实现和工作流有差异
DOTS1.0中的ECS与老版本变化较大，不要看老资料
DOTS1.0中，为了让大家从面向对象设计向面向数据设计编写代码时，过度更平滑些，引入了不少特性与专有名词，让大家在编写代码时能找到一些面向对象的感觉。因此我们在学习DOTS时，不要先入为主去质疑DOTS下的ECS为什么如此设计，要以DOTS下的ECS工作流方式去学习。另外DOTS中的ECS只是DOTS中的一部分，并不是你了解ECS架构，甚至自己动手实践过ECS就一定能学好
开发心态去接受

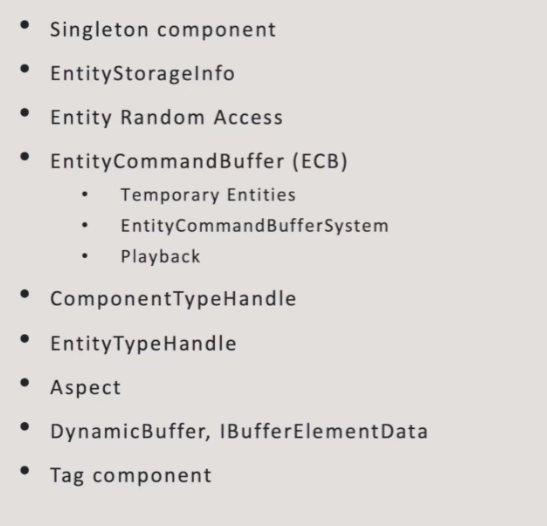

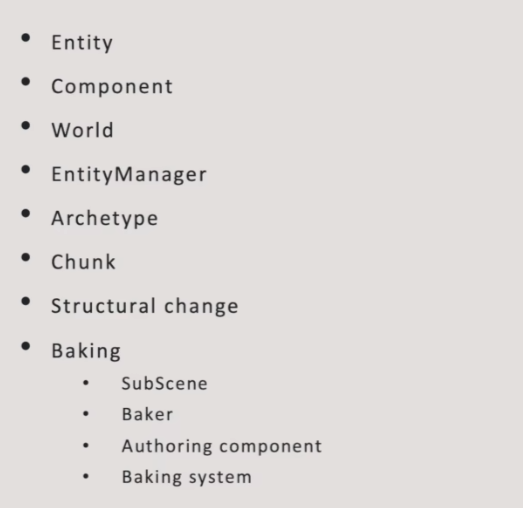

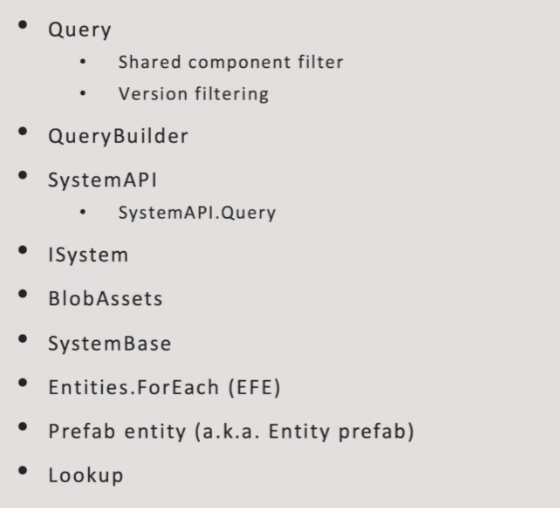

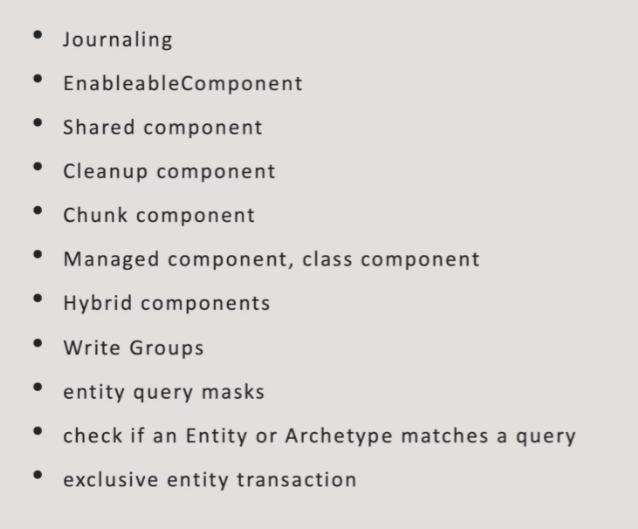

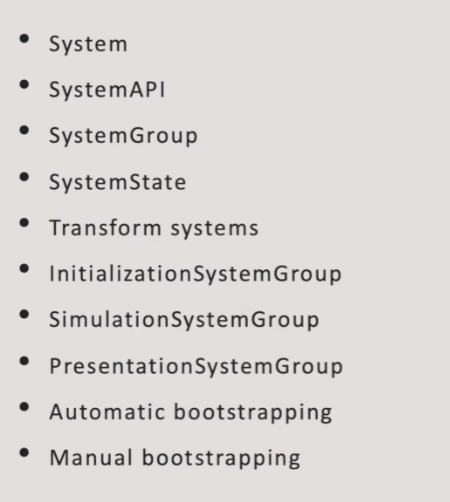

DOTS下关于ECS的专有名词和概念

Archetypes原型和Archetypes Chunk的概念
- Archetypes依然不是个对象，它依然是一个标识符，它标识的是所有具有相同Component组合的实体类型

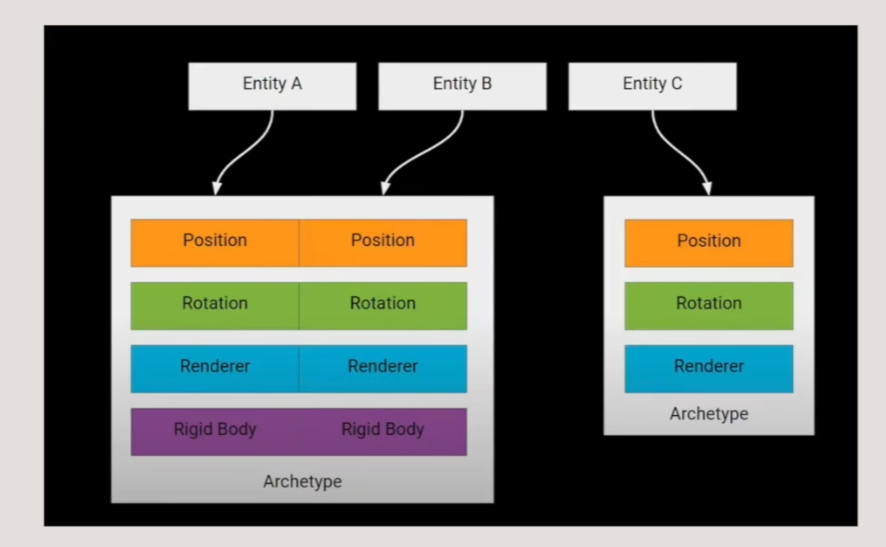

- 举个例子，这里由Position、Rotation、Renderer、Rigid Body四个Component组件组合成的Entity A与Entity B共享一种原型，而由Position、Rotation、Renderer三个组件组合成的Entity C则属于另外一种原型

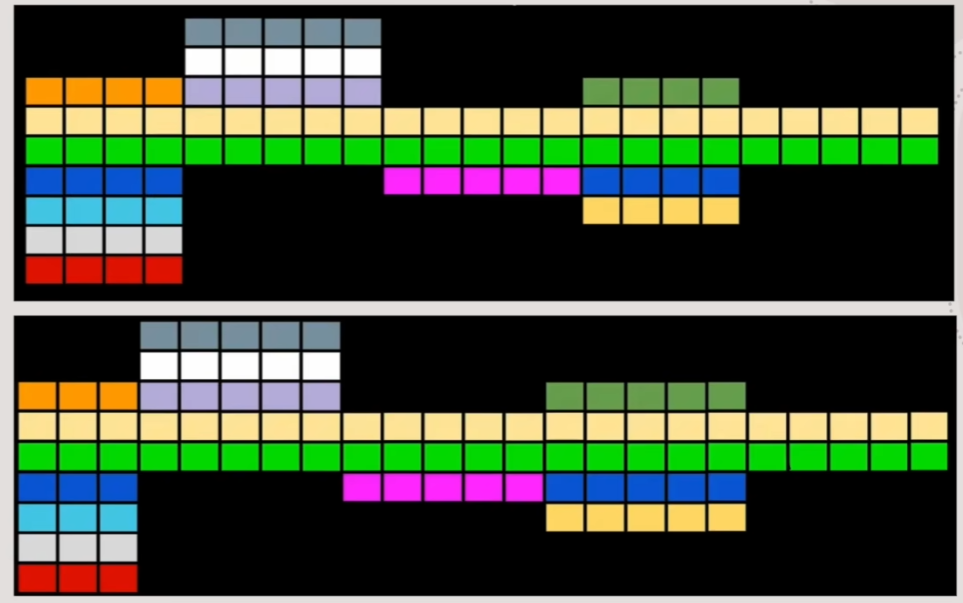

- 这里可以将Archetype原型理解成不同的Entity在内存上的Layout布局

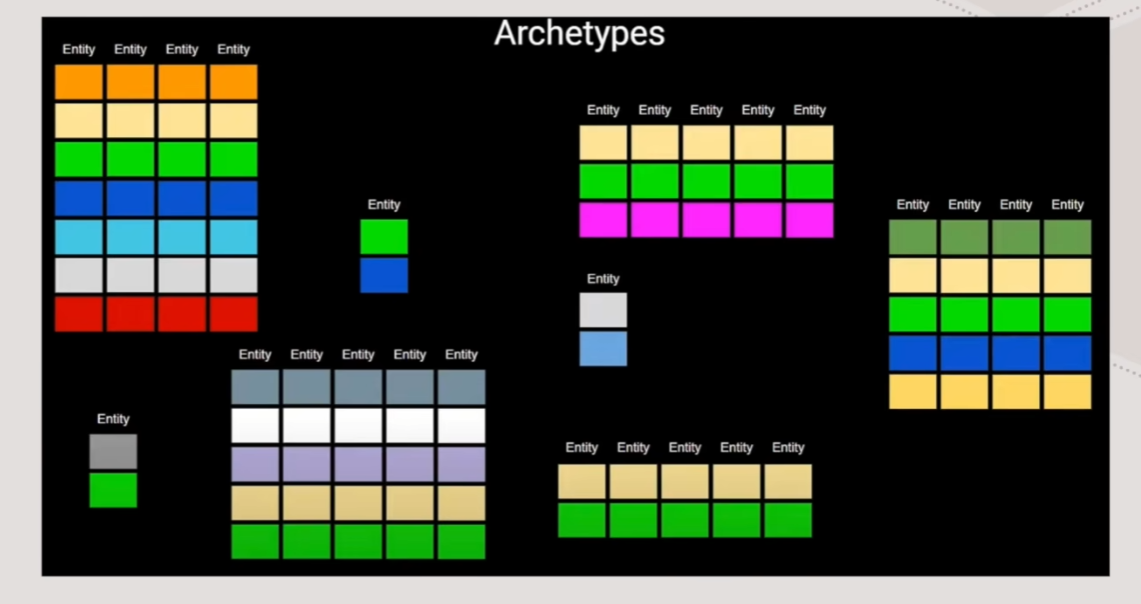

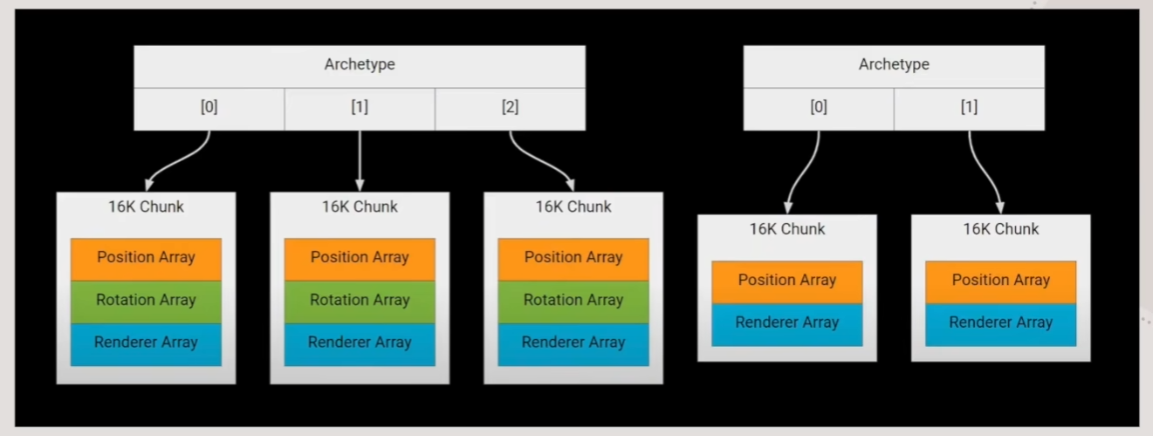

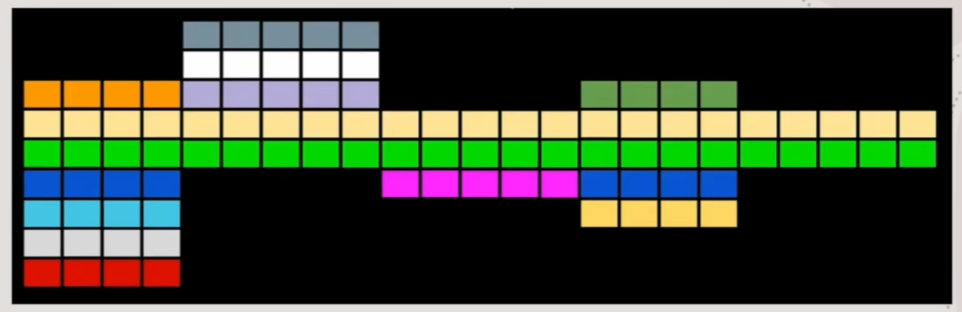

- 如图所示，26个Entity被分为8种原型，而每个Archetype原型所标记的内存会被分成固定大小连续的非托管内存块，被称为Archetype Chunk，这里简称Chunk
- Chunk中会包含共享同一原型的实体组件数组，默认设置下每个Chunk大小为16KB，如果实体组件填充不满的情况下，也要有留白

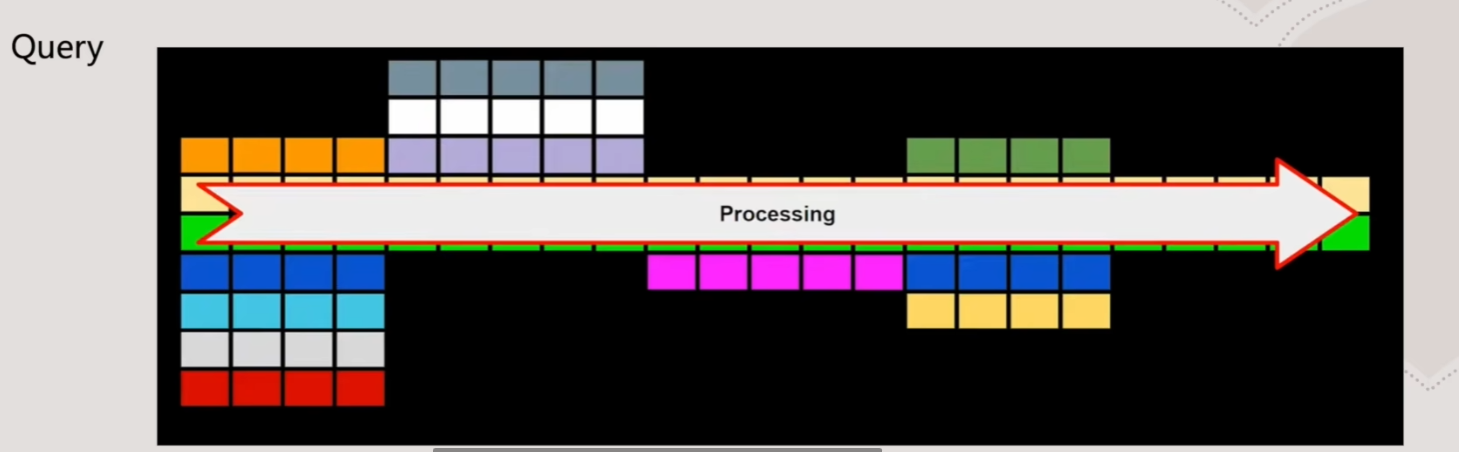

- Chunk存在的目的，是为了方便做数据并行计算，方便做缓存的prefetch在数据对齐的同时又可以匹配缓存的catch line，另外在Query查询时，无论是使用主线程查询、工作线程并行查询、还是按Chunk查询时，都可以利用其在Component的数组纵向维度上分块对齐的方式来做slice切片
World与EntityManager的概念
- World是一系列Entity的组合，每一个Entity在一个World中是唯一的，统一受到world中的EntityManager结构的管理
- EntityManager负责创建、销毁、修改世界中的实体

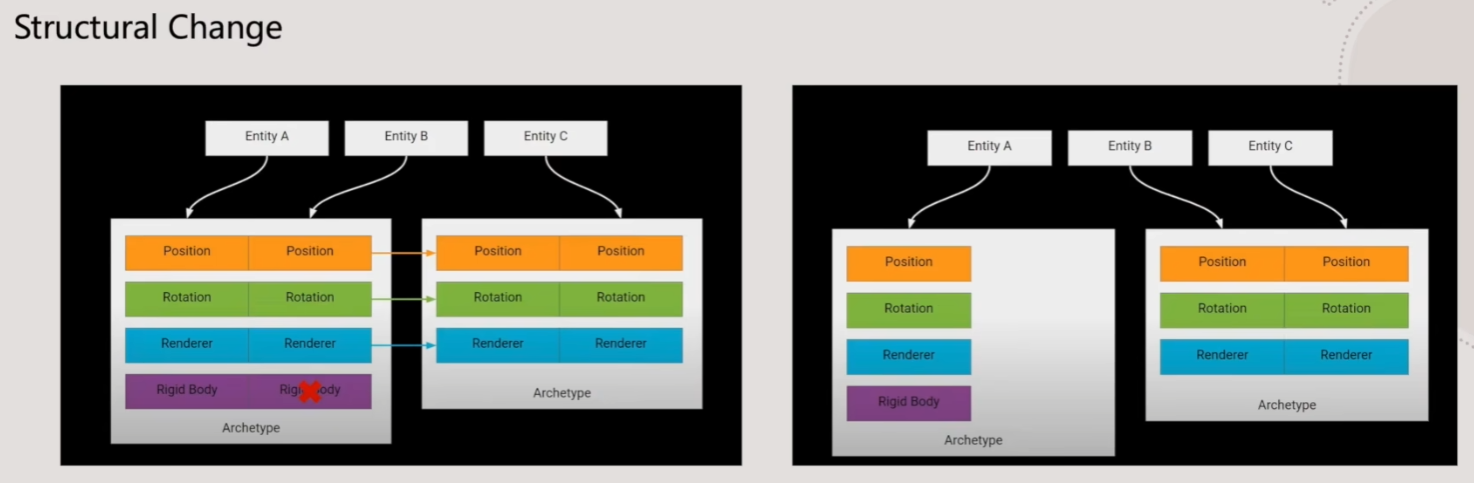

Structural Change的概念
- 所有导致需要重新组织内存块或内存块内容的操作都称为Structural Change
- 这里包括两个重点，一个是改变结构，一个是改变内容，这两种改变都只能在主线程中做，而不能在工作线程中做，是Resource Intensity资源密集类型的操作，效率很差
- 应该能想到，添加或删除一个Entity对应的组件，导致所属原型发生变化，就属于Structural Change的概念
- 另外，创建和销毁Entity实体、设置Share Component值也会被视为Structural Change，要尽量避免
- 而当我们明确我们一定不会有Structural Change的操作时，我们可以在编辑时做Bake的操作，虽然会降低运行时的逻辑灵活性，但会提高运行时效率
