Unity UI性能的四类问题

• Canvas Re-batch时间过长
• Canvas Over-dirty，Re-batch次数过多
• 生成网格顶点时间过长

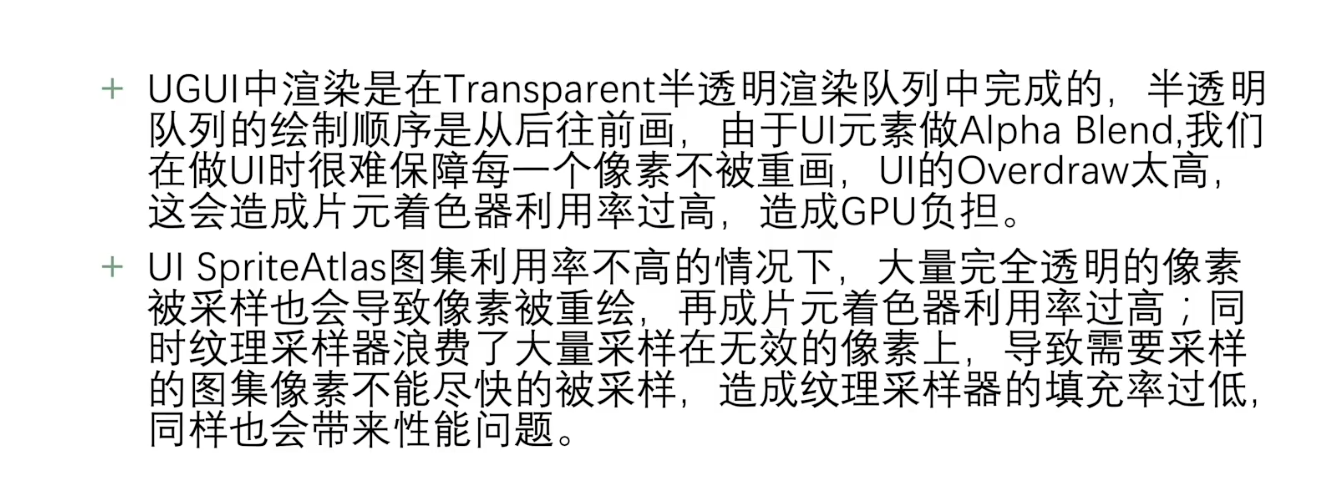

• Fill-rate overutilization （UIshader中GPU片元着色器的利用率过高）

Canvas画布

• Canvas负责管理UGUI元素，负责UI渲染网格的生成与更新，并向GPU发送DrawCall指令
  • 这些工作全是在引擎native层，由C++负责完成的。
  • 对于每个Canvas对象，在绘制之前，都要进行一个合批的过程。
  • 如果Canvas底下的所有UI元素，每一帧都保持不变，那么只需在绘制前合批一次，并保存下结果，并在之后的每帧渲染中继续使用这个保存的结果；如果UI元素发生了变化，这时画布需要重新匹配几何体，而画布被标记成dirty，这时被标记成dirty的Canvas会触发Re-batch，也就是重新需要合批
• Canvas Re-batch（合批）的过程
  • 1.根据UI元素深度关系进行排序
  • 2.检查UI元素的覆盖关系
  • 3.检查UI元素材质并进行合批

UGUI渲染细节

Re-Build过程

• Re-Build是Re-batch过程中完成的，主要逻辑在C#层，用来重新计算Layout布局与渲染网格重建，每当Canvas组件调用WillRenderCanvases事件时，都会调用CanvasUpdateRegistry中的PerformUpdate方法，这个方法主要完成三个工作
  • 通过ICCanvasElement.Rebuild方法重新构建Dirty的Layout组件
  • 通过ClippingRegistry.Cullf方法，对任何已注册的裁剪组件Clipping Components的对象进行裁剪剔除操作，如已注册了Mask的UI元素
  • 任何Dirty的Graphics Components都会被要求重新生成图形元素
• Layout组件和Graphics组件什么时候被标记成dirty：
  • Layout Rebuild
    • UI元素位置、大小、颜色发生变化时
    • 优先计算靠近Root节点，并根据层级深度排序的transform操作时
      会被标记成dirty并触发Layout Rebuild过程
  • Graphic Rebuild
    • 顶点数据被标记成Dirty时
    • 材质或贴图数据被标记成Dirty时
      会触发Rebuild过程

UGUI性能优化

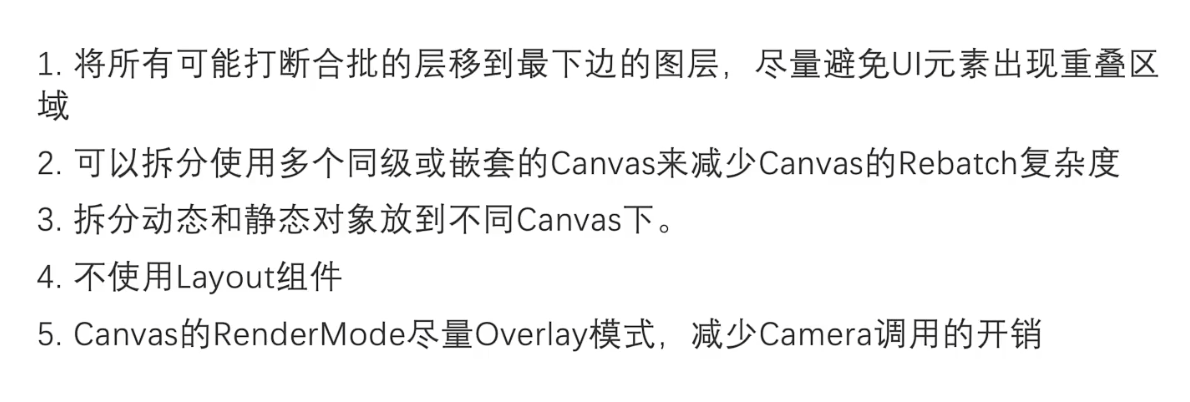

• 使用Canvas的基本准则：

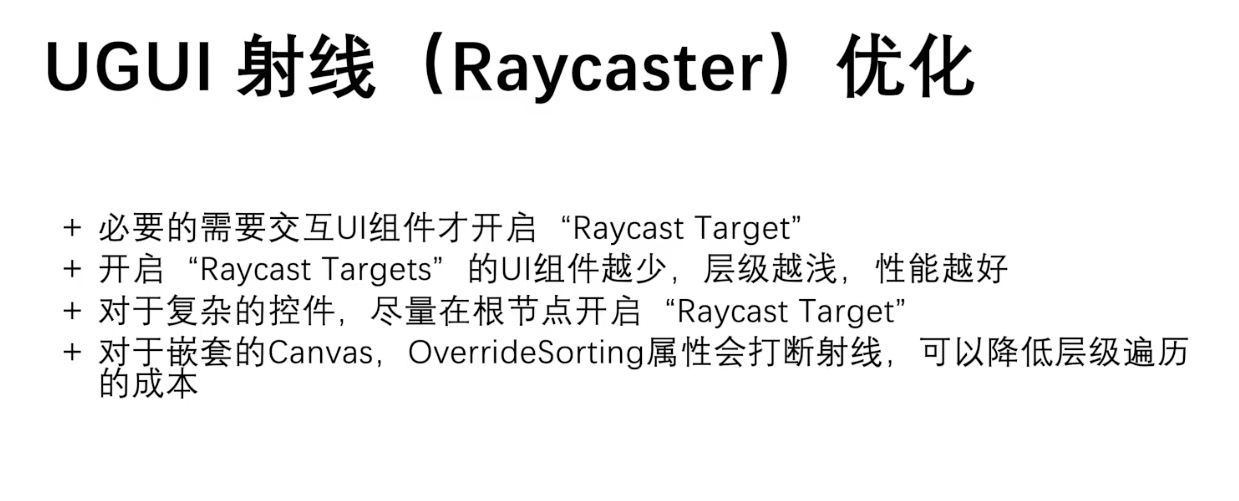

• 默认情况下，UGUI是通过Canvas的Graphic Raycaster组件来处理输入、触摸以及鼠标悬停事件。每个Canvas都会绑定一个Graphic Raycaster组件，并每帧检测鼠标鼠标的位置。Unity5.4之后，对于没有鼠标的设备不会进行每帧检测。如果不需要交互的Canvas对象可以禁用Graphic Raycaster组件
•
